Описание аппарата
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
9
3
3.2.4 Обзор
органов
управления
1
9
8
7
6
5
2
3
4

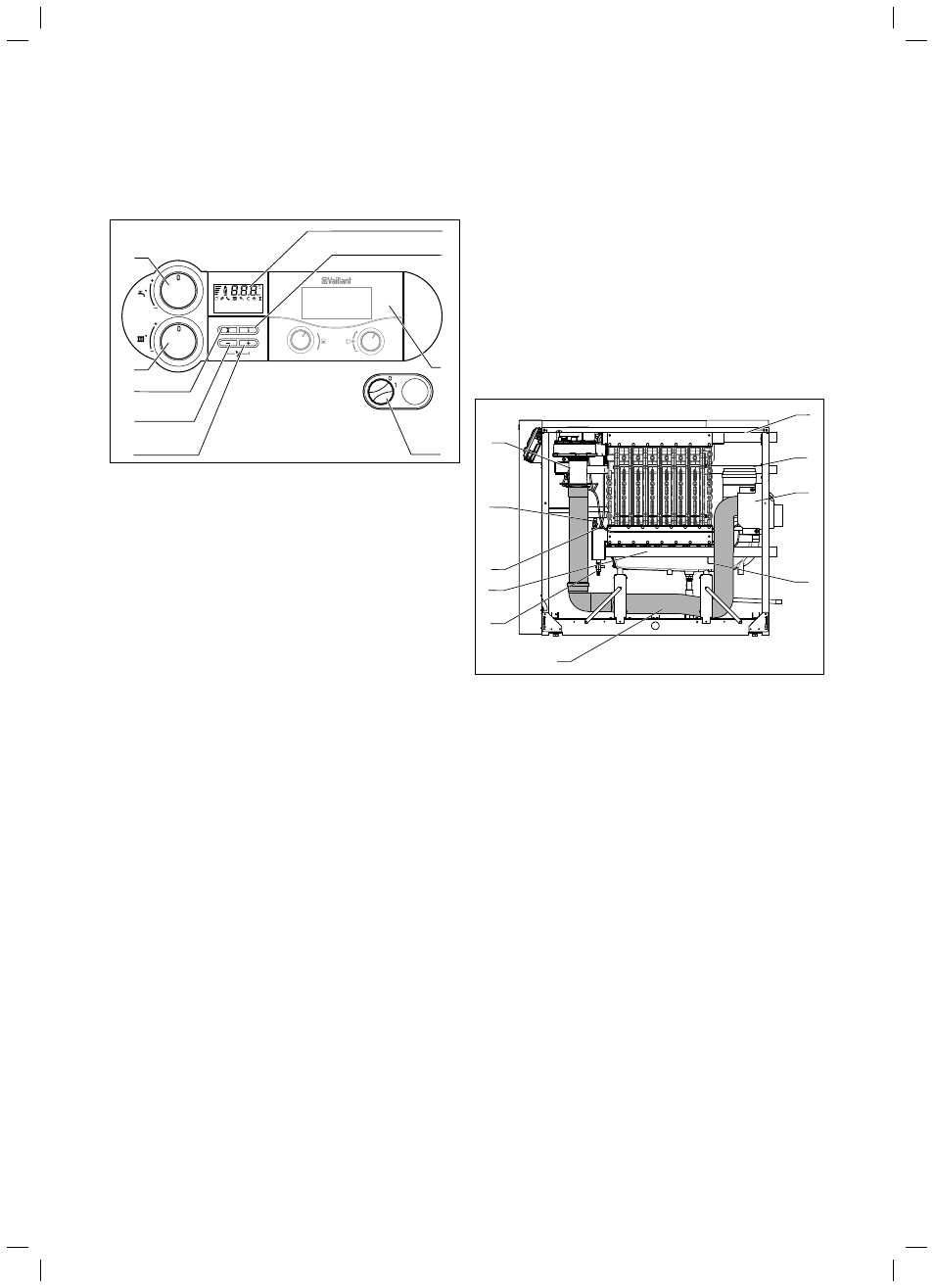

3.1 Элементы управления ecoCRAFT exclusiv
Откройте переднюю откидную крышку, подняв серебристую планку
и откинув ее вниз. Теперь становятся видны элементы управления,
имеющие следующие функции:
1
Дисплей для индикации текущей температуры подающей
линии системы отопления, давления воды в системе отопле-
ния, режима работы или определенной дополнительной
информации
2
Кнопка "i" для вызова информации
3
Встроенный регулятор (принадлежность)
4
Главный выключатель для включения и выключения аппарата
5
Кнопка "+" для пролистывания вперед индикации на дис-
плее (для специалиста при работах по настройке и поиске
ошибок) или индикации температуры водонагревателя (VKK
с датчиком температуры водонагревателя)
6
Кнопка "-" для пролистывания назад дисплейной индикации
(для специалиста при наладочных работах и поиске оши-
бок), а также для индикации давления воды в системе ото-
пления на дисплее
7
Кнопка "Устранение сбоев" для сброса определенных
сбоев
8
Ручка настройки температуры подающей линии системы
отопления. При эксплуатации с VRC 470, VRC 630,
VRS 620 установить вправо до упора, чтобы настройка мак-
симальной температуры подающей линии, выходящей с
регулятора не была ограничена.
9
Ручка для настройки температуры воды в водонагревателе
(для аппаратов с подключенным емкостным водонагревате-
лем VIH). При использовании VRC 470 для управления тем-
пературы в водонагревателе установить вправо до упора,
чтобы не ограничивать рабочий диапазон регулятора горя-
чей воды в VRC 470.
– до упора влево - защита от замерзания 15 °C
– до упора вправо - в зависимости от настройки в разделе
d.20, от 50 °C до 70 °C (заводская настройка: 65 °C)
3.2.5 Обзор
функциональных
элементов
6
7
8
9
10
5
1
2
4
3
3.2 Вид справа
Пояснение
1 Подающая
линия
2 Газовая
труба
3 Коробка приточного воздуха с пылеулавливающим фильтром
4 Ванна для сбора конденсата
5 Шланг приточного воздуха
6 Кран для наполнения и опорожнения
7 Обратная
линия
8 Датчик NTC обратной линии
9 Датчик давления воды
10 Труба Вентури
