Монтаж газового конденсационного котла

Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00

23

5

5.10.4

Подключение регулятора

Датчик накопителя

J

Насос системы

отопления

Насос для нагрева

Сеть

Отопительный аппарат

Шина

красный

+

-

0 - DCF- AF

DCF / AF

X4

1

AF

Краевой штекер

красный

1

0

0

RF

DCF

синий

6

FB

X1

3

X1

8

X1

насос

1

зеленая

Сеть

бирюзовый

белый

фиолетовый

насос

2

Серый

красный

Шина

VRC 470

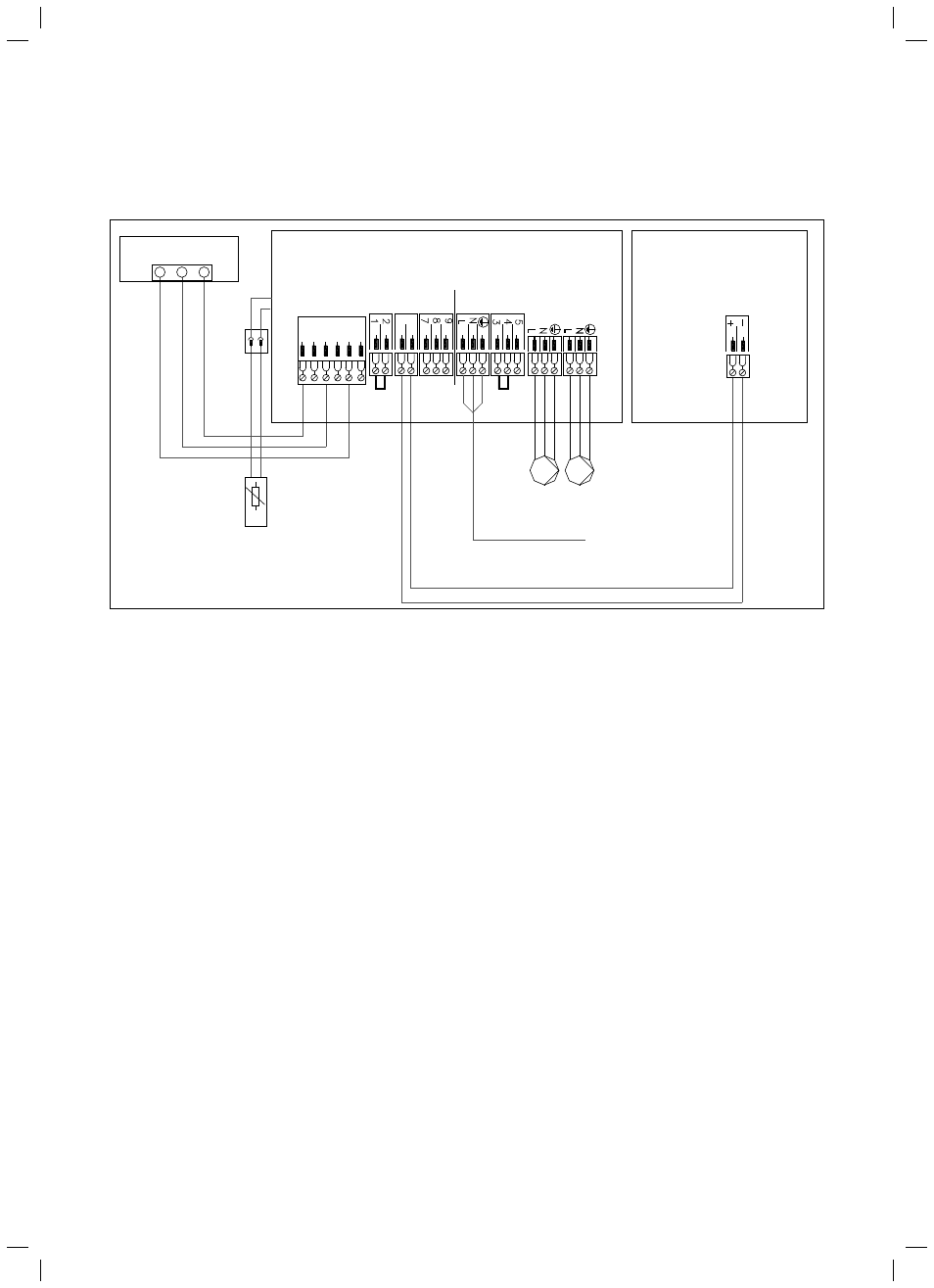

5.9  Подключение регулятора VRC 470

Подключение регулятора VRC 470 (регулятор вне блока
электроники)

Для регулирования системы отопления можно использовать погода-
зивисимый регулятор внешней температуры с модулируемым управ-
лением горелки.
Переключатель calorMATIC 470, 630 или auroMATIC 620 Vaillant
необходимо подключить согласно ¬ рис. 5.8 или ¬ рис. 5.9 через
подключение «шина» (красный штекер). Перемычка между клем-
мами 3 и 4 остается (лиловый штекер).
Датчик и конструктивные элементы установки, не указанные в
¬ раздел 5.10.3, подключаются к регулятору.
Электрическое подключение к регулятору отопления Vaillant пока-
зано на ¬ рис. 5.9.
Дополнительную информацию см. в руководстве по эксплуатации
регулятора.
Перед открыванием распределительной коробки отключите подачу
напряжения к аппарату и предохраните его от самопроизвольного
повторного включения.

Регуляторы VRC 470, VRC 630, VRS 620

> Соедините подключения «шина» (красный штекер), 2-жильное, с

одноименными подключениями в регуляторе при VRC 630, VRS
620 либо VRC 470, если он установлен снаружи.

> В качестве альтернативы подключите регулятор VRC 430 вместо

заглушки на панели управления конденсационного газового котла
(внутренняя установка).

i

В случае применения VRC 620/630 в сочетании с

водонагревателем позади гидравлического разделителя,
между L-LP (X13 серый) и L-HP (X18 зелёный) устанавли-
вается перемычка.
