Монтаж газового конденсационного котла
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
15
5
1
2

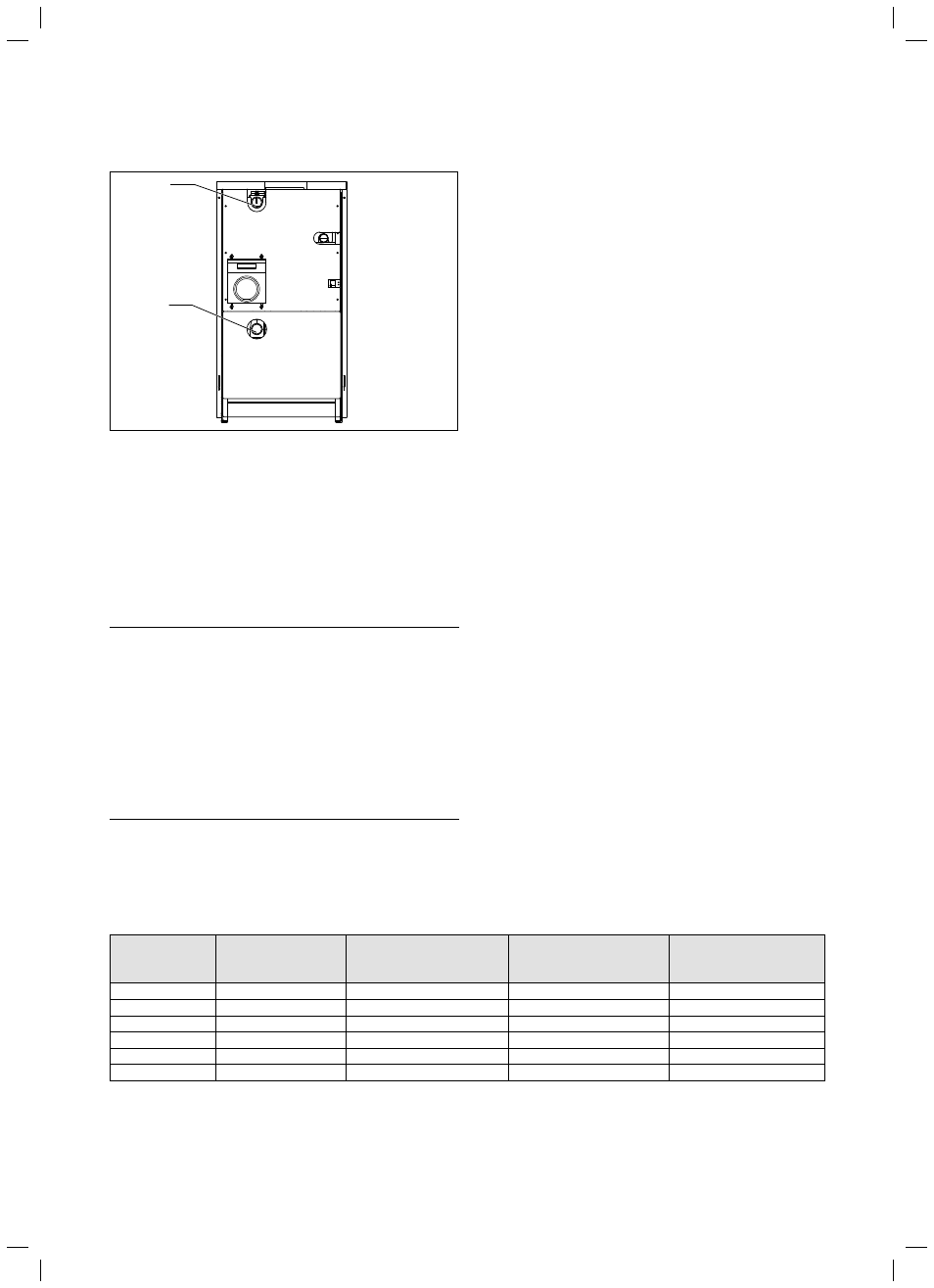

5.4 Подключение системы отопления (обратная сторона конденсаци-
онного газового котла)
> Подключите подающую линию системы отопления к патрубку
подающей линии отопления (1).
> Подсоедините обратную линию системы отопления к патрубку
обратной линии системы отопления (2).
> Между отопительной системой и конденсационным газовым кот-
лом вмонтируйте необходимые запорные устройства и устано-
вите соответствующие предохранительные устройства и мано-
метр.
b
Внимание!
Функциональные нарушения из-за неправиль-
ного объёма воды греющего контура!
В случае снижения объёма воды греющего кон-
тура ниже номинального становится слишком
высоким перепад температур. Затем мощность
горелки снижается, вплоть до отключения горелки
по соображениям безопасности при перепаде
30 К.
> Обеспечьте указанные в ¬ таб. 5.1 объёмы
воды греющего контура.
Циркуляционный насос контура котла не встроен в конденсационный
газовый котел и поэтому устанавливается монтажным предприятием.
Следующие насосы и гидравлические разделители рекомендуются для
использования с соответствующим конденсационным газовым котлом.
Конденсационный
газовый котел
Номинальный объем
воды греющего контура
при разнице в 20 K
Высокоэффективный насос с
регулированием скорости
вращения
3-ступенчатый конвенционный
насос
Гидравлический разделитель
VKK 806/3-E
3,44
Артикульный № 0020022253
Артикульный № 309442
WH 95 (арт. № 306721)
VKK 1206/3-E
4,99
Артикульный № 0020022253
Артикульный № 309442
WH 160 (арт. № 306726)
VKK 1606/3-E
6,88
Артикульный № 0020022253
Артикульный № 309442
WH 160 (арт. № 306726)
VKK 2006/3-E
8,60
Артикульный № 0020022254
Артикульный № 309443
WH 280 (арт. № 306725)
VKK 2406/3-E
10,33
Артикульный № 0020022254
Артикульный № 309443
WH 280 (арт. № 306725)
VKK 2806/3-E
12,05
Артикульный № 0020022255
Артикульный № 0020016930
WH 280 (арт. № 306725)
5.1 Использование насосов и гидравлических разделителей
