Страница 22: Насос для нагрева
Монтаж газового конденсационного котла
22
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
5
Насос контура системы
отопления/котла
Насосный модуль
Сигнал насоса PWM
Накладной термостат
Подключение eBUS
Опция - Внеш. регулятор/комнатный
термостат 7-8-9
Сетевой вход
Сетевое напряжение
Низкое напряжение
Сигнал
0.. 10 В
Краевой штекер
0-1
0 В на вых.
Насос для нагрева
Питание 24 В
синий
черный
синий
Серый
зеленая
фиолетовый
бирюзовый
белый
белый
красный
красный
синий
Краевой штекер
X6
розовый
Насос загрузки*
Перемычка*
Штекер принадлежности
регулятора VCR 4xx
либо однократного запуска ЦН

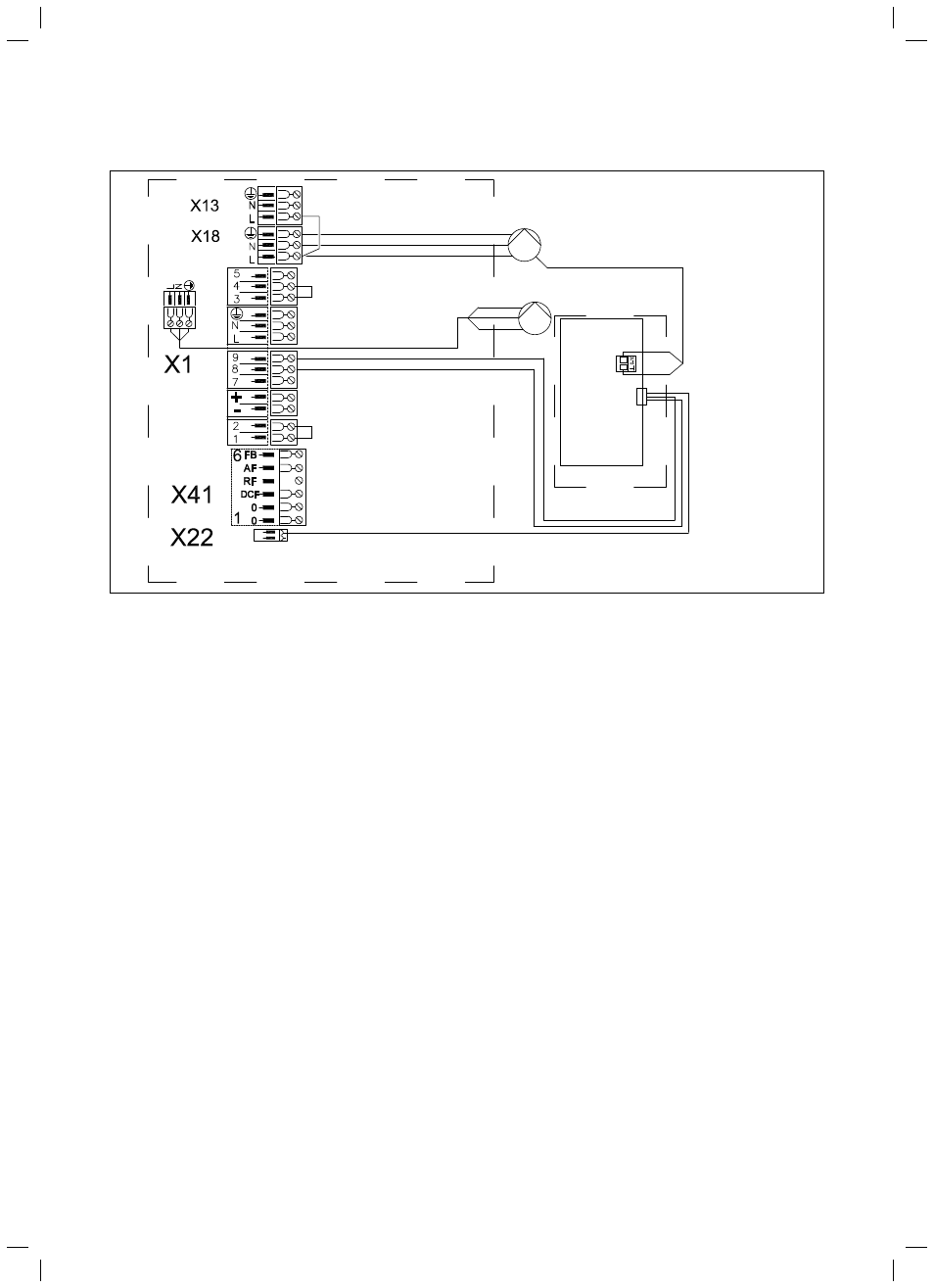

5.8 Схема подключения к электросети VKK 806/3-E до VKK 2806/3-E
Легенда
* Если насос загрузки подключается позади гидравлического разделителя
или теплообменника, тогда устанавливается эта перемычка, насос
загрузки подключается к X6 и значение d.26 устанавливается на 3.
В противном случае насос загрузки подключается к X13 и перемычка не
устанавливается.
Насос контура котла, фиксированное число оборотов
> Подключите циркуляционный насос контура котла к зеленому
разъему ProE на соединительной панели.
Насос контура котла, регулированное число оборотов
> Подключите циркуляционный насос контура котла к зеленому
разъему ProE на соединительной панели, а также управляющую
линию к адаптеру 0 — 10 В, которая находится в аппарате
сверху слева рядом с двумя реле давления. При этом необхо-
димо следить за полярностью, поскольку при неправильном под-
ключении насос работает только с минимальным числом оборо-
тов.
Внешний термостат подающей линии
> Термостат подающей линии, например, для защиты напольного
отопления, можно подключить к клеммам «накладной термостат»
в предохранительной цепи.
Тепловой предохранитель отходящих газов
> Подключите тепловой предохранитель (STB) отходящих газов на
вход датчика давления отходящих газов,, см. для этого руковод-
ства к принадлежностям, которые входят в комплект поставки.
Реле давления отходящих газов
> Реле давления отходящих шазов можно включить в предохрани-
тельную цепь через клеммы «накладной термостат».
Нагнетательный насос конденсата
> Подключите аварийный выход нагнетательного насоса конден-
сата к штекеру «накладной термостат».
i
Если к подключению «накладной термостат» будет под-
ключено несколько контактов, то подключать их необхо-
димо последовательно, а не параллельно!
