Монтаж газового конденсационного котла
18
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
5
5.9 Конденсатоотводчик
Значение pH конденсата дымохода находится в пределах
3,5 - 4,5. Конденсационная вода не содержит запрещенных ионов
тяжелых металлов.
Конденсационный газовый котел оснащен конденсатосборником и
отводом конденсата с сифоном. Конденсат, который образуется при
сгорании, отводится в сточный канал непосредственно через сифон
или сначала нейтрализируется.
i
Получите в местном водохозяйственном ведомстве
информацию относительно того, когда требуется ней-
трализация. См. также проектную документацию
ecoCRAFT глава 5 Очистка конденсата.
a
Опасно!!
Опасность отравления выходящими отрабо-
танными газами!
В случае работы аппарата с пустым сифоном
существует опасность отравления выходящими
отработанными газами.
> Перед вводом в эксплуатацию наполните
сифон конденсата (1) водой.
1
2
3

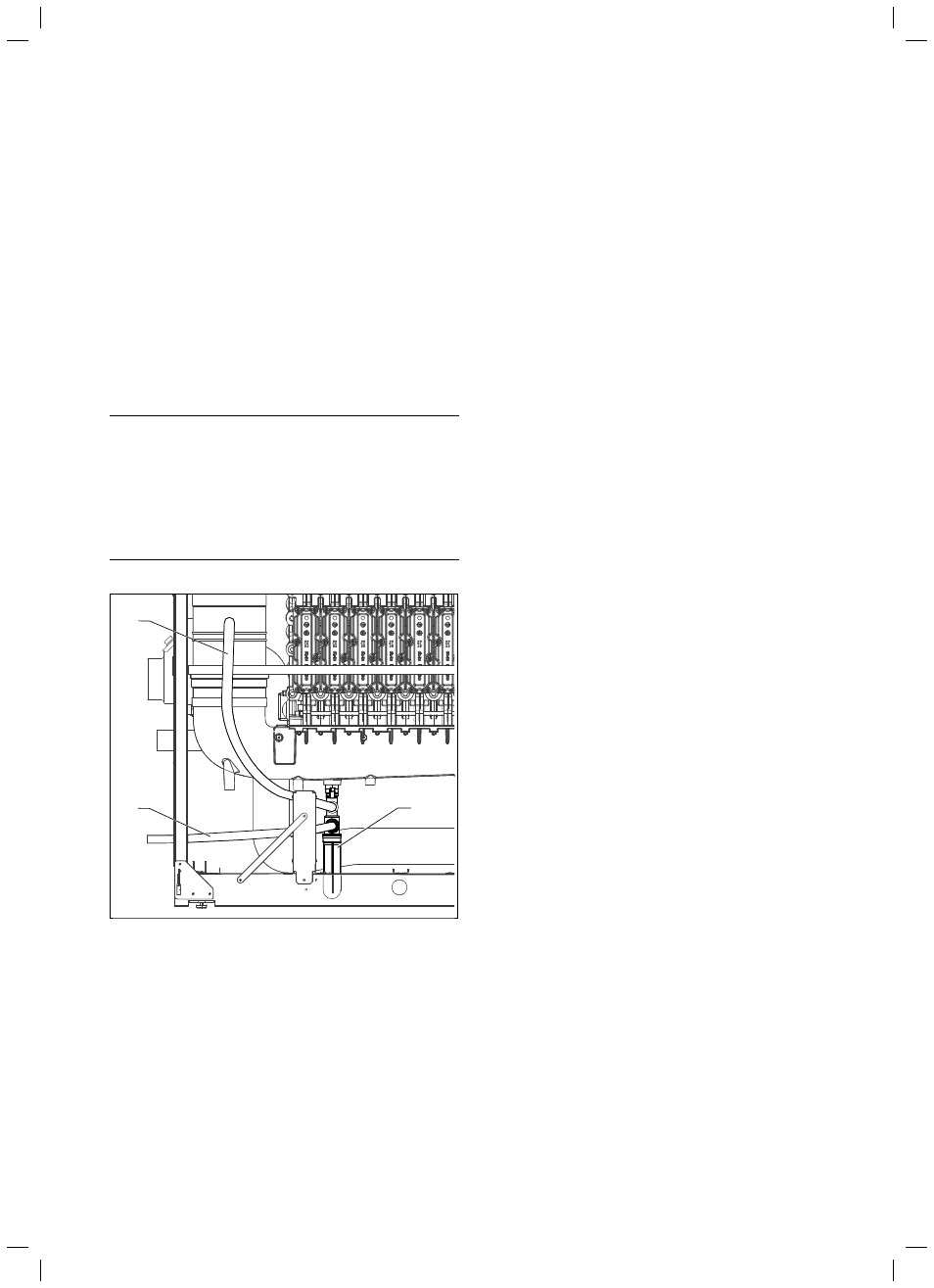

5.6 Сифон
Пояснение
1 Сифон
конденсата
2 Шланг стока к блоку нейтрализации (опционально) или к стоку
3 Шланг от конденсатосборника до сифона
Если при установке потребуется удлинить сливной трубопровод кон-
денсационной воды, использовать надлежит исключительно сливные
трубы, допущенные по DIN 1986-4.
Подсоединение слива конденсата
> Уложите дренаж дымовой трубы с уклоном в подходящей трубе
из пластика или высококачественной стали, минимальное попе-
речное сечение DN 20.
> Уложите отвод конденсата к каналу так же с уклоном в подходя-
щей трубе из пластика или высококачественной стали к располо-
женному ближе всех канализационному соединению, минималь-
ное поперечное сечение DN 25.
> Уложите отвод из газового конденсационного котла через пласт-
массовую трубу Ø 21 мм. Место сброса должно быть видно.
i
Для конденсационного котла мощность до 200 кВт:
При необходимости можно подключить устройство ней-
трализации с нагнетательным насосом конденсата из
принадлежностей Vaillant.
Для конденсационного котла мощность свыше
200 кВт:
При необходимости можно подключить проточное
устройство нейтрализации из принадлежностей Vaillant.
