Техническое обслуживание

40

Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00

8

8.9

Проверка прибора контроля входного давления
при подачи воздуха на горение

> Проверьте шланги прибора контроля входного давления при

подачи воздуха на горение (1,

¬

рис. 8.4) на предмет загрязне-

ния и правильного положения.

b

Осторожно!

Функциональные нарушения в результате
неправильного электромонтажа!
Если реле давления воздуха на горение подклю-
чено неправильно, то возможны неполадки при
эксплуатации отопительного аппарата.

> Подключите присоединительный патрубок «P1»

реле давления воздуха на горение к трубе Вен-
тури.

> Подключите присоединительный патрубок «P2»

реле давления воздуха на горение между газо-
вой арматурой и трубой Вентури.

P3

P1

P3

P2

P2

1

2

3

4

P1

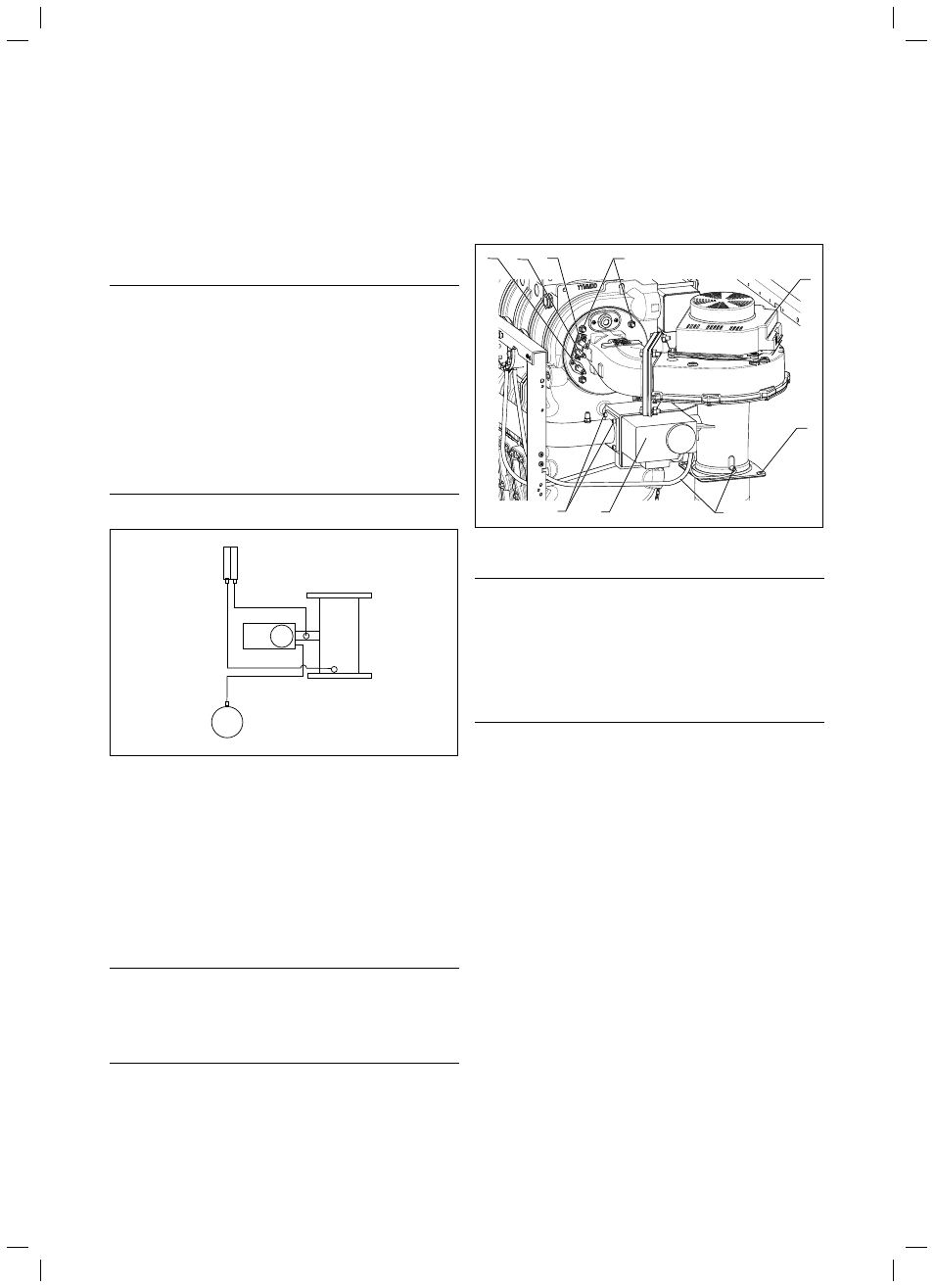

8.5  Подключение прибора контроля входного давления при подачи

воздуха на горение

Пояснение
1 Прибор контроля входного давления при подачи воздуха на горение
2 Труба

Вентури

3 Газовый

клапан

4 Блок приточного воздуха

8.10 Очистка

горелки

a

Опасность!

Опасность для жизни от выходящего газа!
Если при очистке горелки не перекрывается газопро-
вод, то может неконтролируемо выходить газ.

> Перед началом работ перекройте газопровод.

i

Выполнять очистку горелки один раз в год. При этом

необходимо полностью демонтировать блок горелки-
вентилятора.

9

1

6

2

3

5

8

4

7

8.6 Демонтаж горелки

b

Осторожно!

Материальный ущерб из-за повреждённой
поверхности горелки!
Если поверхность горелки повреждена, то необхо-
димо заменить горелку.

> Не повредите поверхность горелки при очистке.

Не используйте при очистке остроконечные или
острые предметы.

> Снимите переднюю стенку облицовки.

> Откиньте распределительную коробку вниз.

> Отвинтите патрубки газовой арматуры (4) и вентилятора (1.

> Ослабьте заземляющий провод (8).

> Ослабьте штекер на электроде розжига (7) и на ионизацион-

ном/контрольном электроде (6).

> Открутите шланг управления (3) на газовом клапане и на трубе

Вентури.

> Открутите четыре винта между трубой Вентури и глушителем при-

точного воздуха или жаропрочной трубкой (2).

> Осторожно снимите звуковой глушитель приточного воздуха на

горение с коленом 87°.

> Открутите четыре винта M5 (5) на газовой трубе

(газовый фильтр)/газовой арматуре.

> Отвинтите четыре гайки M8 (9) на теплообменнике.

> Снимите весь блок, который состоит из фланца колена, вентиля-

тора, трубы Вентури и газовой арматуры, вытянув вперед.

> Замените уплотнения между теплообменником и фланцем

колена.

> Выдвиньте горелку осторожно вперед.
