Монтаж газового конденсационного котла
12 Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
4

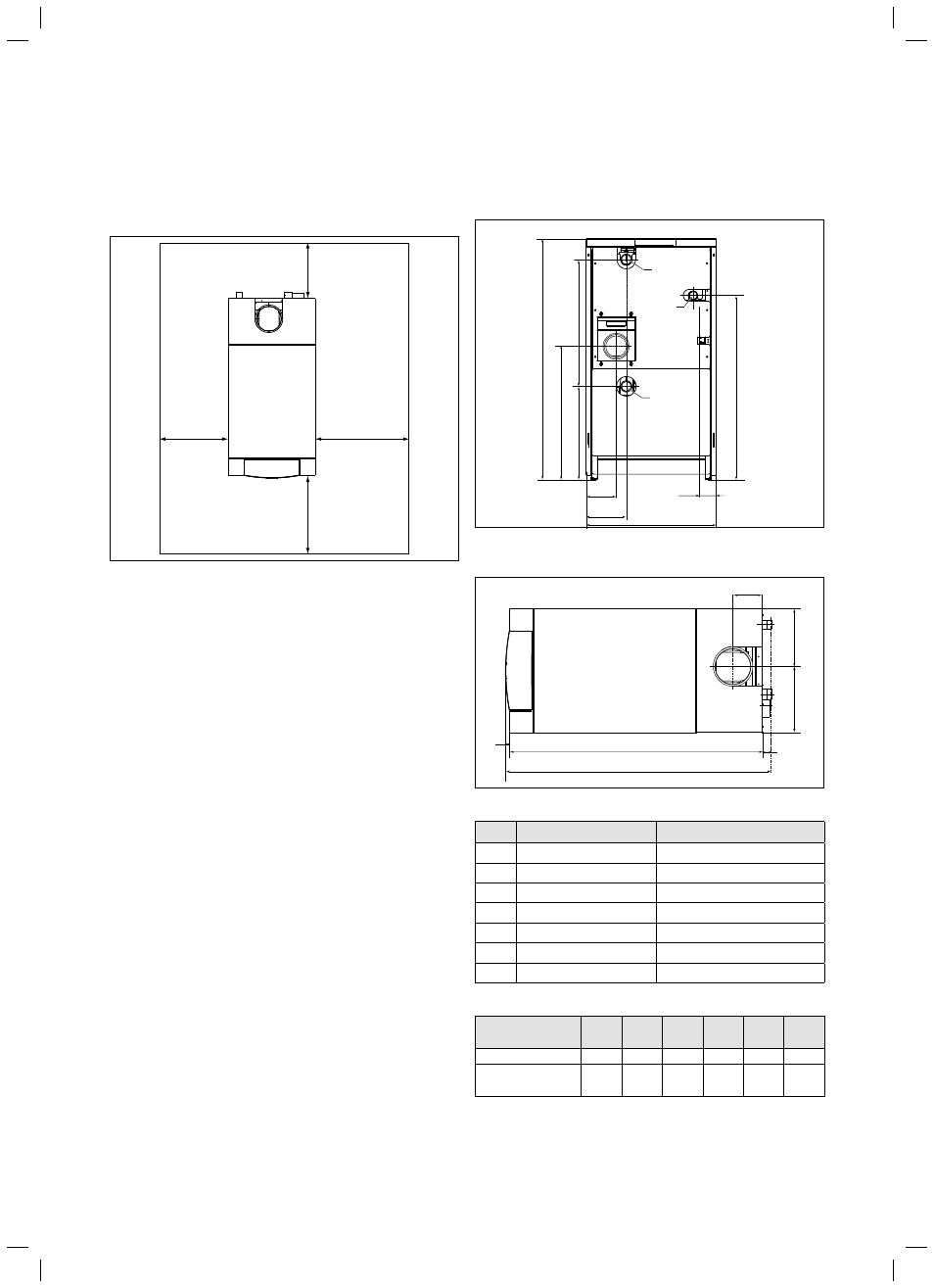

4.3.2 Рекомендуемые минимальные расстояния при
установке
500
300
800
500
4.2 Рекомендованные расстояния при установке (в мм)
> Придерживаться рекомендуемых минимальных расстояний,
чтобы можно было свободно выполнять работы по монтажу и тех-
ническому обслуживанию.
Выдерживать расстояние между аппаратом и строительными эле-
ментами из воспламеняющихся материалов не требуется, так как
при номинальной тепловой мощности аппарата температура на его
внешних поверхностях не превышает допустимую максимальную
температуру величиной 85 °C
4.3.3 Выравнивание газового конденсационного котла
> Выпрямить конденсационный газовый котел горизонтально с
помощью регулируемых по высоте ножек, чтобы гарантировать
сток конденсата из ванны для сбора конденсата в канализацию.
4.4 Размеры
160
214,5
695
500
714
12
89
,5
122
986,5
67
8
R2‘‘
1 1/2“
R2‘‘
4.3 Присоединительные размеры патрубков (в мм)
A
B
C
D E
F
G
4.4 Размеры аппарата
VKK 806-1606/3-E VKK 2006-2806/3-E
A 165 165
B 326 326
C 369 369
D 50 50
E 1168 1478
F 1270 1580
G 22 22
4.2 Размеры аппарата (в мм)
Тип отопительного
котла VKK ../3-E
806 1206 1606 2006 2406 2806
Труба дымохода 150 150 150 200 200 200
Труба приточного воз-
духа
130 130 130 130 130 130
4.3 Размеры труб приточного воздуха и дымохода (Ø в мм)
