Ввод в эксплуатацию
32
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
6
1

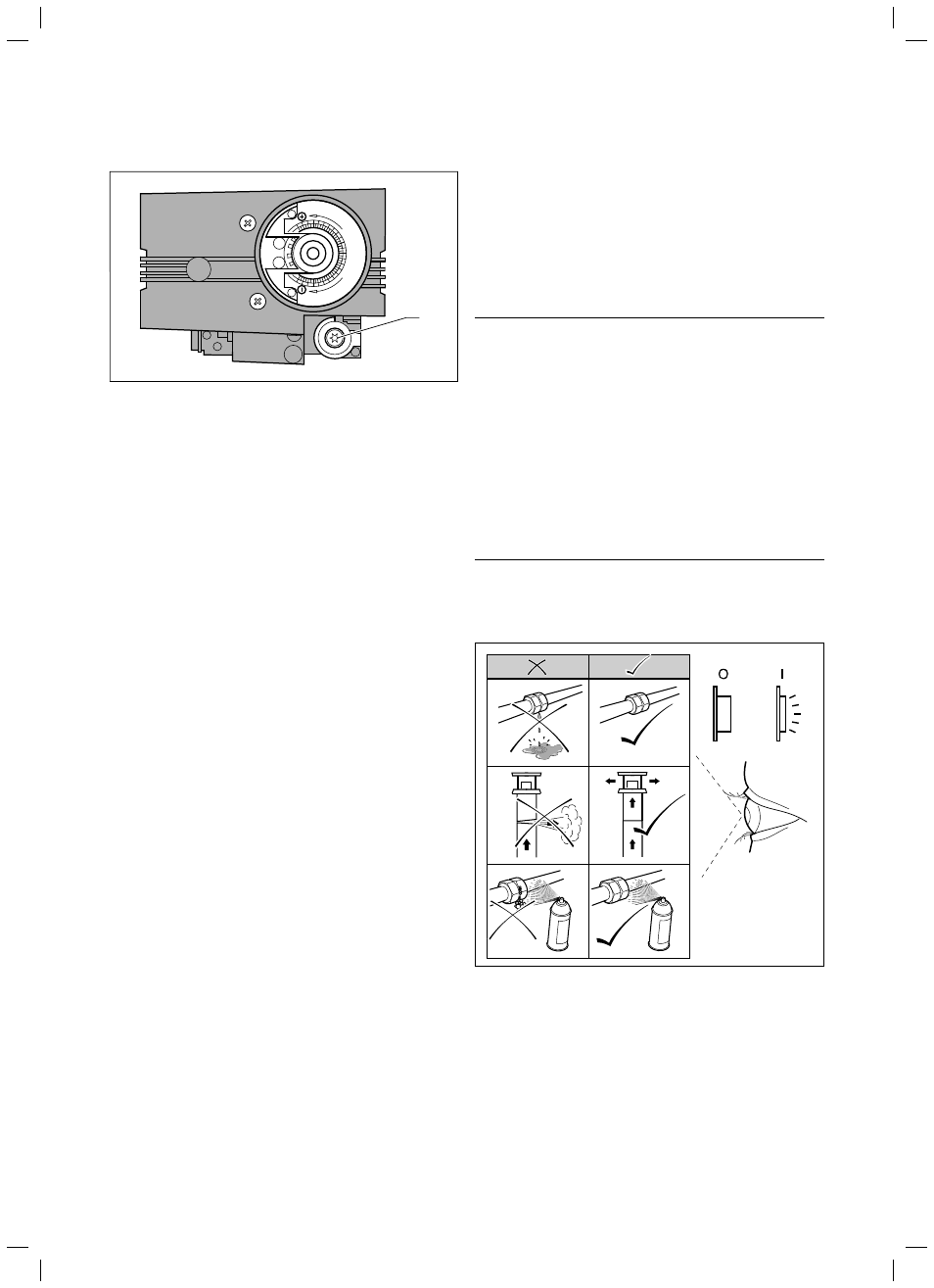

6.4 Винт нулевой точки
Настройка газа для номинальной мощности выполняется посред-
ством винта нулевой точки (1) (ключ Torx Tx40 под кожухом) газовой
арматуры.
> Снять крышку винта нулевой точки (1) газовой арматуры.
> Запустить диагностическую программу «P2» для минимальной
нагрузки (как описано выше).
> Определите при минимальной тепловой нагрузке содержание
CO
2
и сравните показатели со значениями в ¬ таб. 6.3.
> Скорректируйте при необходимости содержание CO
2
на винте
нулевой точки при помощи ключа Tx40 на газовом комбиниро-
ванном клапане в соответствии с ¬ таб. 6.3.
i
Настройка очень чувствительная. Полоборота (180°)
изменяет концентрацию CO
2
примерно на 1,0 об.-%.
i
Проводите изменения только с шагом 1/8 оборота и
после каждого изменения ждите около 1 минуты, пока
не стабилизируется значение.
> Чтобы увеличить содержание CO
2
, поверните винт нулевой точки
ключ по часовой стрелке (вправо).
> Чтобы сократить содержание CO
2
, поверните винт нулевой точки
против часовой стрелки (влево).
> Проверьте после настройки качество горения через смотровое
отверстие:
– пламя не поднимается;
– накаливание поверхностей горелки отсутствует.
> Завершите диагностическую программу «P2».
> Установите крышку газовой арматуры.
i
Во время настройки CO
2
следите за выделением
CO. Если значение CO при правильном показа-
теле
der CO
2
-
> 200 ppm, газовый клапан
настроен неправильно.
Требуется первоначальная
настройка ¬ Гл. 6.5.3 Настройка CO
2
при номиналь-
ной тепловой нагрузке“.
Для завершения настройки действуйте следующим образом:
> Выведите конденсационный газовый котел из эксплуатации.
> Закройте измерительное отверстие и ниппель измерения давле-
ния и проверьте их герметичность.
6.6
Проверка функционирования аппарата
a
Опасность!
Возможные отравления и ожоги в результате
выхода горячих отходящих газов!
Если отопительный аппарат эксплуатируется с
неполностью смонтированной или открытой систе-
мой дымоходов/воздуховодов, то могут выходить и
приводить к отравлениям и ожогам горячие отхо-
дящие газы.
> Эксплуатируйте отопительный аппарат
- для ввода в эксплуатацию
- в целях проверки
- в продолжительном режиме
только с полностью смонтированной и закры-
той системой дымоходов/воздуховодов.
После окончания монтажа и настроек газовой арматуры и прежде,
чем ввести аппарат в эксплуатацию и передать его пользователю,
выполните проверку его работы.
6.5 Визуальный осмотр и проверка герметичности аппарата и системы
> Введите аппарат в эксплуатацию согласно соответствующему
руководству по эксплуатации.
> Проверьте особенно уплотнения горелки на предмет герметично-
сти по газу при помощи прибора для измерения CO
2
. При необ-
ходимости затянуть уплотнение горелки при 12 Нм.)
> Проверьте газовую подводящую линию, систему выпуска отрабо-
танных газов, котел, отопительную систему и трубопроводы горя-
чей воды на герметичность.
