Техническое обслуживание
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
41
8
> Продуйте горелку сжатым воздухом за пределами помещения
установки в направлении снаружи в середину. Если отсутствует
сжатый воздух, как вариант горелку можно промыть водой. При
сильном загрязнении замените горелку.
> Монтируйте все конструктивные элементы в обратном порядке.
1

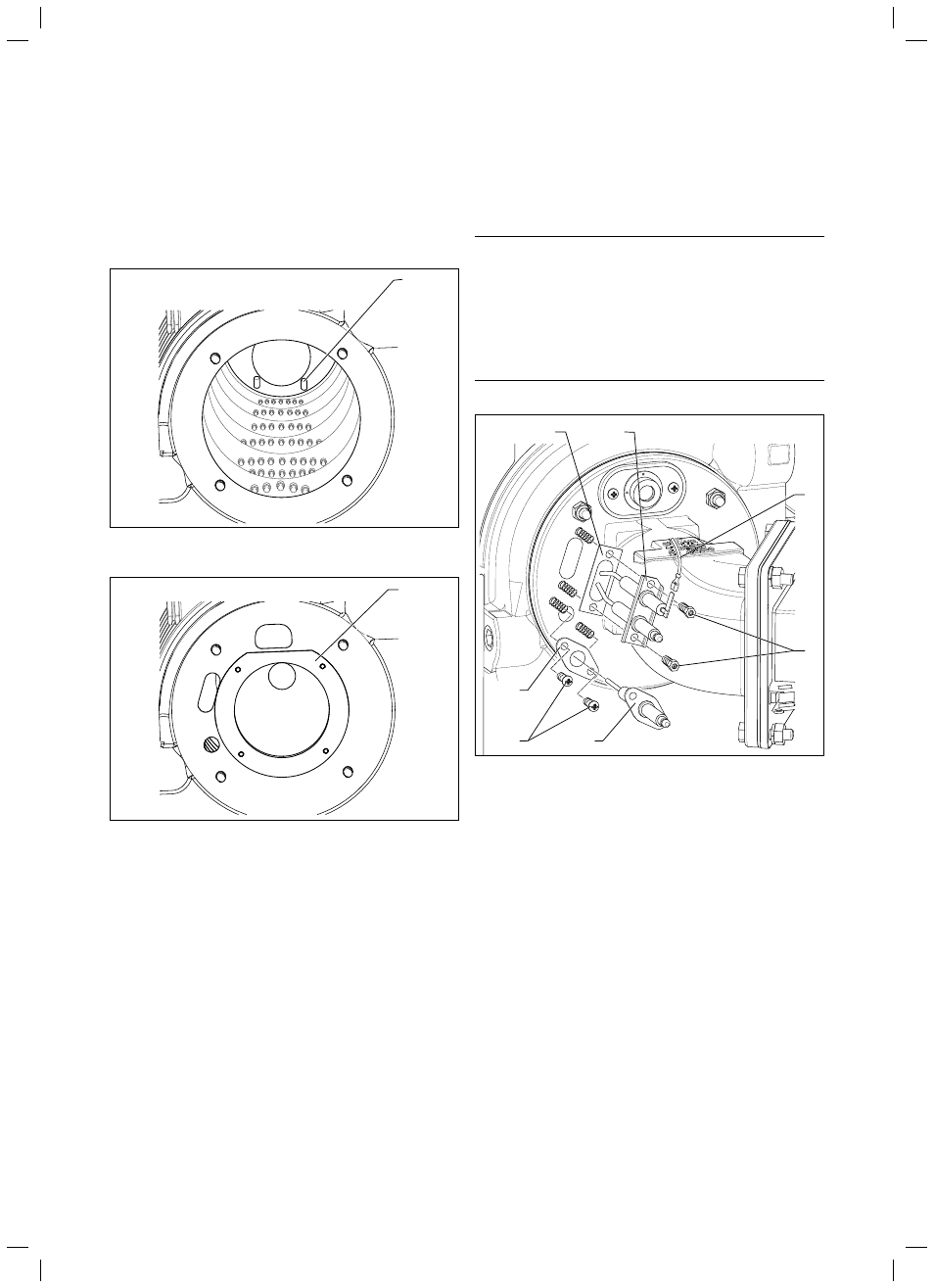

8.7 Направляющие пазы горелки
2
8.8 Передняя деталь облицовки
i
При введении горелки следите, чтобы она устанавлива-
лась на задние направляющие пазы (1,
¬
рис. 8.7) в
теплообменнике, и закройте переднюю панель
(2,
¬
рис. 8.8) вровень с теплообменником.
i
Равномерно затянуть винты на колене при 12 Нм.
> Откройте газовый кран и проверьте герметичность к газовой
арматуры.
> Включите газовый конденсационный котел.
> Проверьте герметичность соединения газа и воздуха за газовой
арматурой и все уплотнения горелки с помощью индикатора
расхода газу.
> Затяните при необходимости винты на 12 Нм.
8.11
Замена электрода розжига и ионизационного/
контрольного электрода
b
Осторожно!
Функциональные нарушения из-за отложений!
Отложения на электродах могут стать причиной
нарушения функционирования аппарата.
> Поэтому раз в год производите замену элек-
трода розжига и ионизационного/контроль-
ного электрода. Просто очистка не допуска-
ется, поскольку ее недостаточно.
1
7
2
6
4
5
3
8.9 Демонтаж электрода розжига и ионизационного/контрольного
электрода
> Осторожно вытащите присоединительную линию (1) на элек-
троде розжига (7.
> Ослабьте обе крепежные гайки (2) электрода розжига и выта-
щите его полностью.
> Замените уплотнение (6) и монтируйте новый электрод розжига.
> Осторожно вытащите присоединительную линию на ионизацион-
ном/контрольном электроде (3).
> Ослабьте обе крепежные гайки (4) ионизационного/контроль-
ного электрода и вытащите его полностью.
> Замените уплотнение (5) и монтируйте новый ионизационный/
контрольный электрод.
> Затяните крепежные гайки (2 и 4) с моментом 2 Нм и насадите
присоединительную линию.
