Ввод в эксплуатацию
30
Руководство по монтажу и техническому обслуживанию ecoCRAFT exclusiv 0020149551_00
6
6.5.1 Проверка давления подключения (динамическое
давление при истечении газа)
1

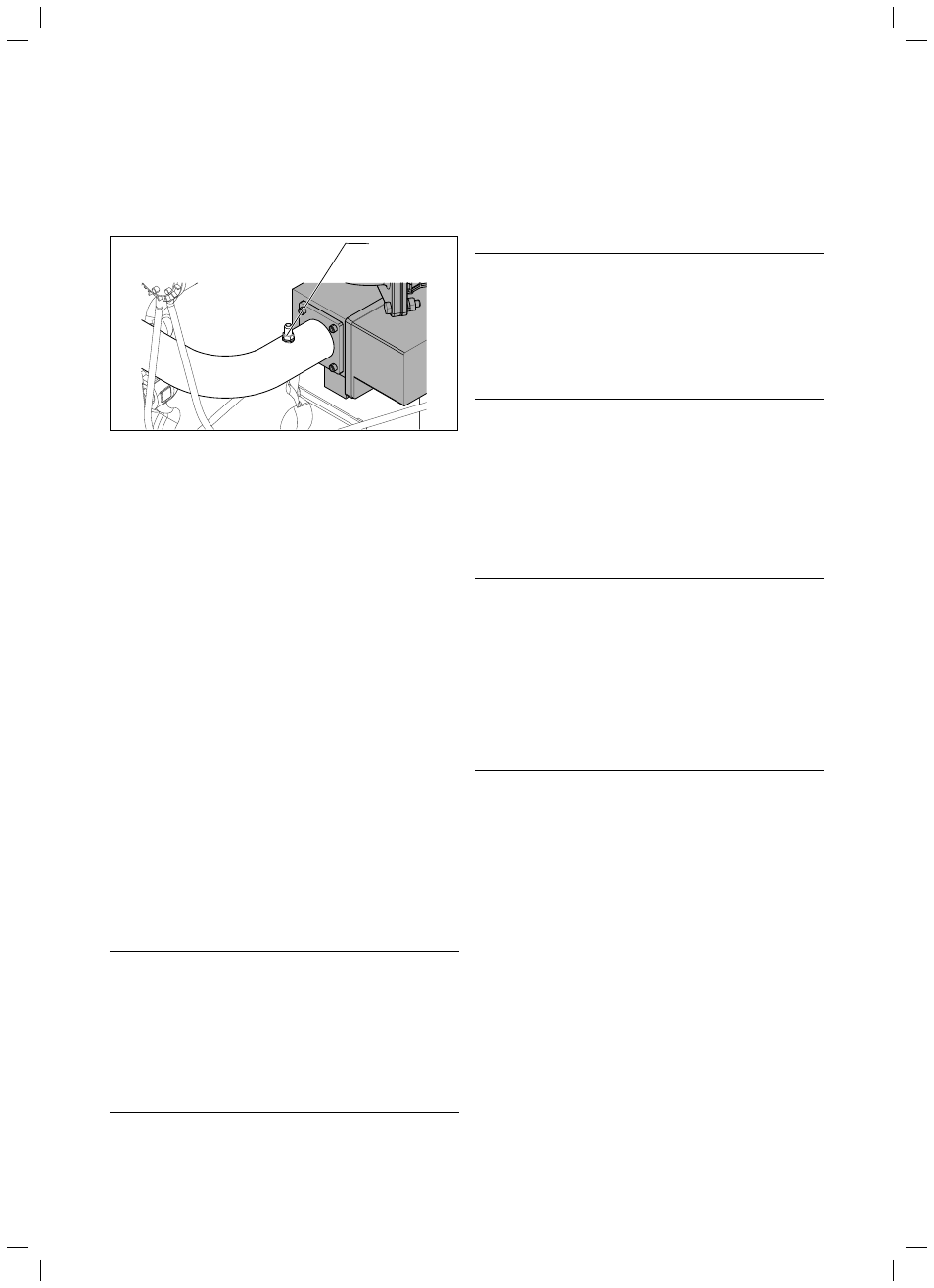

6.2 Проверка динамического давления при истечении газа
Пояснение
1 Ниппель измерения давления
При проверке давления на входе соблюдайте следующий порядок
действий:
> Снимите переднюю стенку облицовки аппарата.
> Поднимите переднюю крышку.
> Ослабьте винт на ниппеле измерения давления (1) перед газовой
арматурой.
> Присоедините манометр.
> Включите аппарат.
> Включить аппарат в тестовом режиме на максимальную мощ-
ность; режим эксплуатации «Трубочист» одновременным нажа-
тием «+» и «-»
> Измерьте давление газа на входе относительно атмосферного
давления. Измеренное давление должно быть в диапазоне от
1,3
кПа
(13
мбар
) до 2,0
кПа
(20
мбар
).
i
Если давление подключения (динамическое давление
истечения газа) находится вне диапазона от 1,3 до
2,0
кПа
(от 13 до 20
мбар
), Вам не следует выполнять
настройку и вводить аппарат в эксплуатацию.
В таком случае действуйте следующим образом:
> Выведите аппарат из эксплуатации.
> Снимите манометр и снова привинтите измерительный нип-
пель (1).
Если ошибку невозможно устранить, не вводите аппарат в эксплуата-
цию и обратитесь на предприятие газоснабжения.
b
Осторожно!
Функциональные нарушения по причине
загрязнённой горелки!
Если воздух на горение содержит частицы грязи,
то возможно загрязнение горелки.
> Особенно следите за тем, чтобы в воздухе на
горение не содержалась строительная пыль,
волокна изоляционного материала или цветоч-
ная пыльца.
6.5.2 Проверка содержания CO
2
Отверстие для измерения содержания CO
2
должно быть выполнено
монтажной фирмой.
b
Внимание!
Опасность неправильных измерений в связи с
попаданием вторичного воздуха!
Результаты измерений CO
2
могут быть искажены,
если во время измерения в контрольное отвер-
стие проникает дополнительный воздух.
> Герметизируйте отверстие для проверки изме-
рительного зонда во время измерения.
b
Внимание!
Опасность ошибочных измерений из-за слиш-
ком большой тяги!
Результаты измерений CO
2
могут быть искажены,
если тяга превышает максимальную тягу величи-
ной 20 Па.
> При необходимости удалите крышку провероч-
ного отверстия в тракте отходящих газов на
месте и снова установите её после выполнения
измерения.
b
Внимание!
Опасность ошибочных измерений из-за непра-
вильных измерительных приборов!
Современные приборы измерения работают по методу
O
2
и рассчитывают содержание CO
2
. Прямое измере-
ние CO
2
, которое возможно в старых измерительных
приборах, может привести к ошибкам измерения,
поскольку, природный газ в зависимости от месторож-
дения, содержит CO
2
.
> Используйте только актуальные измерительные
приборы
согласно методике O
2
.
i
Указания по диагностическим программам:
Через 15 минут происходит автоматический выход из
тестового режима. Если за это время вы не успели
закончить измерение, необходимо снова включить
тестовый режим.
1. Проверка при номинальной тепловой мощности
> Запустите диагностическую программу «P1» для номинальной
тепловой мощности.
i
Указания по управлению проверочными программами
смотрите в ¬ разделе 7.3.
После завершения времени отведенного на стабилизацию
(1 минута) газовый конденсационный котел управляется при номи-
нальной мощности.
> Измерьте содержание CO
2
в отходящих газах.
