Руководство по установке Galaxy Dimension

Модуль расширения шин RS-485

9

Семь транзисторных выходов на Galaxy Dimension преобразуются в открытые коллекторы путем
установки DIP-переключателей SW3 в положение "OFF".

Примечание. Положение DIP-переключателей не влияет на состояние выхода №2 на модуле RIO 0

(реле). Этот релейный выход имеет две группы контактов (НЗК/НРК) и может
коммутировать до 1 А при 24 В пост. тока.

В таблице ниже приведено соответствие между номерами DIP-переключателей и
соответствующими им выходами.

SW3

Номер RIO

Номер выхода

1 0 1
2 0 3
3 0 4
4 1 1
5 1 2
6 1 3
7 1 4

Табл. 2-1. Управление выходами электронных ключей

Модуль расширения шин RS-485 (только для GD-520)

Модуль расширения шин RS-485 установлен на плате контрольной панели GD-520 для
подключения двух дополнительных шин RS-485 (AB).
Этот модуль также может быть установлен на плату панели GD-264 для преобразования ее в
GD-520. Перемычки LK1 и LK2 используются для подключения встроенных оконечных резисторов
к соответствующим шинам данных RS-485.

LID TAMP

+12V

+12V

+12V

+12V

1

2

3

4

2

AUX

TAMP

G

N

D

RX

TX

B2
A2

A1

B1

+12V

PHONE

LINE

A
B
A

B

AC

RIO 0

1

3

RIO 1

GND

GND
+12V

CTS
RTS

+12V

4

14.5

+BAT

-BAT

F1

1 2 3 4 5 6 7 8

N/O C N/C

ON

ON

1

2

0V

3

4

0V

RIO 0

5

6

0V

7

8

0V

1

2

0V

3

4

0V

RIO 1

5

6

0V

7

8

0V

SKT2

A4

МОДУЛЬ

РАСШИРЕНИЯ

ШИН RS-485

Перемычки

LK1

LK2

Две шины

данных

RS-485

A3 B3

B4

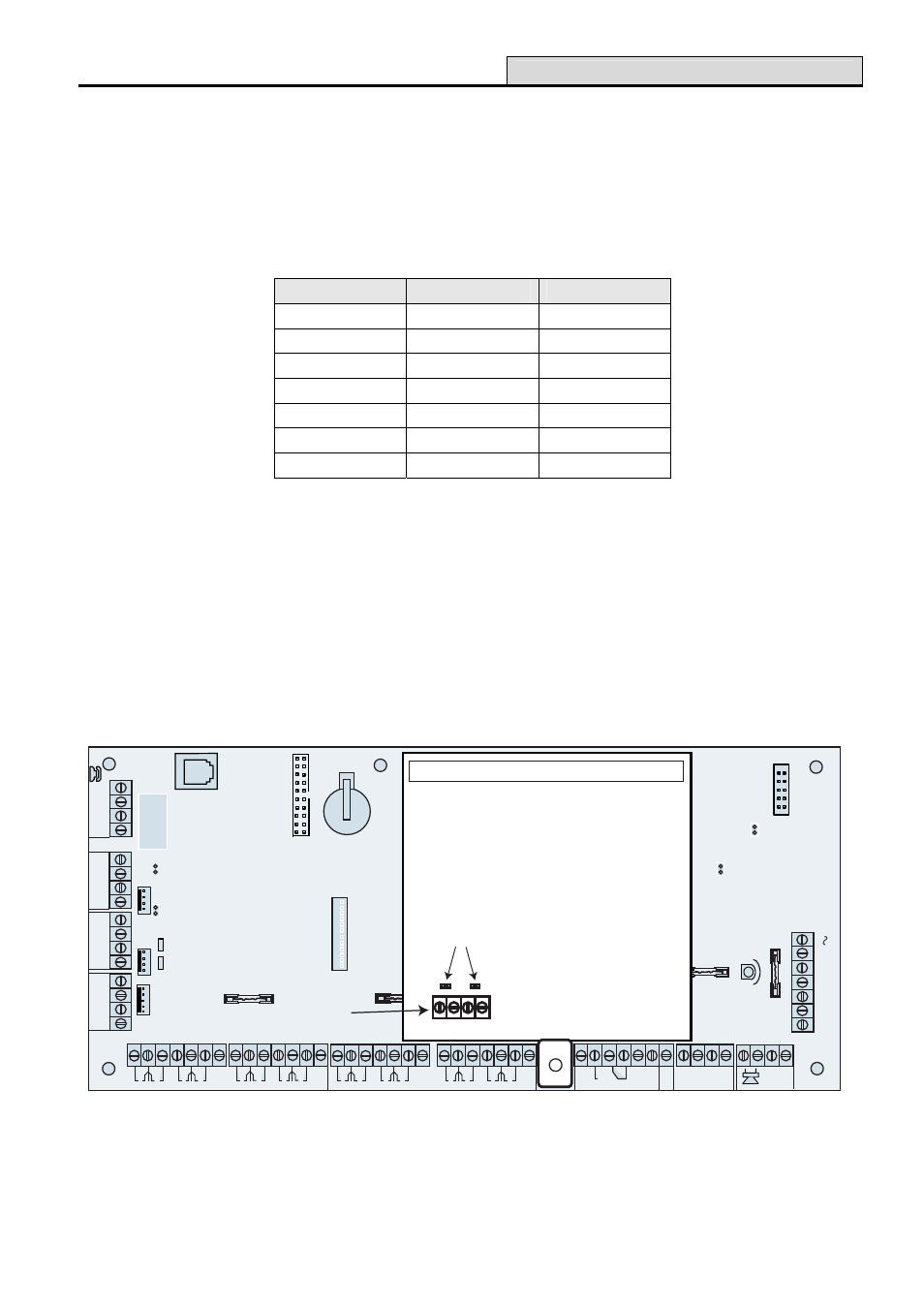

Рис. 2-3. Модуль расширения шин RS-485
