Руководство по установке Galaxy Dimension

Подсистема контроля доступа

56

Модуль управления дверьми Galaxy (DCM)

Модуль управления дверьми (Door Control Module – DCM) предназначен для организации
подсистемы контроля и управления доступом, полностью интегрированной в контрольные
панели серии Galaxy Dimension. Каждый модуль DCM имеет два порта для подключения
считывателей с интерфейсом Виганда. Модуль позволяет организовать две независимые точки
доступа с односторонним контролем прохода (с кнопками запроса на выход) или одну точку
доступа с двухсторонним контролем прохода (считыватели на вход и выход). Модули
подключаются к шинам данных RS-485 контрольной панели Galaxy.

Шина данных RS485

Не используется

Вход питания 12 В

Инженерный разъем

Общая клемма для экранов

кабелей считывателей
Выход 12 В
Общий (0 В)

D0 (данные 0)
D1 (данные 1)
Светодиод 1

Светодиод 2
Светодиод 3

Зуммер

считывателя
Не используется

Общий (0 В)
Кнопка запроса на выход

Датчик состояния двери
Общий (0 В)
Кнопка вызова меню
НЗК
Общий

НРК

Реле двери

(НЗК/НРК)

Подключение

считывателя 1

(интерфейс

Виганда)

DIP-переключатели

Переключатель

выбора адреса

Перемычка

отключения

датчика

открывания

корпуса

Датчик

открывания

корпуса

Датчики

вмешательства

считывателей

Светодиод 1

(питание) Светодиод 2

(связь)

Дверь 1

Дверь 2

Считыватель 1

Считыватель 2

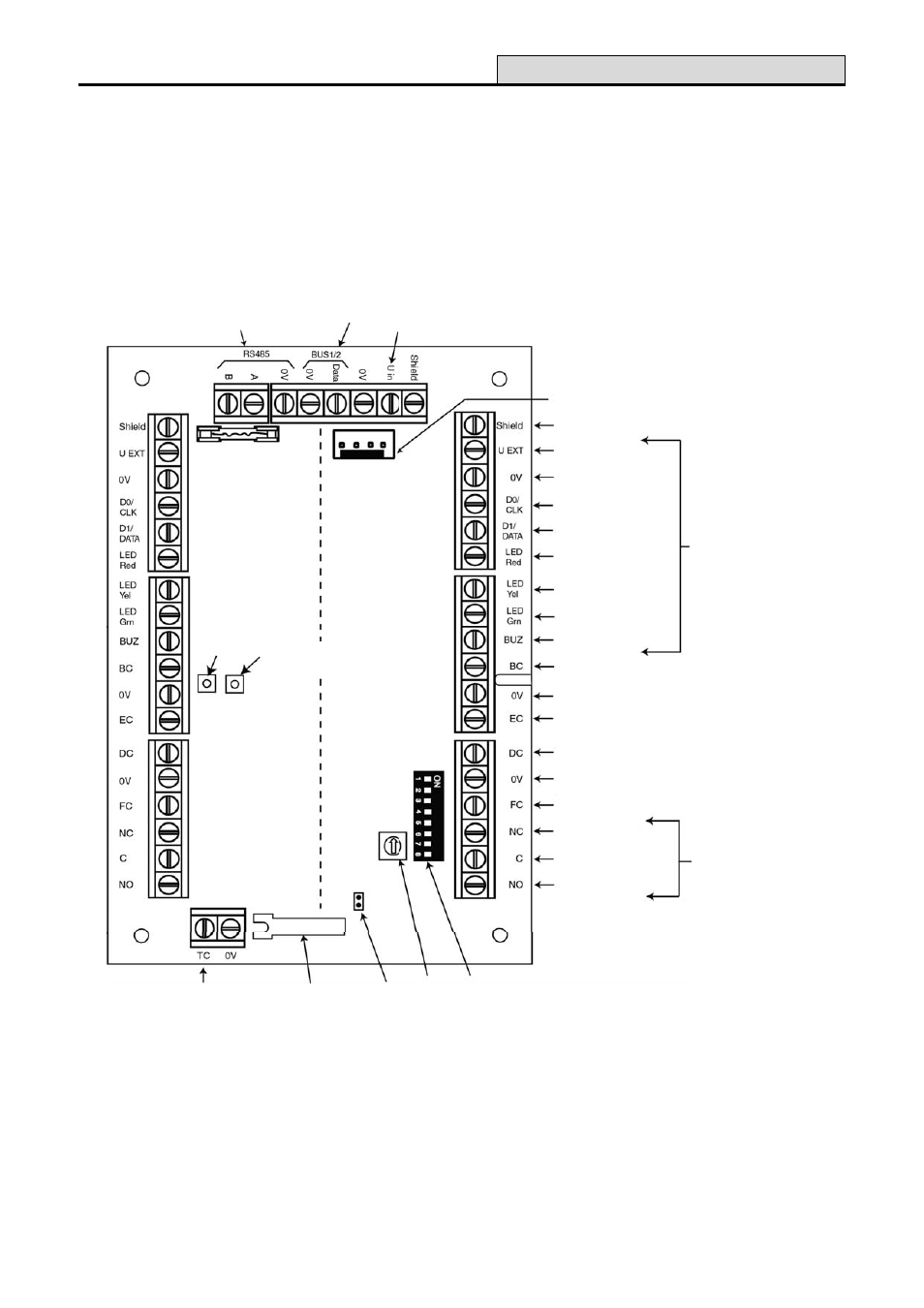

Рис. 5-1. Плата модуля управления дверьми

Примечания.

1. Если модуль DCM используется в конфигурации с одним считывателем, используйте

подключение к клеммам, расположенным в левой стороне модуля (считыватель 1, дверь 1).
Установите оконечные резисторы номиналом 1 кОм на неиспользуемые входы шлейфов.

2. Если модуль DCM используется для организации точки доступа с двухсторонним контролем

прохода, то считыватель 1 работает на вход, а считыватель 2 – на выход.
