Руководство по установке Galaxy Dimension
Шины данных RS-485
15
Память
Контрольные панели Galaxy Dimension оснащены микросхемой памяти с собственной резервной
батареей, размещенной на основной плате. Батарея памяти на плате позволяет сохранять данные
программирования и протокол событий на протяжении до одного года при отключении сетевого
питания и резервной батареи. Если питание панели подключается при наличии подключенной
батареи памяти, это называется “горячий старт”.
Чтобы полностью стереть память системы и вернуться к значениям, установленным на заводе по
умолчанию, вставьте небольшую полоску бумаги между батареей памяти и ее пружинным
контактом. После этого отключите все питание, подводимое к плате панели, на одну минуту.
Подайте питание и выньте полоску бумаги. Это называется “холодный старт”.
Необходимо заменять батарею памяти каждые 5 лет.
Внимание. Существует риск взрыва или пожара при использовании батареи неправильного
типа. Утилизация использованных батарей должна производиться в соответствии
с их инструкцией.
Внимание. Не прикладывайте чрезмерных усилий при установке и удалении батареи памяти.
Пружинный контакт должен плотно прилегать к поверхности батареи.
Шины данных RS-485 (AB)
Связь между контрольной панелью Galaxy и модулями системы происходит по шинам,
обозначенным AB. Используется стандарт RS-485. Контрольная панель постоянно контролирует
подключенные к ней модули. Прерывание связи с любым модулем вызывает сигнал
вмешательства.
Конфигурация подключения RS-485
Элементы системы должны подключаться по последовательно-параллельной схеме с соблюдением
топологии "шина", как показано на рис. 2-6. Контакт А шины предыдущего модуля соединяется с
контактом А последующего модуля.
На последнем модуле шины RS-485 (AB) необходимо установить оконечный резистор номиналом
680 Ом. Резистор подключается между контактами А и В шины данных. Если к панели
подключены две шины RS-485, в конце каждой из них должен быть установлен резистор 680 Ом, а
на плате панели необходимо удалить перемычку LK3 (для шины 1) или LK5 (для шины 2).
Контрольная
панель Galaxy
Встроенный
резистор
680 Ом
Перемычка LK3/LK5 должна быть установлена
A
B
A
B
Оконечный
резистор
680 Ом
A
B
Клавиатура/Keyprox
или
модуль

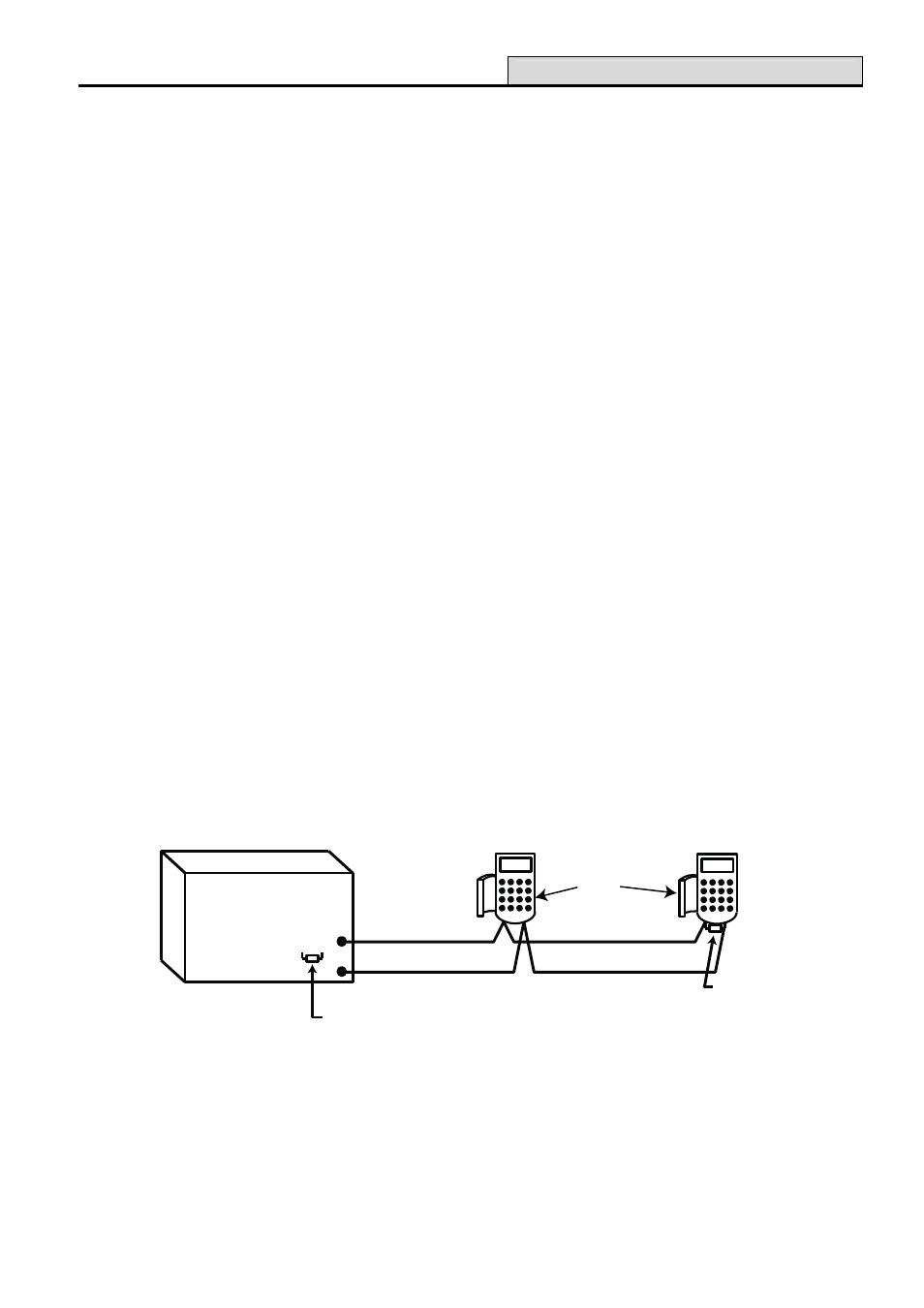

Рис. 2-6. Конфигурация шины данных
Любая шина AB может отводиться от панели не в одном, а в двух направлениях, как показано на
рис. 2-7. Это требует удаления перемычки на печатной плате контрольной панели:
удалите перемычку LK3 (для шины 1) или LK5 (для шины 2);
выведите две шины от контактов А и B;
установите оконечные резисторы сопротивлением 680 Ом на оба конца шины (см. рис. 2-7).
