Руководство по установке Galaxy Dimension
Выходы
23
Кнопки прерывания задержки выхода (постановка нажатием)
Шлейфы, запрограммированные как ПОСТАНОВКА НАЖАТИЕМ, допускают подключение
кнопки по нормально замкнутой (НЗ) или нормально разомкнутой (НР) схеме. При нажатии НЗ
кнопки, сопротивление шлейфа меняется с 1 кОм до 2 кОм, при нажатии НР кнопки – наоборот –
с 2 кОм до 1 кОм. При этом самое первое нажатие кнопки определит для системы ее состояние.
Примечание. Первое нажатие кнопки прерывания может не поставить систему на охрану, т.к.
это может оказаться процедурой инициализации кнопки. Если система
продолжает постановку, нажмите кнопку прерывания еще раз. Система встанет
на охрану при втором нажатии кнопки. Все последующие процедуры
постановки на охрану будут происходить уже по первому нажатию кнопки.
Подключение кнопки прерывания показано на рис. 2-14.
1%
Нормально разомкнутая
500 м
ИЛИ
Нормально замкнутая
1%
1%
1 кОм,
1%
Клеммы шлейфа
ключа-контакта
1 кОм,
1%
Клеммы шлейфа
кнопки прерывания
задержки выхода
1 кОм
1 кОм
1 кОм
1 кОм = снятие с охраны
2 кОм = постановка на охрану

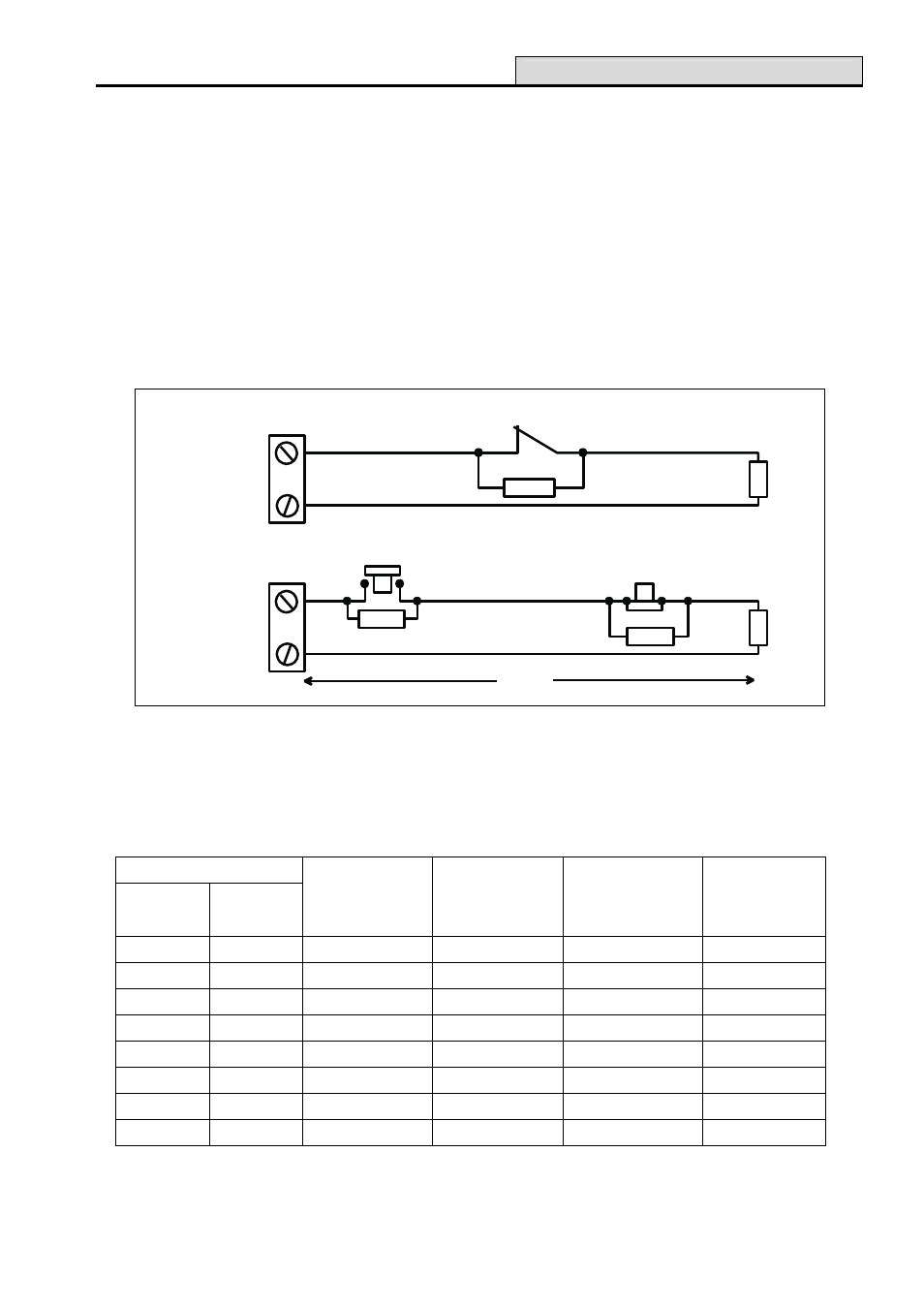

Рис. 2-14. Подключение ключа-контакта и кнопки прерывания задержки выхода
Выходы
Параметры выходов контрольной панели Galaxy Dimension представлены в табл. 2-9.
Адрес выхода
По
умолчанию
При
наличии
шины 0
Тип выхода
(по умолчанию)
Схема выхода
Коммутируемый
ток/напряжение
Полярность
выхода
1001 1001
Звонки
Транзисторный 400
мА при 12 В
Положительный
1002 1002
Строб
Реле с НЗК/НРК 1
А при 30 В
Реле не запитано
1003 1003
Нападение (PA)
Транзисторный 400
мА при 12 В
Положительный
1004 1004
Сброс
Транзисторный 400
мА при 12 В
Положительный
1011 0011
Постановка
Транзисторный 400
мА при 12 В
Положительный
1012 0012
Тревога
Транзисторный 400
мА при 12 В
Положительный
1013 0013
Подтверждение
Транзисторный 400
мА при 12 В
Положительный
1014 0014
Сброс
Транзисторный 400
мА при 12 В
Положительный
Таблица 2-9. Выходы контрольной панели
