Руководство по установке Galaxy Dimension
Подсистема контроля доступа
61
Подключение МАХ 3
Способ подключения МАХ 3 зависит от его
режима функционирования: автономного или
системного. На рис. 5-2 показаны схемы
подключения. МАХ
3 поставляется в двух
версиях, отличающихся типом контактов реле
для управления дверью. Версия МХ03 имеет
нормально замкнутые контакты реле, а МХ03-
NO – нормально разомкнутые.
Примечание. При использовании замков с
питанием переменным током
может потребоваться внешнее
реле.
Напряжение питания 12 В пост. тока
Ток в дежурном режиме 35 мА
Максимальный ток 50 мА
Максимальный ток,
коммутируемый реле
1 А при 30 В пост. тока
Масса (с упаковкой) 267 г
Размеры упаковки 185x120x48 мм (ДxШxВ)
Таблица 5-2. Характеристики МАХ 3
Тип панели Совместимость
Серия Galaxy Dimension Все версии
Серия Galaxy 2
Версия 1.4 и более
поздние
Серия Galaxy 8-512
Версия 2 и более
поздние
Таблица 5-3. Совместимость МАХ 3 с различными
типами панелей Galaxy
Фиолетовый -
+
C (Общий)
NC (НЗК)
NO (НРК)
Модуль реле
A060
Выход
управления
замком
+12 В
Подавитель
помех
ИЛИ
Замок двери
Зуммер
Вход датчика состояния двери
Вход RS-485 (A)
Дополнительный общий провод
Питание считывателя
Общий провод
Белый
Серый/Розовый
Зеленый
Синий
Розовый
Желтый
Коричневый
Серый
Красный/Синий
Черный
Красный
Свободный
Выход тревоги
Вход кнопки запроса на выход
Выход RS-485 (B)
Выход RS-485 (A)
Вход RS-485 (B)
НЗК
НРК
+12 В
+12 В
Подключение
к КП Galaxy
используется
при работе
считывателя
в системном
режиме
+12 В
Фиолетовый
Выход
управления
замком
Подавитель
помех

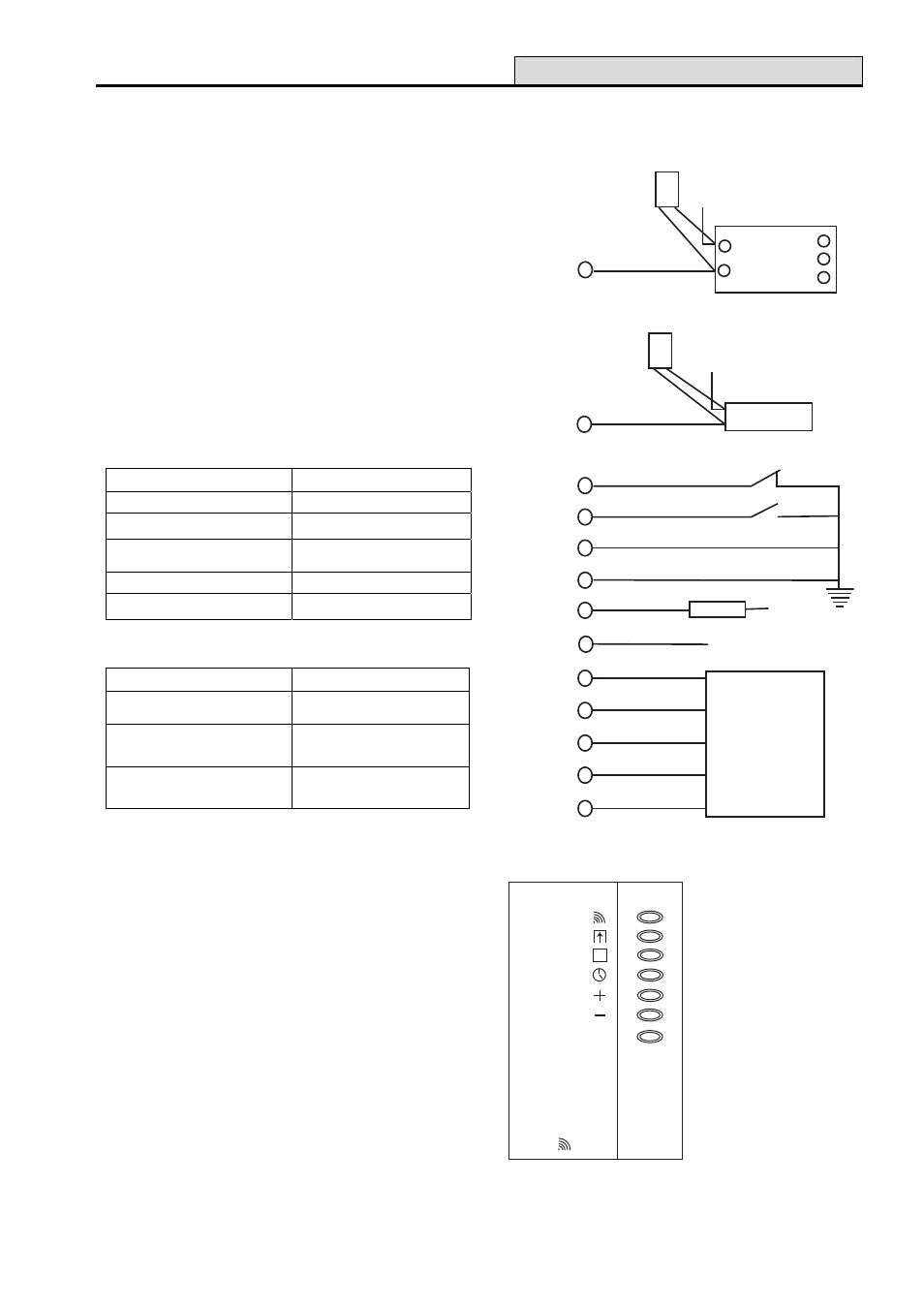

Рис. 5-2. Схемы подключения
x
P
MAX 3
1 = Чтение карты (желтый)
2 = Доступ разрешен (зеленый)
3 = Доступ запрещен (красный)
4 = Ночной режим (красный)
5 = Добавление карты (красный)
6 = Удаление карты (красный)
7 = Программирование (красный)
Рис. 5-3. Светодиоды МАХ3
