Руководство по установке Galaxy Dimension
Установка и подключение системы
11
Подключение Galaxy Dimension к телефонной линии
Контрольная панель подключается к телефонной линии через клеммы "LINE А" и "LINE В" в
соответствии с рис. 2-5. Подключение должно быть постоянным.
PHONE LINE
A B A B
Входящая
телефонная
линия
Телефонная розетка
входящей линии
Телефонный
разъем
Штекер RJ11
Телефонная розетка
для устройств на объекте

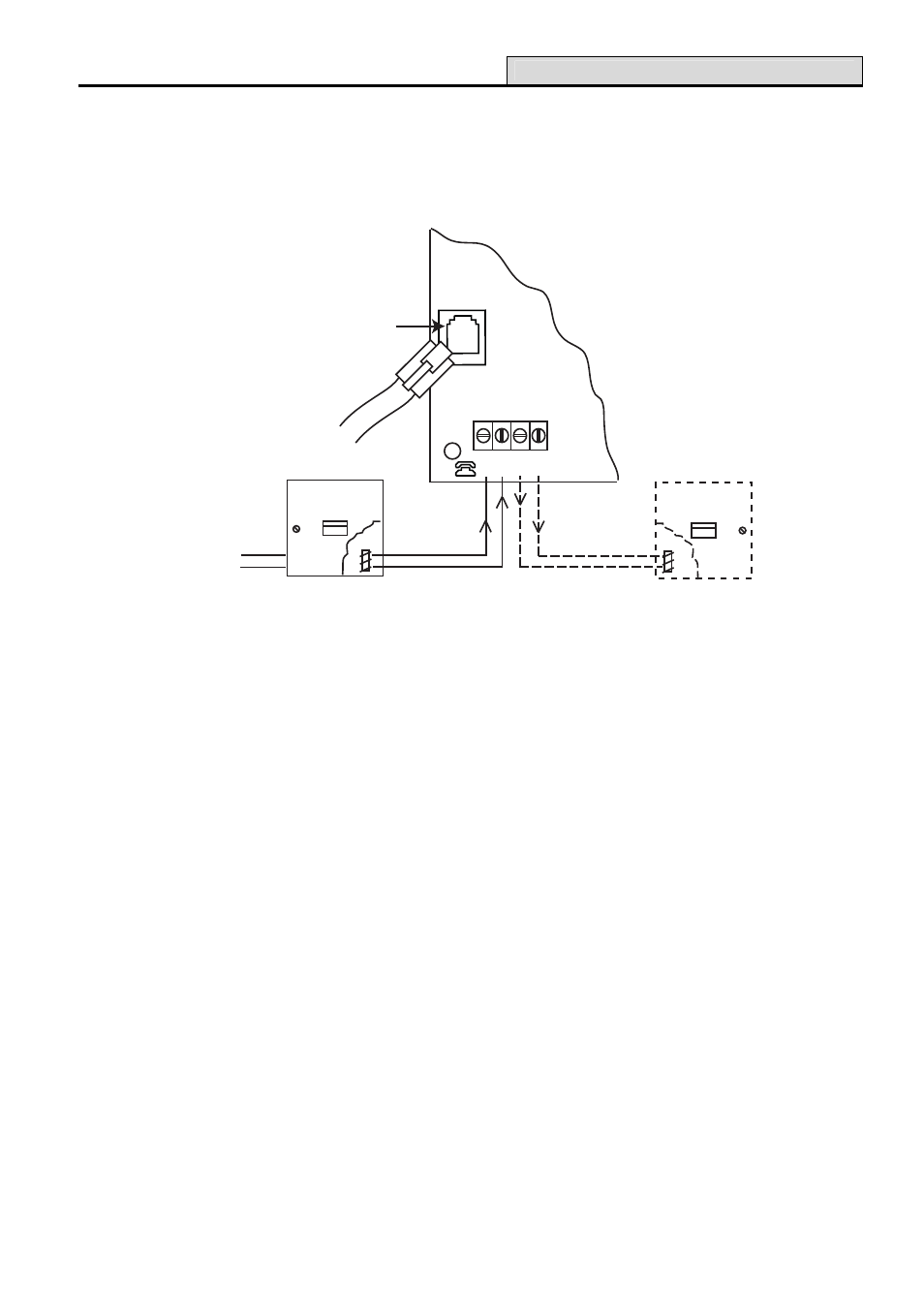

Рис. 2-5. Подключение Galaxy Dimension к телефонной линии
Примечания. 1. Входящая телефонная линия должна быть напрямую подключена к клеммам
"LINE А" и "LINE В" контрольной панели. Полярность подключения не имеет
значения.
2. Настоятельно рекомендуется, чтобы контрольная панель была единственным
устройством, подключенным к телефонной линии.
3. Если требуется подключить к телефонной линии какое-либо другое устройство
(например, телефонный аппарат), используйте клеммы "PHONE A" и
"PHONE B".
Существует два способа подключения встроенного автодозвонщика контрольной панели к
телефонной линии.
Способ 1
Используйте клеммную колодку (макс. диаметр проводника 2,8 мм) и кабель соответствующего
диаметра. Снимите внешнюю изоляцию кабеля приблизительно на 20 мм и зачистите каждый из
проводников на 4 мм. Подключите кабель входящей телефонной линии к клеммной колодке, как
это показано на рис. 2-5.
Способ 2
Используйте кабель со стандартным штекером RJ11 для подключения к телефонному разъему на
плате контрольной панели. Подключите другой конец кабеля к телефонной розетке входящей
линии.
Примечание. Не рекомендуется использовать цифровые абонентские линии (xDSL) для
подключения автодозвонщика контрольной панели. Если линия поддерживает
функции (xDSL), установите подходящий фильтр.
