Руководство по установке Galaxy Dimension

Периферийное оборудование

41

вмешательства.

Модуль мультиплексора аудио (MUX)

Модуль мультиплексора аудиосигналов позволяет подключить к системе 4 дополнительных
канала аудио. Модуль подключается к шине аудио RS-485 и функционирует как ведомое
устройство. К каждому каналу аудио можно подключить до трех пар "микрофон-
громкоговоритель" (например, модель TP800).

LK4

LK3

CMD 4

TMP 4

SPK 4

MIC 4

GND

SPARE

A

UDIO

A

B

PL6

GND

+4.5V

CMD 3

TMP 3

SPK 3

MIC 3

CMD 2

TMP 2

SPK 2

MIC 3

GND

+4.5V

CMD 1

TMP 1

SPK 1

MIC 1

F1

PL2

SW3

SW1

+12V

GND

Сервисный

разъем

Перемычка

оконечного резистора

для шины RS-485

Инженерный разъем

шины аудио

Шина аудио

RS-485

Датчик снятия

со стены

Предохранитель

для +4,5 В

Клеммы для

подключения

четырех каналов

аудио

Разъем

расширения аудио

Диагностические

светодиоды

ПРИМЕЧАНИЕ:

Разъем расширения

аудио не используется

в текущей версии.

Поворотный

переключатель

выбора адреса

Вход питания

12 В пост. тока

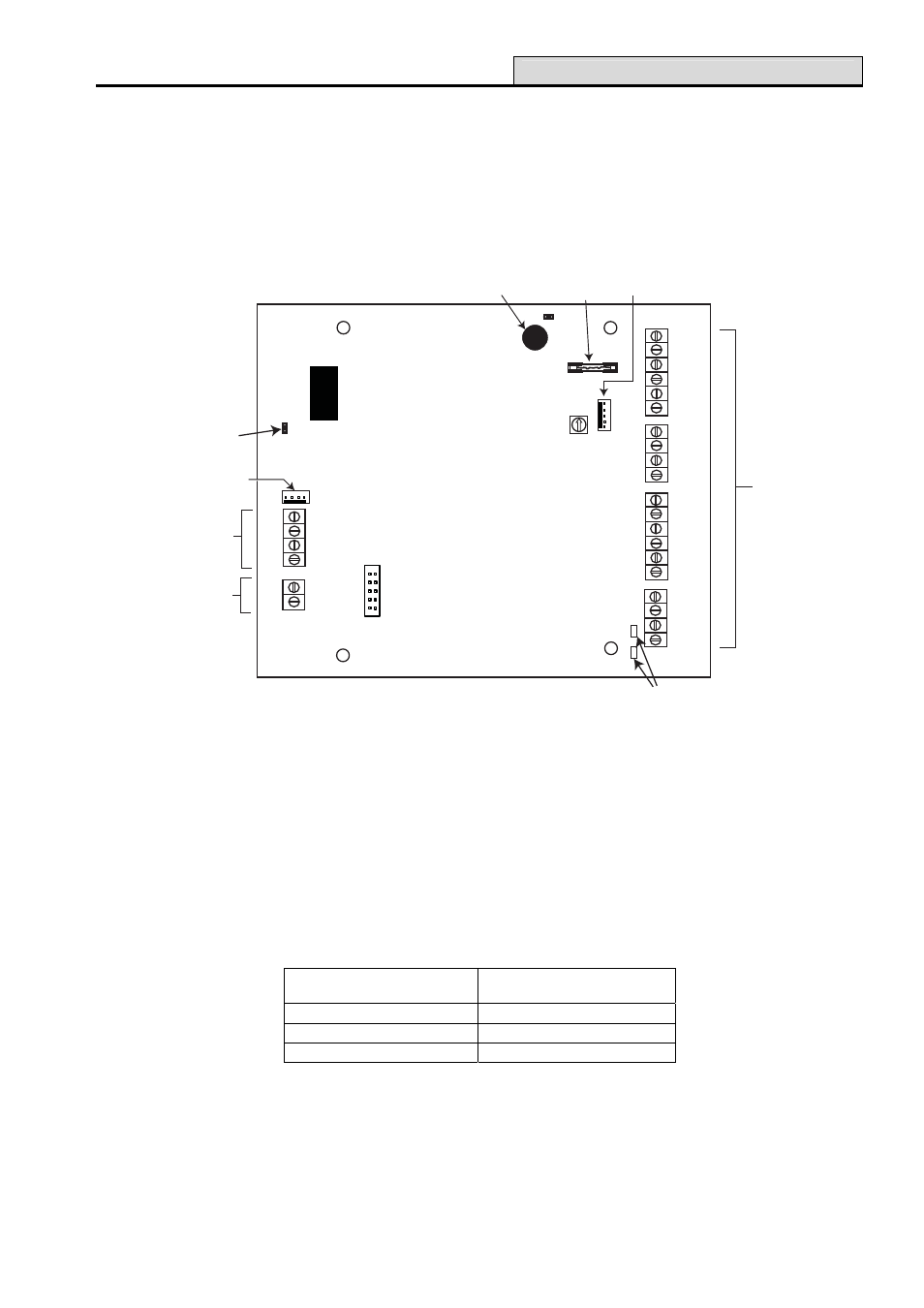

Рис. 3-8. Плата модуля мультиплексора аудио

Адресация

Каждому модулю мультиплексора аудио необходимо назначить неповторяющийся адрес перед
подключением к источнику питания. Адрес устанавливается с помощью поворотного
переключателя на плате (SW1). Диапазон действующих адресов: 0-7.

Подключение модуля мультиплексора к интерфейсу аудио

Модуль мультиплексора подключается к интерфейсу аудио по шине аудио RS-485. Таблица 3-10
показывает способ подключения.

Модуль интерфейса

аудио

Модуль мультиплексора

аудио

GND

GND

Audio A

Audio A

Audio B

Audio B

Таблица 3-10. Подключение модуля мультиплексора аудио

Примечание. Питание модуля мультиплексора аудио может осуществляться либо от источника

питания контрольной панели, либо от локального источника (например,
PowerRIO). Питание подключается согласно рис. 3-8.
