Ключ памяти SPI
26
Разъем для подключения ключа памяти SPI
Ключ SPI (Serial Peripheral Interface) используется для копирования и перезаписи данных
программирования контрольной панели и обновления версии программного обеспечения.
Установка ключа SPI
Ключ подключается напрямую к разъему на плате контрольной панели. Ключ SPI имеет 10-
контактный разъем.
Внимание!
Всегда отключайте питание платы контрольной панели ПЕРЕД подключением
ключа SPI. Несоблюдение этого правила приведет к повреждению ключа.
Никогда не используйте "горячее" подключение ключа SPI.
Примечание. Соблюдайте правильное положение ключа при его установке (рис. 2-19).
10-контактный
разъем
Защитная
крышка
Ключ SPI
Плата
контрольной
панели
Разъем для
ключа SPI

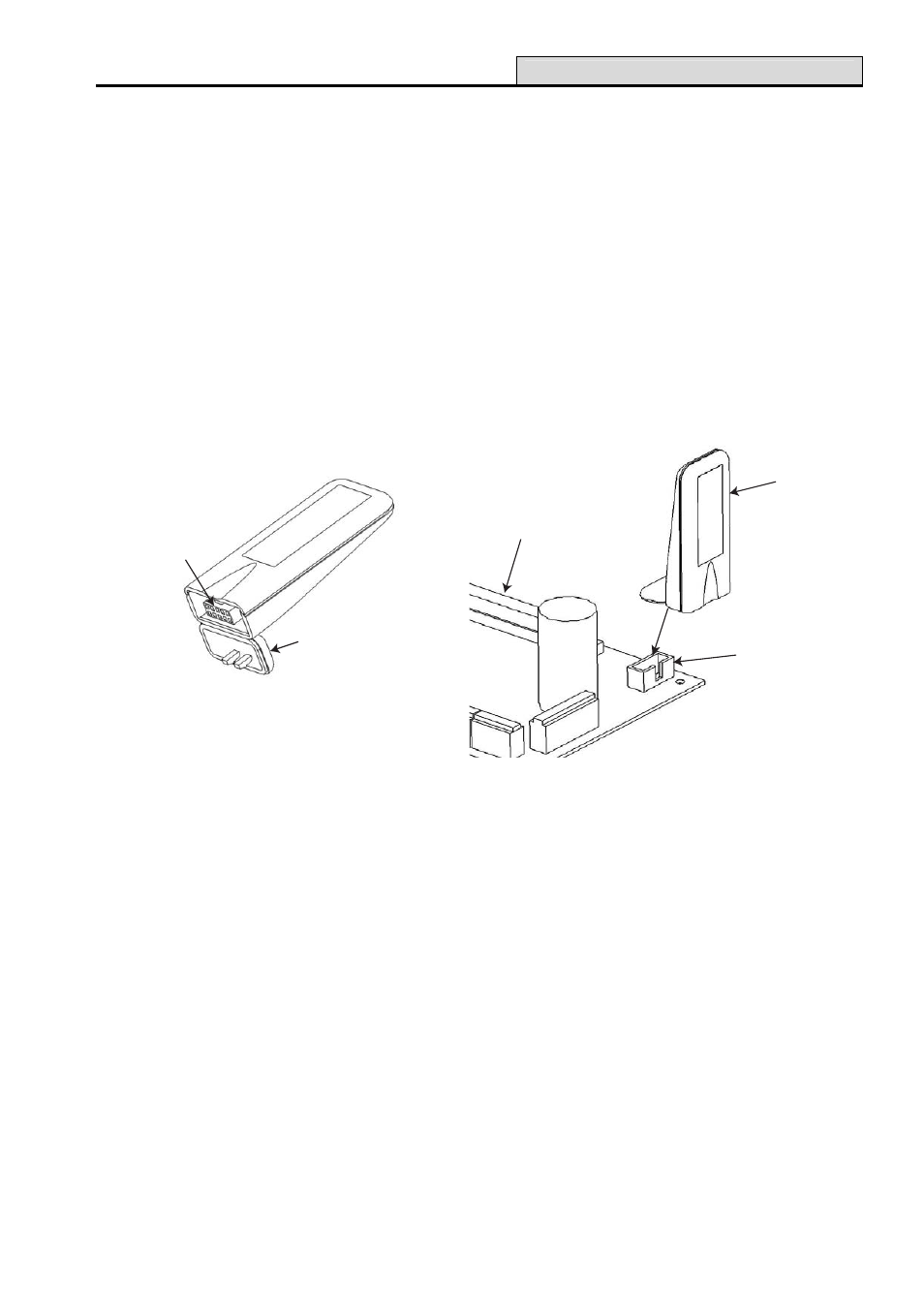

Рис. 2-18. Ключ SPI Рис. 2-19. Расположение разъема для ключа SPI
1. Откиньте защитную крышку 10-контактного разъема ключа.
2. Установите ключ SPI в разъем на плате контрольной панели Galaxy Dimension.
Снятие ключа SPI
Внимание! Всегда отключайте питание платы контрольной панели ПЕРЕД отключением
ключа SPI. Несоблюдение этого правила приведет к повреждению ключа.
Никогда не используйте "горячее" отключение ключа SPI.
1. Выньте ключ SPI из разъема на плате контрольной панели Galaxy Dimension.
2. Закройте защитную крышку 10-контактного разъема ключа.
