Страница 33: Основная плата
Руководство по установке Galaxy Dimension
Периферийное оборудование
33
Источники питания контрольной панели Galaxy
Для контрольных панелей Galaxy Dimension поставляются два типа источников питания.
Galaxy Power RIO включает в себя плату источника питания и основную плату модуля со
встроенным расширителем шлейфов и выходов RIO.
Galaxy Power Unit включает в себя плату источника питания и основную плату модуля без
расширителя RIO.
Внимание!
На плате источника питания присутствует опасное для жизни напряжение.
Обязательно отключайте питание сети перед снятием передней крышки
корпуса.
Оба типа источников питания могут быть использованы с контрольными панелями Galaxy
Dimension. Количество источников питания Power RIO и Power Unit, подключаемых к шинам
данных контрольной панели, соответствует числу модулей RIO.
1 1/2 2 3 3/4 4
5 5/6 6 7 7/8 8
Входы шлейфов
РАДИАТОР
Шина
данных
Выходы
электронных
ключей
AC BATPWR 0 V
OP1
OP2
OP3
OP4
LID
TAMP
OW
TAMP
+14,5
0 V
+12 V1
A(DO)
B(DI)
F1
F4
F3
F2
LK1
LK2
LK3
LK4
-BAT
+BAT
AC/F
BT
0 V
14,5
0 V
13,8
Светодиод 1
(связь)
Светодиод 2
(сеть)
+12 V2
0 V
0 V
FAULT OP
Вход шлейфа датчика
снятия со стены
Разъем
блока питания
LK5
LK10
SLAVE
E/E
Клеммы батареи
резервного
питания
Поворотный
переключатель
выбора адреса
Основная плата
Клеммы
внешней
сирены
Вход шлейфа датчика
открывания корпуса
Выходы
питания 12 В
Выходы индикации
неисправностей
Клеммная
колодка
Разъем
питания
К основной
плате
Плата источника
питания
НЕЙТРАЛЬ
ФАЗА
13.8V
0V
14.5V
0V
BT
AC/F
ВНИМАНИЕ! Плата источника питания
подключена к сетевому напряжению.
Перед открыванием корпуса панели
всегда отключайте питание сети на
время не менее 1 минуты.

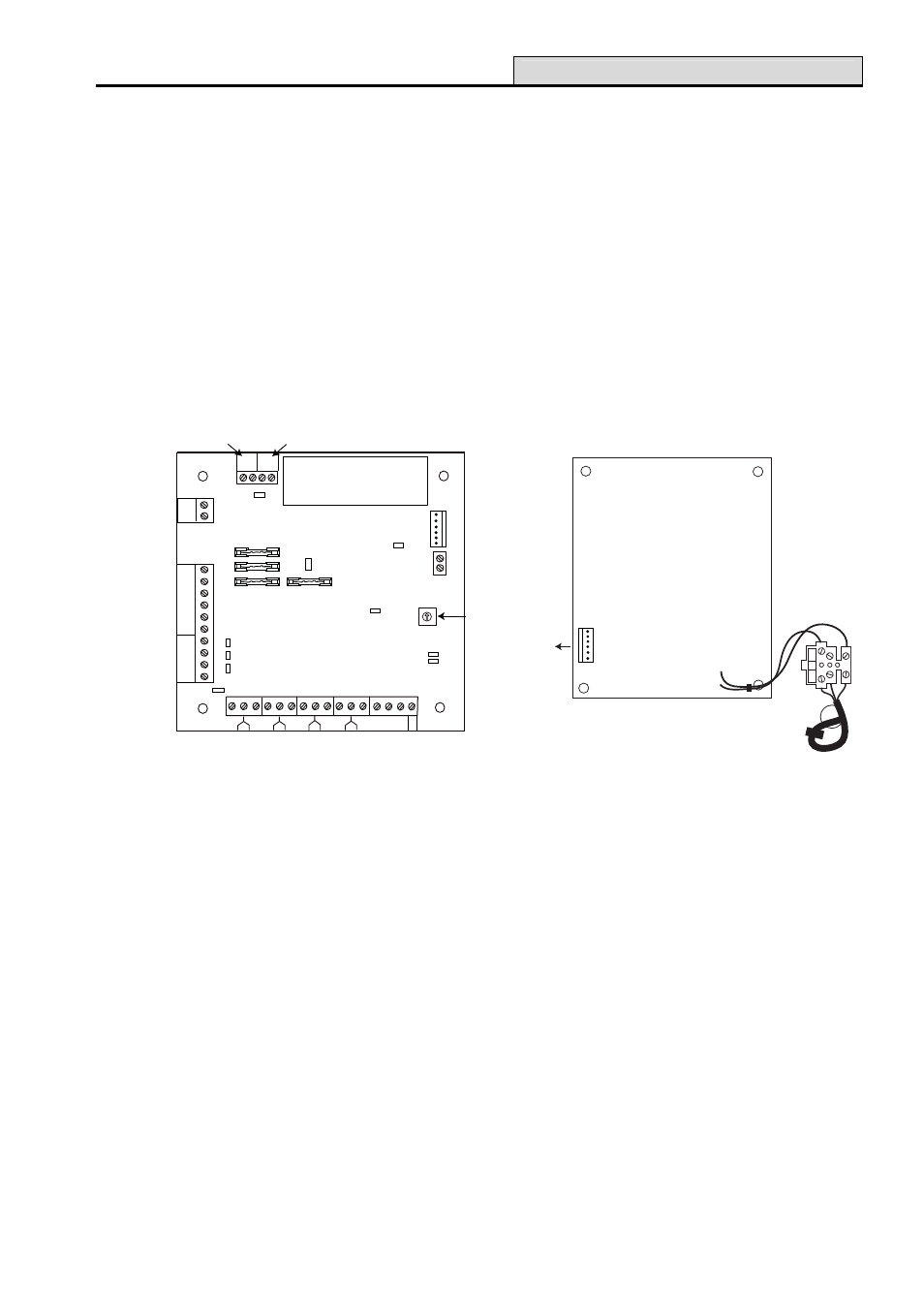

Рис. 3-2. Источник питания Galaxy
Конфигурация
Источник питания Galaxy содержит основную плату и плату источника питания. Они
соединяются между собой 6-проводным кабелем. Источник питания подключается к
контрольной панели по шине данных RS-485. Он может использоваться вместо стандартного
расширителя (RIO), для исключения проблем с питанием, когда расширитель установлен на
большом расстоянии от контрольной панели.
Расширитель блока питания имеет восемь программируемых шлейфов и четыре
программируемых выхода. Они адресуются в системе аналогично стандартному расширителю
Galaxy.
Когда выход активизирован, нагрузка переключается на общую клемму питания расширителя
("0V"). Перемычки LK1-LK4 определяют режим работы выходов. Если перемычка не
установлена, соответствующий ей выход будет находиться в неподключенном состоянии
(высокий импеданс). При установленной перемычке на выход будет подаваться +12 В.
Установленная перемычка LK5 отключает датчик открывания корпуса модуля (если он не
используется).
Перемычки "SLAVE" и "E/E" должны быть установлены для работы модуля в обычном режиме.
FAULT OP AC. Это транзисторный выход открытого коллектора. Выход переходит в активное
состояние при отключении сетевого питания.
