Руководство по установке Galaxy Dimension

Периферийное оборудование

34

FAULT OP BAT. Это транзисторный выход открытого коллектора. Выход переходит в активное
состояние при разряде или неисправности батареи резервного питания.
FAULT OP POWER. Это транзисторный выход открытого коллектора. Выход переходит в
активное состояние при неисправности любого выхода постоянного тока ("+12V1", "+12V2" или
"+14,5").

Установка

Установку и техническое обслуживание должен выполнять только квалифицированный инженер.
Источник питания Galaxy Dimension должен быть подключен к сети переменного тока 220 В, 50
Гц через предохранитель, рассчитанный на ток не более 3 А.
Источник питания поставляется в стальном корпусе. Выполните его установку согласно
приведенным ниже указаниям.
1. Пропустите кабель питания через отверстие с правой стороны корпуса. Надежно закрепите

кабель на корпусе с помощью стягивающего хомута, как показано на рис. 3.

Хомут для

фиксации

кабеля

Сетевой кабель

Клеммная

колодка

Монтажное отверстие

Задняя

крышка

корпуса

Основная

плата

Плата

источника

питания

Датчик снятия

со стены

Датчик открывания

корпуса

Сое

динит

ельный

кабе

ль

(6 пров

одник

ов)

Монтажное отверстие

Монтажное отверстие

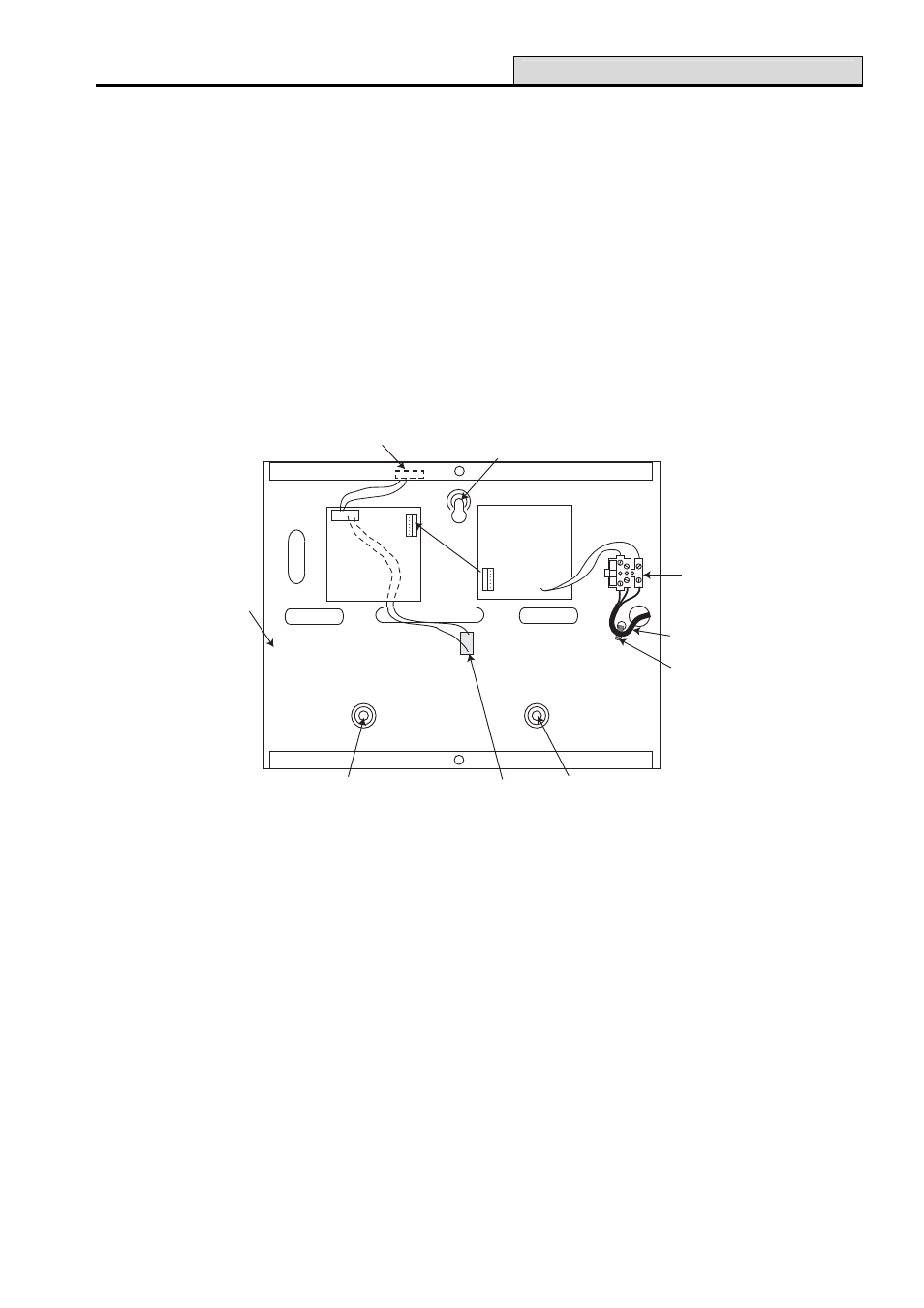

Рис. 3-3. Корпус источника питания

2. Закрепите корпус контрольной панели на стене, используя три винта М8 длиной 40 мм с

круглой шляпкой через крепежные отверстия.
Используемый для питания кабель должен быть трехжильным (провод с зелено-желтой
изоляцией используется для подключения заземления) и соответствовать потребляемому
току.

3. Подключите провода к клеммной колодке следующим образом:

 голубой (без напряжения / ноль) – подключается к клемме "N";

 желто-зеленый (заземление) – подключается к клемме "Е";

 коричневый (под напряжением / фаза) – подключается к клемме "L".

Примечание. Другие подключения к клеммной колодке питания не допускаются.
Все электрические подключения должны производиться в соответствии с местными
стандартами.
4. Подключите сетевое питание. Источник питания может быть запитан от батареи путем

кратковременного закорачивания перемычки LK10. Никогда не оставляйте подключенной
перемычку LK10, так как это приведет к глубокому разряду батареи. Используйте LK10
только для первоначального запуска источника питания от батареи.
