85
Индикация на считывателях МАХ
Если выбрать пункт меню ПРОТОКОЛ СКУД в инженерном режиме, то после нажатия клавиши
# отображается адрес считывателя. При этом адрес отображается при помощи светодиодов
считывателя МАХ и на дисплее клавиатуры (рис. 6-1).
Рис. 6-1. Индикация адреса светодиодами считывателя
Номер шины данных индицируется верхним рядом светодиодов на считывателях МАХ или
вторым и третьим светодиодами сверху на считывателях MicroMAX/MAX3. Нижние светодиоды
отображают адрес считывателя на шине данных. Верхний светодиод считывателя
MicroMAX/MAX3 в этом режиме не используется и отключен.

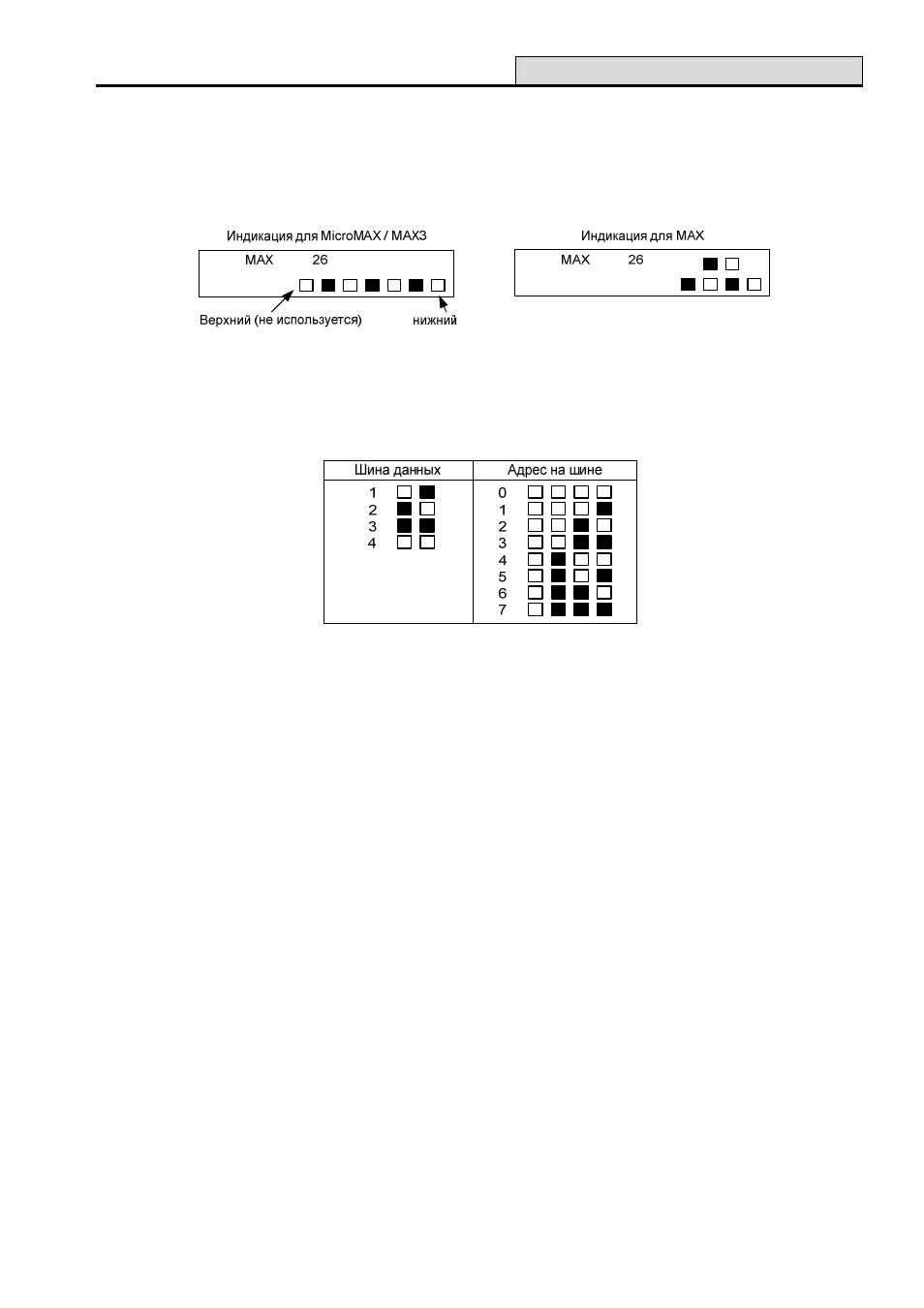

Рис. 6-2. Индикация номера шины и адреса считывателя
Адресация считывателей
Первая цифра двузначного номера относится к шине, по которой связан модуль (шина 1 на
Galaxy GD-48, шины 1-2 на Galaxy GD-96/248 и шины 1-4 на Galaxy 520). Вторая цифра –
физический адрес считывателя на шине RS-485. Например, адрес считывателя 25 указывает, что
он находится на шине 2 и его адрес 5.
Нажатие клавиши # дает графическое изображение адреса считывателя в двоичном формате (рис.
6-2). Два верхних символа показывают адрес шины RS-485, а четыре нижних – физический адрес
устройства.
Описание для считывателя
Описание считывателя может состоять из 16 символов, которые вводятся в пункте меню 69.2.2
(Параметры МАХ) или 69.3.1 (Параметры DCM).
Инженерный режим
При выборе пункта меню Протокол СКУД в инженерном режиме, каждый системный
считыватель и модуль DCM отображает свой адрес, соответствующими светодиодами. Чтобы
помочь инженеру идентифицировать каждый из считывателей, клавиатура графически
отображает адреса считывателей на дисплее. Сравнивая изображения  (светодиод выключен) и

(включен) на дисплее клавиатуры и состояние светодиодов считывателей, инженер может
идентифицировать каждый считыватель.
