Установка системы Sennheiser SDC 8200
59

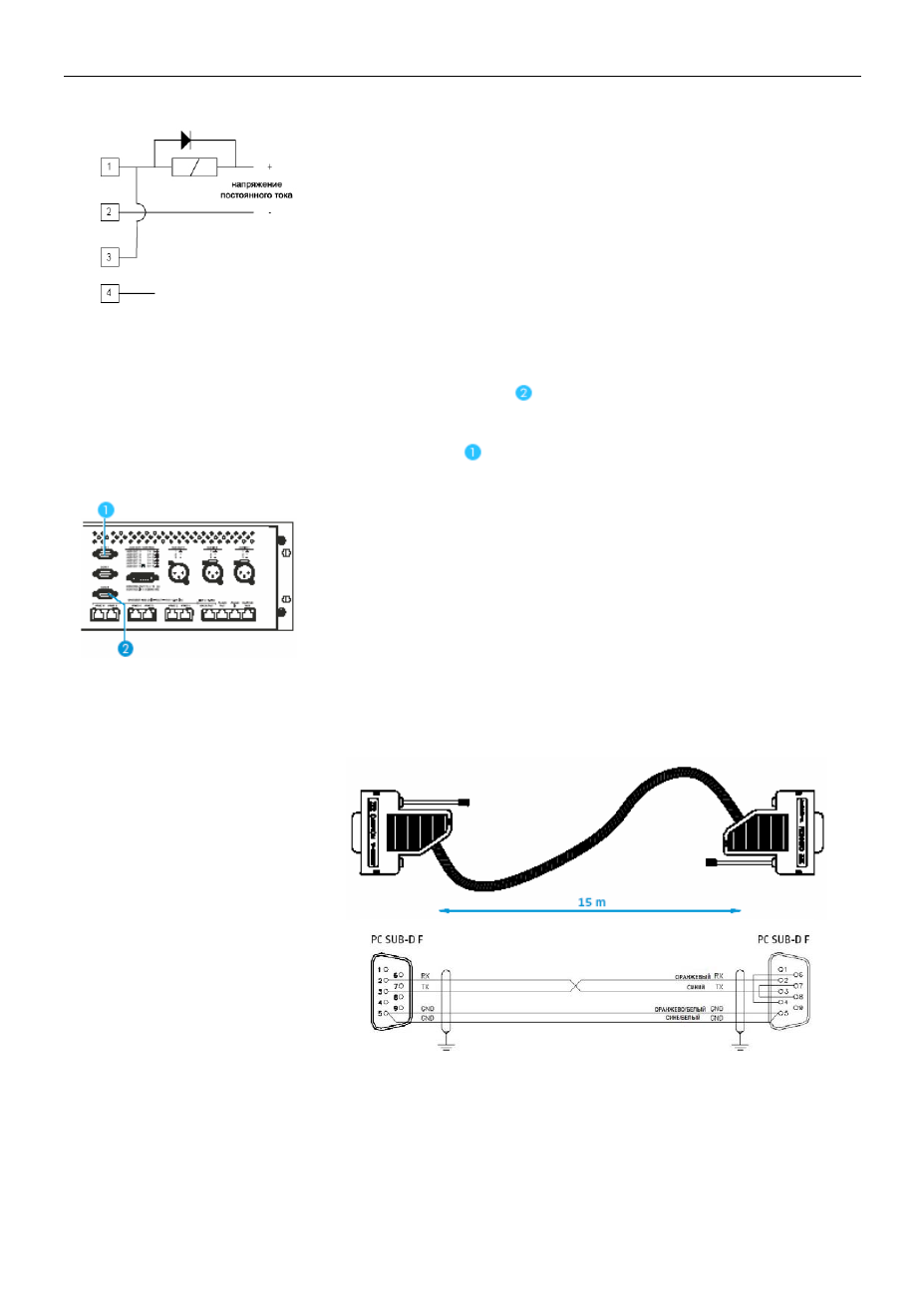

Если Вы подключаете источники постоянного тока, например
катушки реле, удостоверьтесь в том, что следующие ограничения
не превышаются!
● Максимальный ток нагрузки (непрерывный) = 1,8 A
● Максимальное напряжение на нагрузке = 60 В
● Сопротивление в открытом состоянии = 0,15 Ом
Подключение персонального компьютера к центральному блоку
Если ваша система включает в себя пульты переводчика, то вам
потребуется
персональный компьютер с двумя
последовательными интерфейсами:
Программное обеспечение, управляющее процессом
конференции, получает доступ к конфигурации конференции
через интерфейс COM 3 центрального блока.
Программное обеспечение, управляющее процессом перевода,
получает доступ к конфигурации системы перевода через
интерфейс COM 1 центрального блока.
Чтобы подключить РС к центральному блоку:
► Соедините один последовательный интерфейс персонального
компьютера и порт COM 3 2 центрального блока.
► Подключите второй последовательный интерфейс
персонального компьютера и порт COM 1 1 центрального
блока.
Внимание!
Если Вы используете больше одного центрального блока, то
персональный компьютер должен быть подключен к
центральному блоку, который сконфигурирован как "мастер".
Чтобы подключить персональный компьютер к центральному
блоку, вам потребуются следующие кабели:
Контакт 1: не подключен Контакт 1: не подключен
Контакт 2: RX ( прием) Контакт 2: RX ( прием)
Контакт 3: TX ( передача) Контакт 3: TX ( передача)
Контакт 4: не подключен Контакт 4: не подключен
Контакт 5: Земля Контакт 5: Земля
Контакт 6: не подключен Контакт 6: не подключен
Контакт 7: не подключен Контакт 7: не подключен
Контакт 8: не подключен Контакт 8: не подключен
Контакт 9: не подключен Контакт 9: не подключен
