Установка системы Sennheiser SDC 8200
58

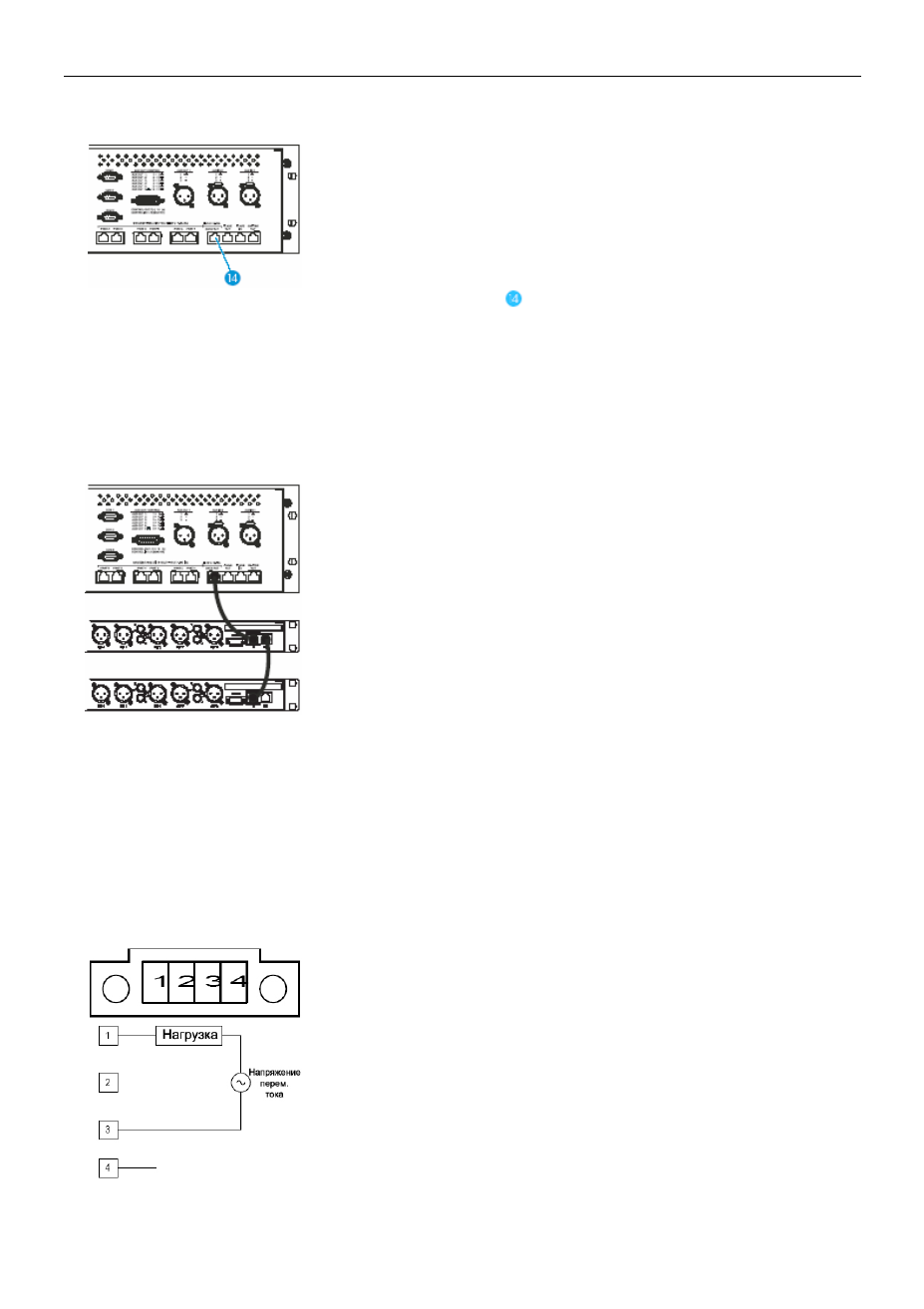

Подключение блока аналоговых выходов SDC 8200 AO к
центральному блоку
SDC 8200 CU
Дополнительные каналы перевода можно вывести через
трансформаторные
балансные разъемы XLR-3M блока
аналоговых выходов SDC 8200 AO или через небалансные
разъемы, расположенные рядом с ними.
Чтобы подключить SDC 8200 AO к центральному блоку:
► Подключите черный разъем RJ 45 системного кабеля к
разъему DATA OUT центрального блока.
► Подключите серый разъем RJ 45 системного кабеля к разъему
DIGITAL BUS IN блока аналоговых выходов.
Подключение нескольких блоков аналоговых выходов SDC 8200
AO к центральному блоку SDC 8200 CU
Чтобы подключить несколько SDC 8200 AO к центральному
блоку:
► Подключите разъем DIGITAL BUS OUT первого блока SDC
8200 AO к разъему DIGITAL BUS IN второго блока SDC 8200
AO, и так далее.
Внимание!
К центральному блоку SDC 8200 CU можно последовательно
подключить до четырех блоков SDC 8200 AO.
Подключение внешних устройств к разъему phoenix SDC 8200 AO
SDC 8200 AO оснащен релейным контактом (на разъеме phoenix),
с помощью которого можно включать и отключать внешние
устройства (например, магнитофон). Когда консоль
активизирована, контакт закрыт, а когда ни одна из консолей не
активизирована, контакт открыт.
Контакты разъема Phoenix пронумерованы слева направо, как
показано на рисунке.
Если Вы включаете или выключаете нагрузку переменного тока,
например, электронное реле, контакты 1 и 3 будут разомкнуты
или замкнуты. Поэтому необходимо удостовериться в том, что не
превышаются следующие ограничения:
● Максимальный ток нагрузки (непрерывный) = 1 A
● Максимальное напряжение на нагрузке = 60 В
● Сопротивление в открытом состоянии = 0,5 Ом
