Детальное описание компонентов системы Sennheiser SDC 8200
24

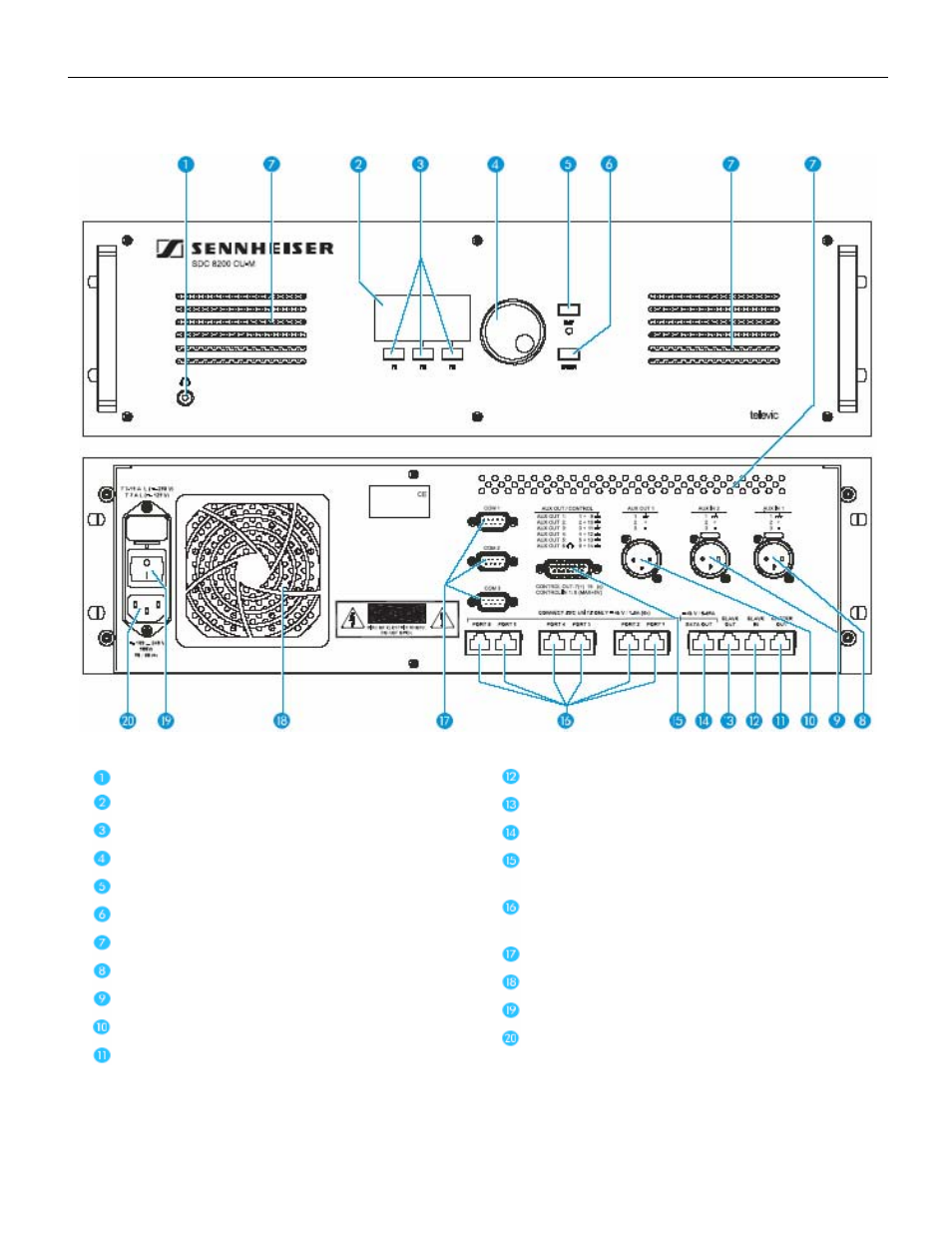

Центральный блок SDC 8200 CU-М
Выход на наушники (моно джек 3.5 мм)
Дисплей
Функциональные клавиши F1 - F3
Колесо для выбора меню (Jog)
Клавиша EXIT (выход, отмена)
Клавиша ENTER (ввод)
Вентиляционные отверстия
Аудио вход AUX IN 1 (разъем XLR-3F)
Аудио вход AUX IN 2 (разъем XLR-3F)
Аудио выход AUX OUT 1 (разъем XLR-3M)
Основной выход MASTER OUT
(разъем RJ 45), не подключен
Гнездо SLAVE IN (RJ 45) не подключено
Гнездо SLAVE OUT (RJ 45) не подключено
Гнездо DATA OUT (RJ 45) не подключено
Аудио выходы AUX OUT 1-6
(15-штырьковый разъем sub-D)
Разъемы PORT 1 - PORT 6 (RJ 45) для
кабельного подключения цепочками
Последовательные порты COM 1 - 3
Вентилятор блока питания
Кнопка POWER (электропитание)
Разъем шнура электропитания
