Структурирование системы Sennheiser SDC 8200
45
Внимание!
В следующих примерах применяется стандартная длина
системных кабелей между конференц-пультами в 3 м. Несмотря
на это, в реальных ситуациях возможно применение кабелей
другой длины или кабелей разной длины в одной и той же
цепочке.
Чтобы удостовериться, что все пульты обеспечиваются
напряжением не менее 30 V, пожалуйста изучите главу
“Определение максимальной длины кабелей” на странице 47.

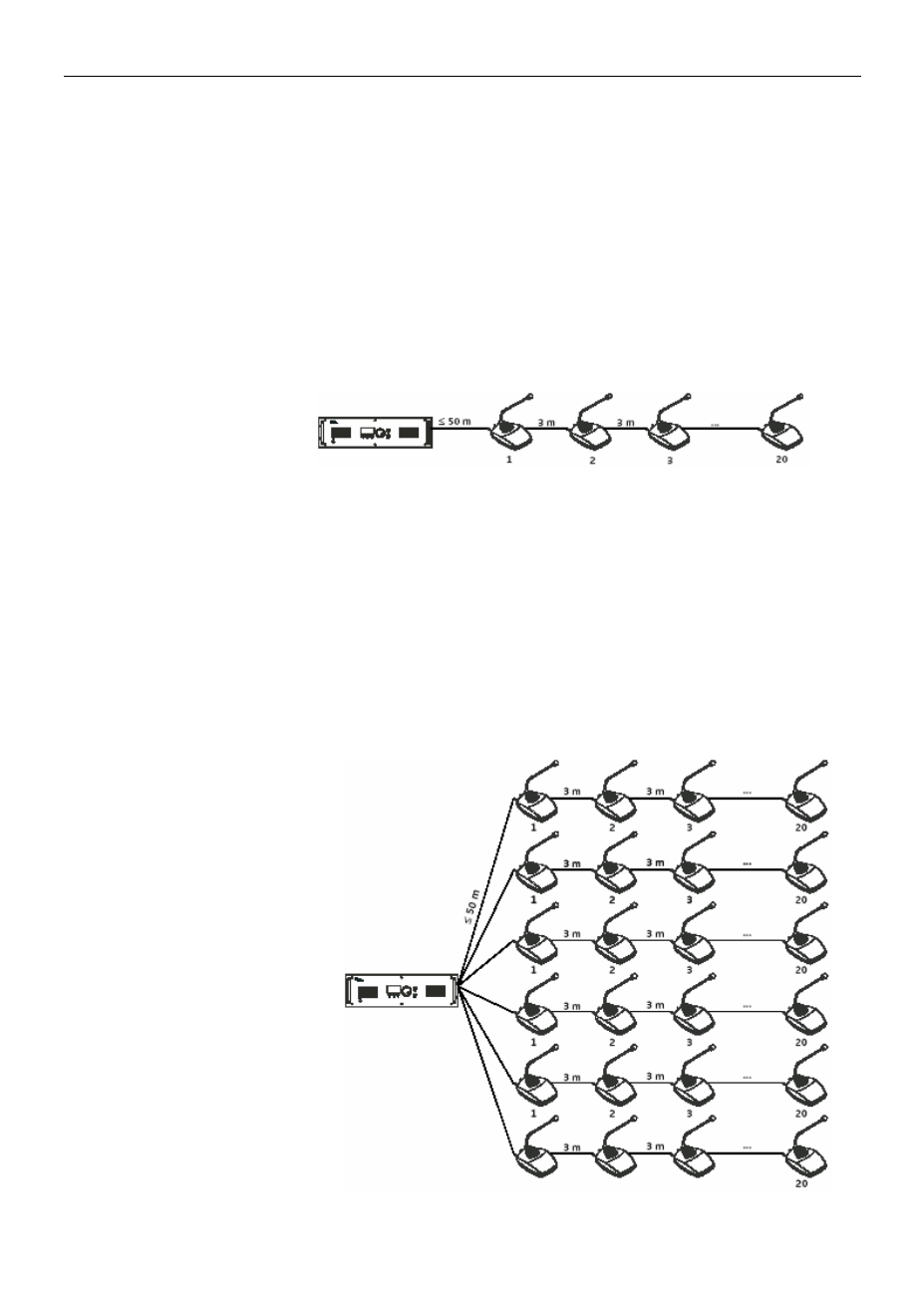

Схема расширения (1): один центральный блок и до 20 пультов
Для малых конференц-систем (схема расширения 1) можно
соединить в одну цепочку до 20 конференц-пультов и пультов
переводчиков.
X Вычислите максимальную длину кабелей с помощью программы
“Powercalc.exe” (см. “Определение максимальной длины кабелей” на
странице 47), что гарантирует получение всеми пультами
корректного напряжения питания.
Схема расширения (2): один центральный блок и до 120 или 50
пультов
Для конференц-систем по схеме расширения (2), к одному
центральному блоку SDC 8200 CU можно подключить до шести
цепочек по 20 пультов в каждой (6 x 20 = 120). Это
максимальное количество пультов, которое можно подключать к
одному центральному блоку.
