Структурирование системы Sennheiser SDC 8200
44
Структурирование системы SDC 8200
В данной главе содержится информация о том, каким образом можно
структурировать вашу систему, и какие компоненты требуются для
различных схем расширения.
Также в конце данной главы помещен краткий обзор дополнительного
звукового оборудования, которое можно подключить к системе.

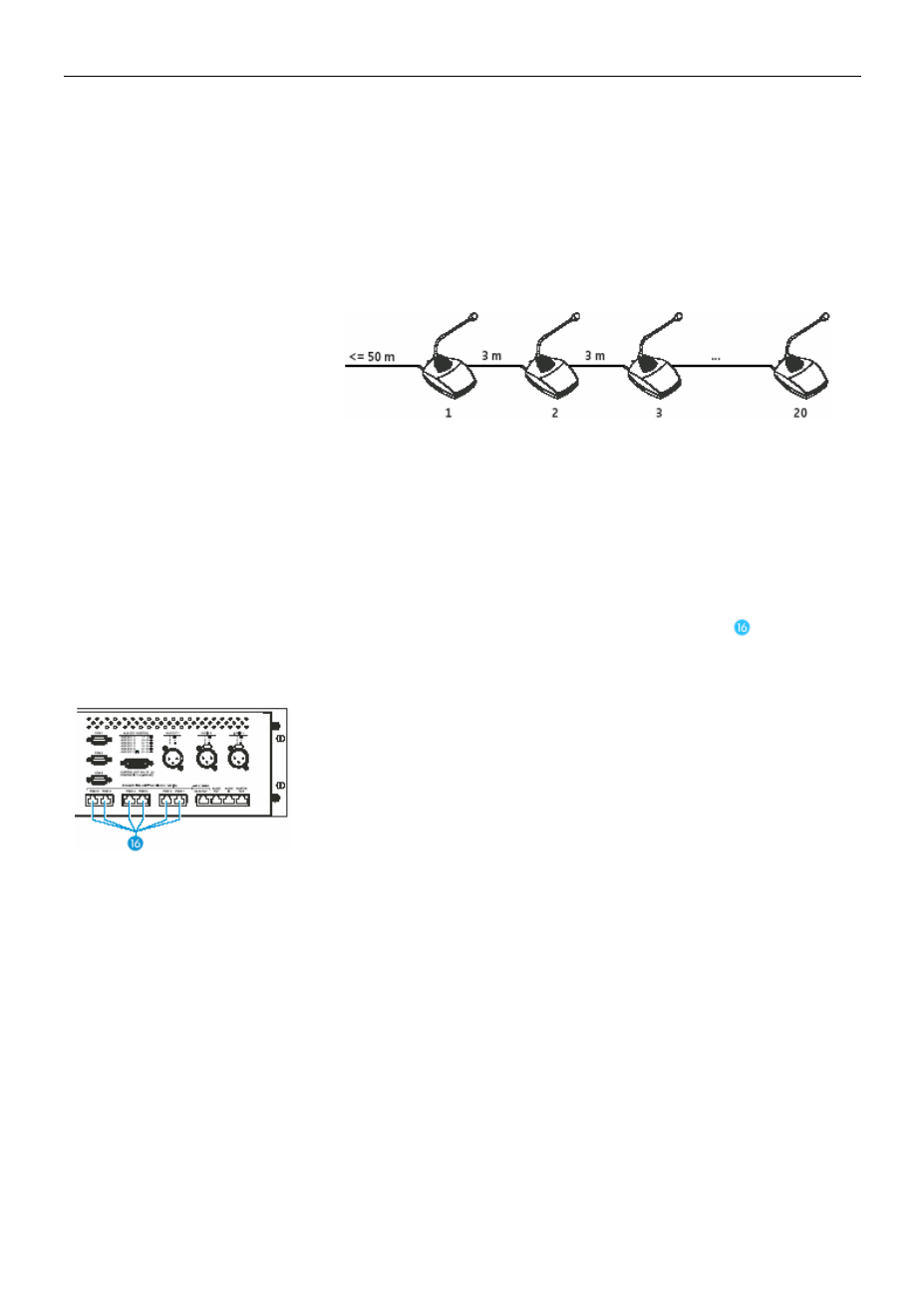

Коммутация конференц-пультов и пультов переводчиков
С помощью системных кабелей подключите пульты между собой в
цепочки.
При подсоединении пультов в цепочки, пожалуйста, обратите внимание
на следующее:
●
Конференц-пульты и пульты переводчика можно подсоединять в
любом порядке.
●
В одну цепочку можно соединить максимум 20 пультов.
● Все
пульты
должны
быть
обеспечены
электропитанием
соответствующего напряжения (см. “Определение максимальной
длины кабелей” на странице 47).
Подключение цепочек к центральному блоку
Цепочку можно подключить к любому из шести портов
.
● К центральному блоку SDC 8200 CU можно подключить до 120 (6 x
20) пультов.
● К центральному блоку SDC 8200 CU-M можно подключить до 50
(напр., 5 x 10 или 3 x 15 + 1 x 5) пультов.
Расстояние между центральным блоком и первым пультом цепочки не
должно превышать 100 м.
X
Вычислите максимальную длину кабелей с помощью программы
“Powercalc.exe” (см. “Определение максимальной длины кабелей” на
странице 47), что гарантирует получение всеми пультами
корректного напряжения питания.
Соединение между собой до 12 центральных блоков
Для структурирования конференц-систем с количеством пультов до
1024 вы можете соединить между собой до 12 центральных блоков SDC
8200 CU (см. “Соединение нескольких центральных блоков между
собой в режимах "мастер"/подчиненный” на стр. 54).
Центральные блоки SDC 8200 CU-M между собой
не соединяются
.
Три схемы расширения
В зависимости от количества делегатов конференции различают три
разные схемы расширения:
●
Схема расширения (1) включает в себя один центральный блок и до
20 пультов
●
Схема расширения (2) включает в себя один центр. блок SDC 8200
CU и до 120 пультов или один центр. блок SDC 8200 CU-M и до 50
пультов
●
Схема расширения (3) включает в себя несколько центральных
блоков SDC 8200 CU и до 1024 пультов
