Тип 42–37
Прилагаемую к регулятору импульсную трубку
присоединить
к нему согл. Рис. 1.
По месту монтажа потребителем проложить
плюсовую импульсную трубку с диаметром
8 мм (стандарт), 10 мм или 12 мм от нижней
диафрагменной
полости
к
прямой
линии
трубопровода установки.
Тип 42–39
Прилагаемые к регулятору импульсные трубки
присоединить к нему согл. Рис. 1. При
использовании
в
качестве
регулятора
перепада давления и расхода со стороны
пользователя
дополнительно
провести
импульсную трубку от мембранной полости C к
обратной линии трубопровода установки. При
использовании в качестве регулятора расхода
и давления подключение мембранной камеры
C остается незанятым.
Комплект импульсных трубок · Комплект
для непосредственного отбора давления с
корпуса
клапана
можно
заказать
как
принадлежности на фирме SAMSON. См.
также T 3095.
Дроссельный игольчатый клапан · Если
регулятор
склонен
к
колебаниям,
рекомендуется в устанавливаемую по месту
импульсную
трубку
(подсоединение
на
приводе) встраивать дроссельный игольчатый
клапан от SAMSON.
Указание:
Дроссельные
игольчатые
клапаны,
уравнительные
сосуды
и
штуцерные соединения поставляются как
дополнительные элементы по заказу.
Перечень принадлежностей приведен в
T 3095.
EB 3017 RU
9
Монтаж

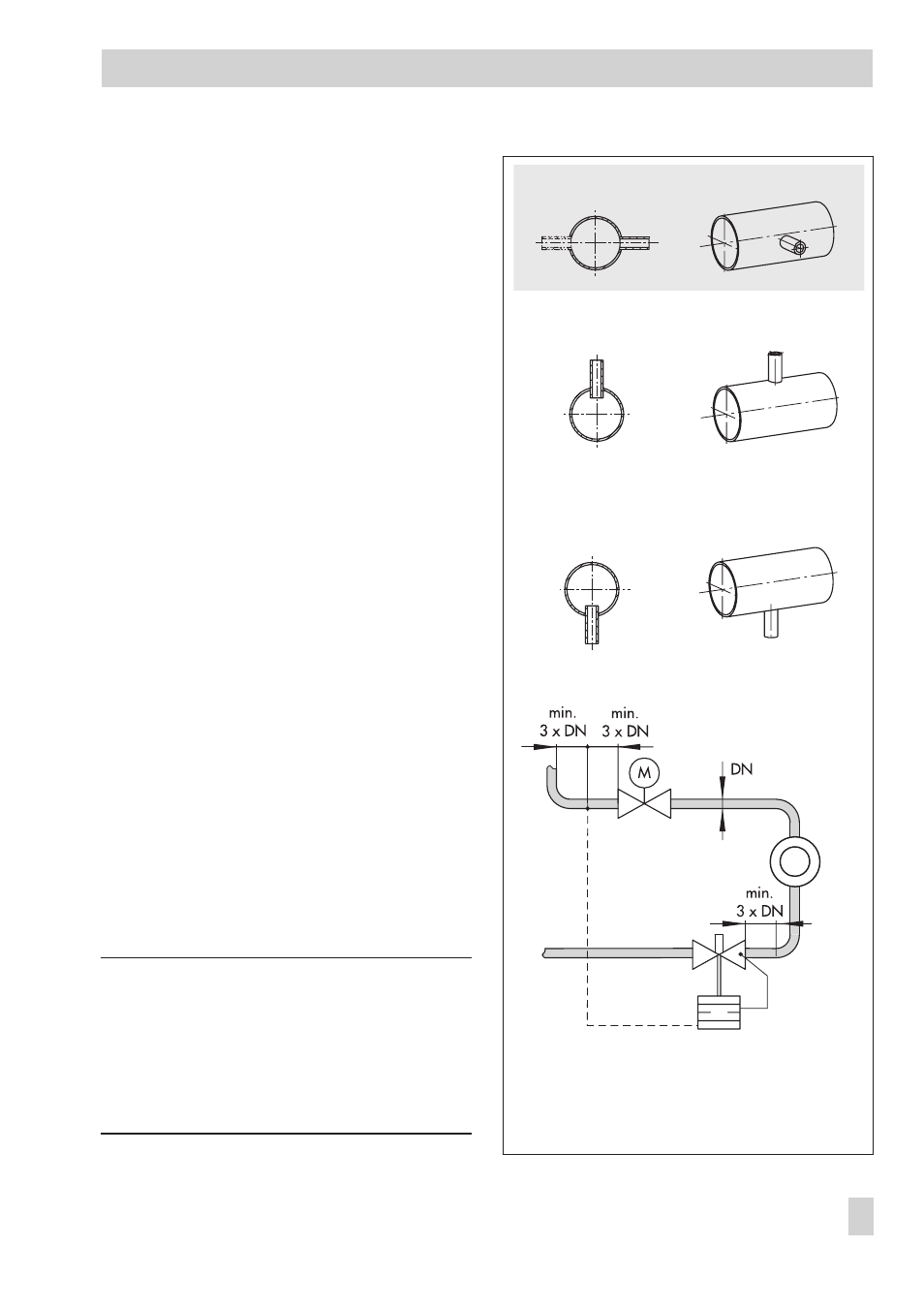

Рис. 5 · Подсоединение импульсной трубки
5.1 · Подсоединение импульсной трубки, в
зависимости от трассировки трубок
5.3 · Отбор вверху – неправильно –
неправльно!
5.4 · Отбор боковой – оптимально –
5.2 · Отбор внизу – неправильно –
правильно!
DN = номинальный диаметр
неправльно!
