EB 3017 RU
5
Конструкция и принцип действия

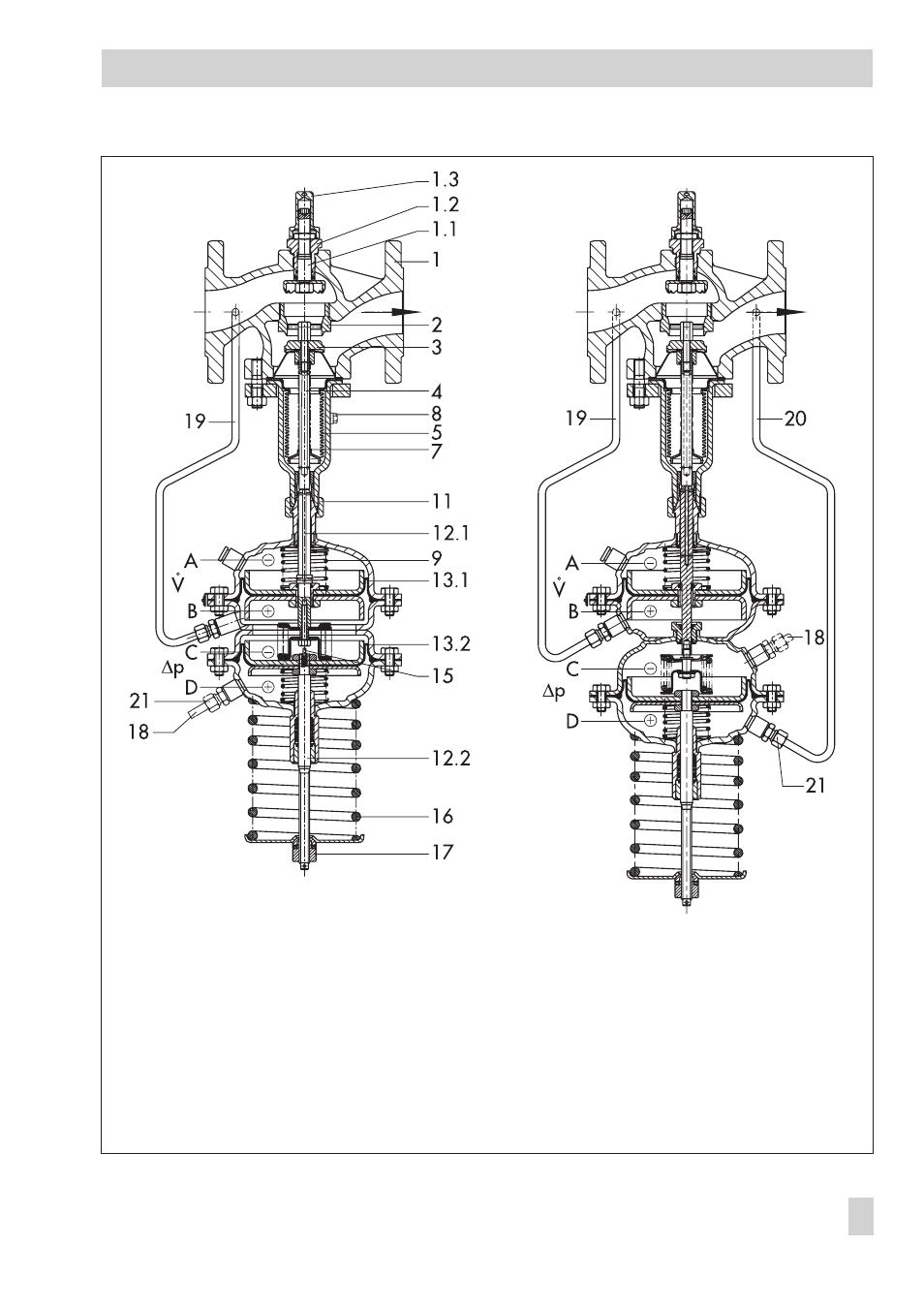

Рис. 1 · Принцип действия регулятора, клапан с сильфонной компенсацией давления
Тип 42–39
Тип 42–37
Клапан
типа 2423 с
разгруженным
Привод
типа 2427
Привод
типа 2429
1
Корпус клапана
1.1
Дроссель уставки расхода
1.2
Контргайка
1.3
Колпачок
2
Седло
3
Конус
4
Шток конуса
5
Разгрузочный сильфон
7
Пружина
8
Выпуск воздуха (начиная с
DN 125/с разгруженным
сильфоном)
9
Пружина эфф. давления
11
Накидная гайка
12.1
верхний шток мембраны
12.2
нижний шток мембраны
13.1
верхняя установочная мембрана
13.2
нижняя установочная мембрана
15
Предохранитель перегруз.
(Ограничитель усилий с внутр.
байпасом)
16
Пружина задающая
17
Задание уставки
18
Импульсная трубка пользоват.
19
Импульсная трубка (+)
V
.
20
Импульсная трубка (+)
Δ
p
21
Дроссель для демпфирования
сигнала
