минусового регулятора разности давления
Δ
p.
Соответствующие мембранные полости имеют
собственные подключения импульсных трубок.
Примечание к типам 42–37 DoT è
42–39 DoT.
Эти
регуляторы
применяются
за
сч¸т
подсоединения двойного подключения DoT с
датчиком регулятора температуры типа 2231
одновременно
для
регулирования
или
ограничения температуры.
См.
также
инструкции
по
монтажу
и
эксплуатации:
EB 3019 для двойного подсоединения DoT è
EB 2231 для датчика регулятора температуры
типа 2231 – 2235.
6
EB 3017 RU
Конструкция и принцип действия

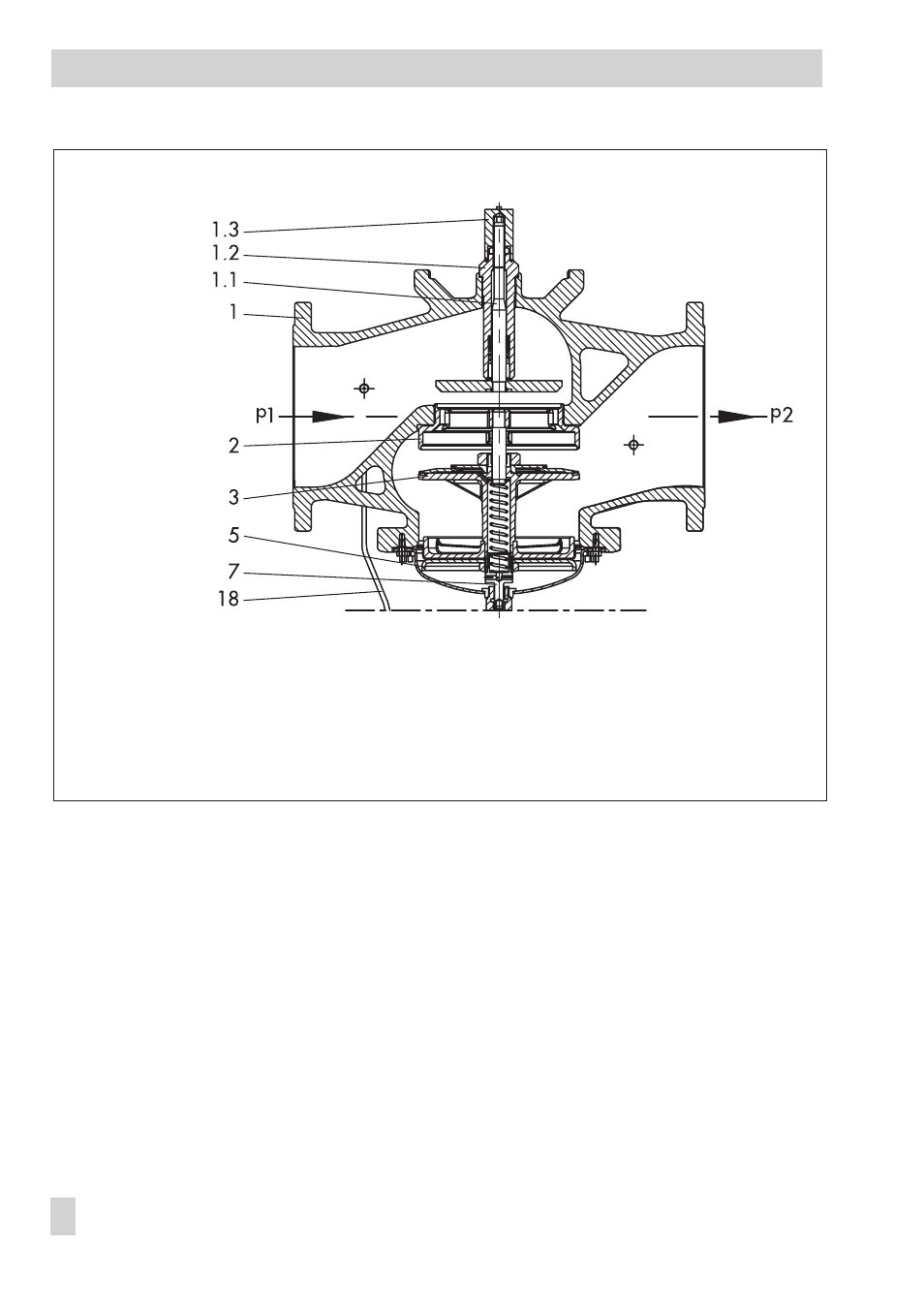

Рис. 2 · Принцип действия регулятора, клапан с мембраной компенцацией давления
Тип 42–37/Тип 42–39 · DN 125 – 250 · с мембранной компенсацией давления
Привод
типа 2427/29
Клапан типа 2423 с
мембранной компенсацией
1
Корпус клапана
1.1
Дроссель регулировки расхода –
выставление заданного значения
1.2
Контргайка
1.3
Колпачок
2
Седло
3
Конус
5
Разгрузочная мембрана
7
Шток конуса
18
Импульсная трубка
