3.2.2 Уставка перепада давления
Указание:
Перед
установкой
уставки
перепада давления необходимо сократить
максимальный расход примерно на 5 %, для
чего прикрыть запорный клапана байпасе
или в системе потребителя.
Если
используется
клапан
с
электроприводом, перекрыть его примерно
до 10 % его хода.
Уставку
перепада
давления
выставить,
отпуская пружину (16), вращением против
часовой
стрелки.
При
этом
сравнивать
давления в прямом и обратном трубопроводе
на встроенных манометрах (см. Рис. 3). Если
нужно задавать маленькие уставки перепада
давления,
рекомендуется
использовать
дифференциальный манометр вместо двух
манометров.
4
Вращая гайку (17) по часовой стрелке,
получают большие уставки перепада
давления, против часовой стрелки –
меньшие.
EB 3017 RU
15
Обслуживание

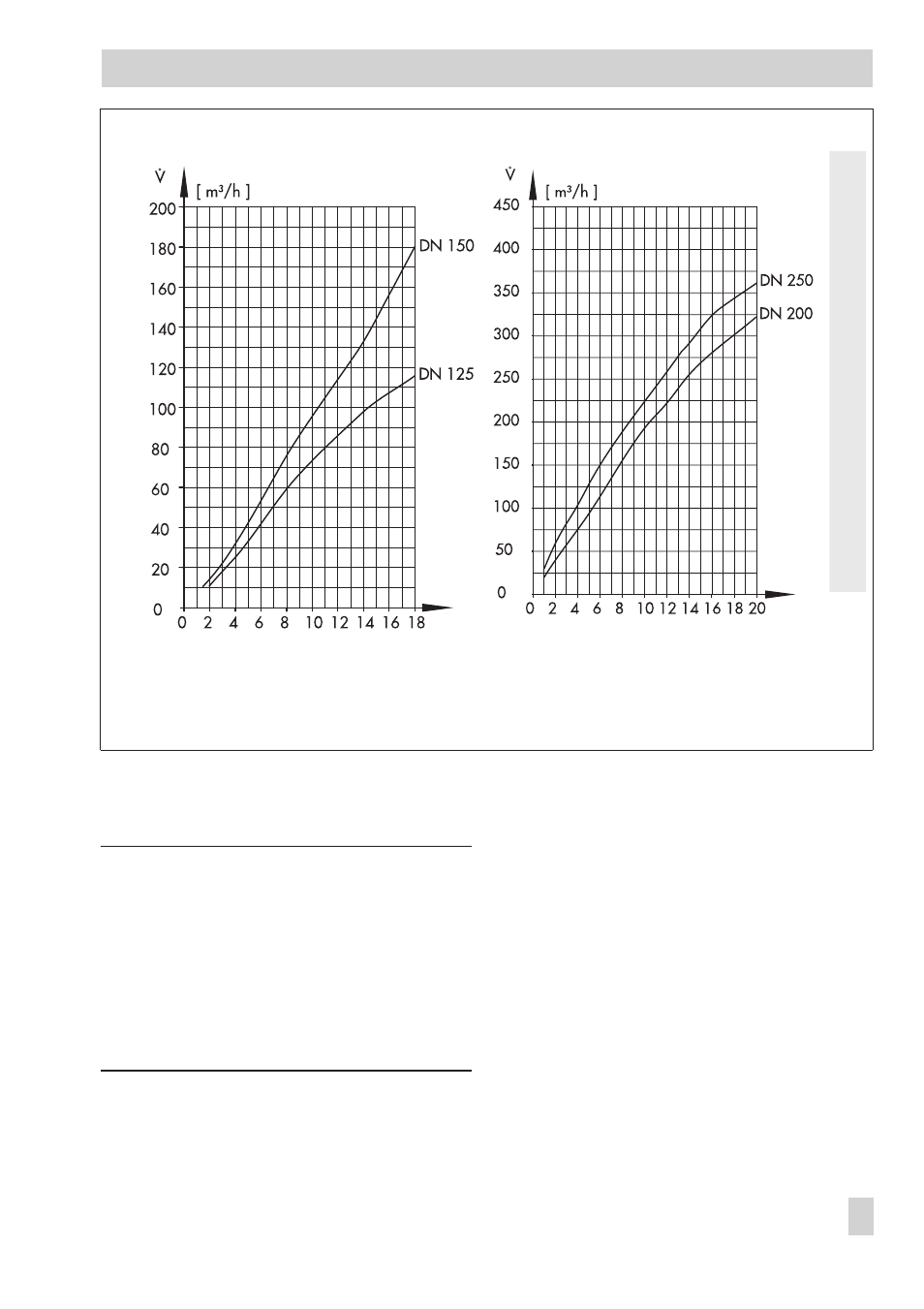

Рис. 9 · Установочная диаграмма для типа 2423 с мембранной компенсацией давления, DN 125–250
DN 200, DN 250 · A = 320 ñì
2
·
Δ
p
Wirk
= 0,2 бар
с мембранной компенсацией давления
DN 125, DN 150 · A = 320 cm
2
·
Δ
p
Wirk
= 0,2 бар,
с мембранной компенсацией давления
Обороты задатчика уставки (дросселя)
Установочная
диаграмма
подходит
для
воды!
