Уравнительный сосуд · Требуется
для
жидкостей с температурами свыше 150 °C.
Уравнительный сосуд заполнять перед пуском
в работу средой, подлежащей регулированию.
Сосуд
помогает предотвращать прямой
контакт «горячей среды» с мембраной.
В зависимости от обстоятельств
устанавливать уравнительный сосуд
соответственно в «горячей» импульсной
трубке. Монтажное положение обозначено
наклейкой, стрелкой и выштампованной с
верхней стороны надписью «oben»/верх.
Выполнять монтаж вблизи отвода давления из
прямой линии или на высоте клапана (см.
Рис. 6) так, чтобы импульсная трубка по
меньшей мере проходила от центральной оси
трубопровода до привода. Таким образом
обеспечивается
достаточное охлаждение
горячей среды.
ВНИМАНИЕ!
Обязательно
выдержать заданное
положение монтажа и расстояние, иначе
будет
нарушена работоспособность
арматуры.
2.3 Грязеуловитель
Установленный в подающей линии
грязеуловитель задерживает инородные
частицы и загрязнения, переносимые
измеряемой средой. Фирма SAMSON
предлагает для этих целей грязеуловитель
типа 2N/2 NI (ñì. T 1010).
Грязеуловитель устанавливается перед
регулятором. Направление потока среды
должно совпадать со стрелкой на корпусе.
Сетчатая корзинка должна свисать вниз или – в
случае пара – стоять сбоку. Необходимо
предусмотреть при монтаже достаточно места
для
извлечения корзинки в случае
необходимости.
2.4 Запорный клапан
Перед грязеуловителем и на выходе обратного
трубопровода
поставить по ручному
запорному клапану (см. Рис. 3). С их помощью
установку
можно отключить для чистки,
техобслуживания или при длительных
перерывах в работе.
2.5 Манометр
Для слежения за действующим в установке
давлением перед регулятором и после него
установить манометры. Манометр на стороне
меньшего давления ставить после места
отбора давления.
10
EB 3017 RU
Монтаж

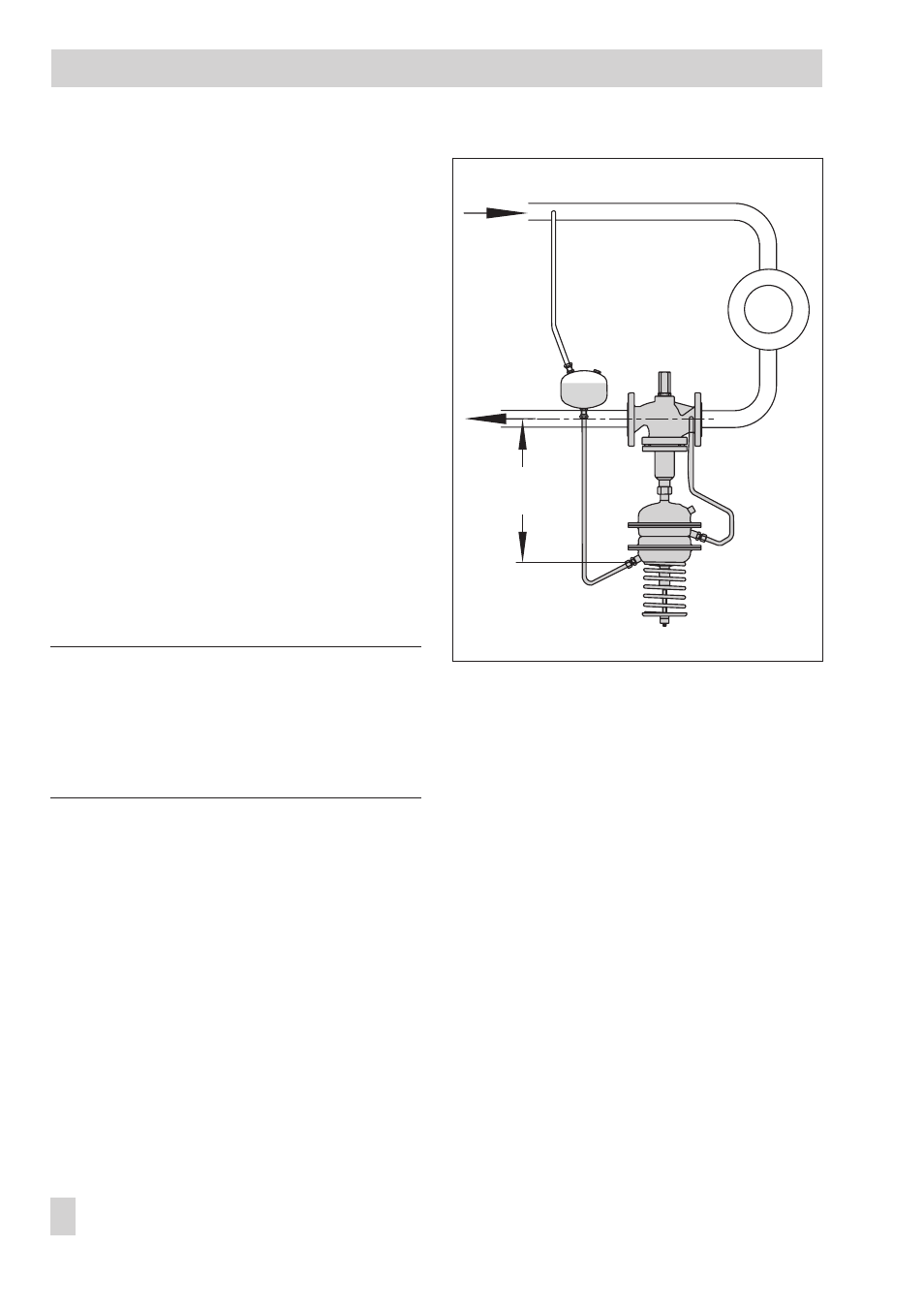

Рис. 6 · Тип 42–37 с уравнительным сосудом
Миним. длина
импульсной
T
1
>150 °C
T
2
<150 °C
Тип 42–37
