Обслуживание

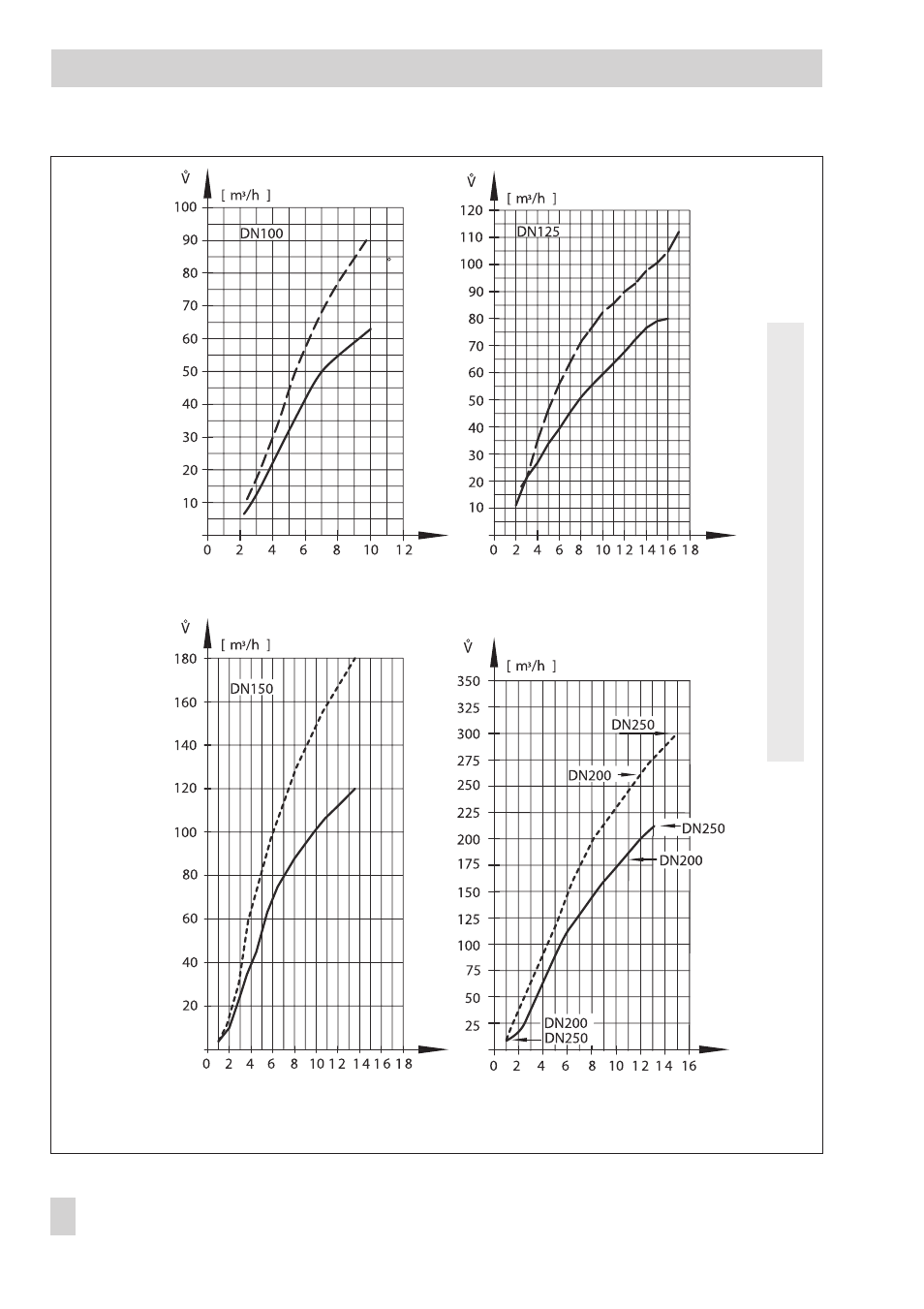

Рис. 8 · Установочная диаграмма для типа 2423 с сильфонной компенсацией давления, DN 100–250
Обороты задатчика уставки (дросселя)
Обороты задатчика уставки (дросселя)
Установочная
диаграмма
подходит
для
воды!
– – – – Δ
p
Wirk
= 0,5 áàð
______
Δ
p
Wirk
= 0,2 бар
