6
Фирменные таблички
Клапан и привод имеют по фирменной табличке.
EB 3017 RU
19
Фирменные таблички

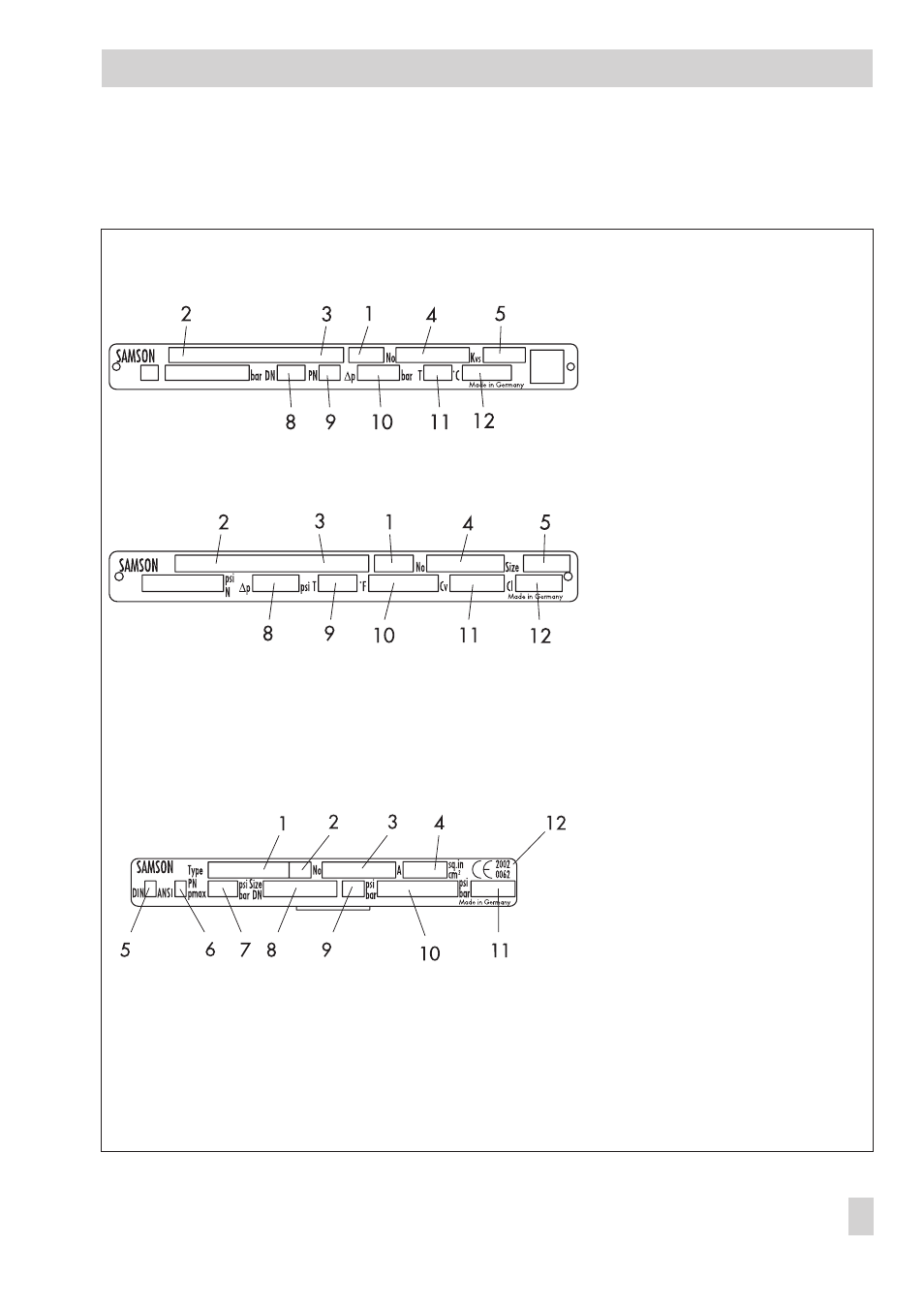

Рис. 10 · Фирменные таблички
Фирменные таблички Привод
Клапан
1
Тип клапана
2
Номер изделия
3
Индекс номера изделия
4
Комиссионный номер
или дата изготовления
5
K
VS
-значение
8
Номинальный диаметр
9
Номинальное давление
10
Доп. перепад давления, бар
11
Доп. температура, °C
12
Материал корпуса
в исполнении ANSI
5
Номинальный диаметр
8
Доп. перепад давления,
фнт/кв.дюйм
9
Доп. температура, °F
10
Материал корпуса
11
C
V
-значение (K
VS
x 1,17)
12
ANSI-Class (ном. давление)
Привод
1
Номер изделия
2
Индекс номера изделия
3
Комиссионный номер
или дата изготовления
4
Эфф. поверхность
5
Надписи согл. DIN
6
Надписи согл. ANSI
7
Макс. доп. давление
8
Номинальный диаметр
9
Эфф. давление
10
Диапазон заданных значений
11
Материал мембраны
12
Год изготовления
DIN-исполнение
Фирменные таблички Клапан
ANSI-исполнение
