2монтаж, Монтаж – Инструкция по эксплуатации Samson 42–39 Регулятор расхода
Страница 7
2
Монтаж
С
м. также Рис. 1, 2 · Принцип действия
регулятора
Монтаж регулятора типа 42–37 в обратном
(минус/низким давлением) трубопроводе
Монтаж регулятора типа 42–39 в прямом
(плюс/высоким давлением) трубопроводе
системы, см. схему монтажа, Рис. 3.
При выборе места монтажа
обеспечить
возможность
доступа
к
регулятору
по
окончанию сборки установки.
Внимание!
Регулятор
монтировать
не
создавая
напряжений, если потребуется – подпереть
трубопровод вблизи фланцев трубопровода.
Никогда не крепить опоры на корпусе клапана
или на приводе.
EB 3017 RU
7
Монтаж

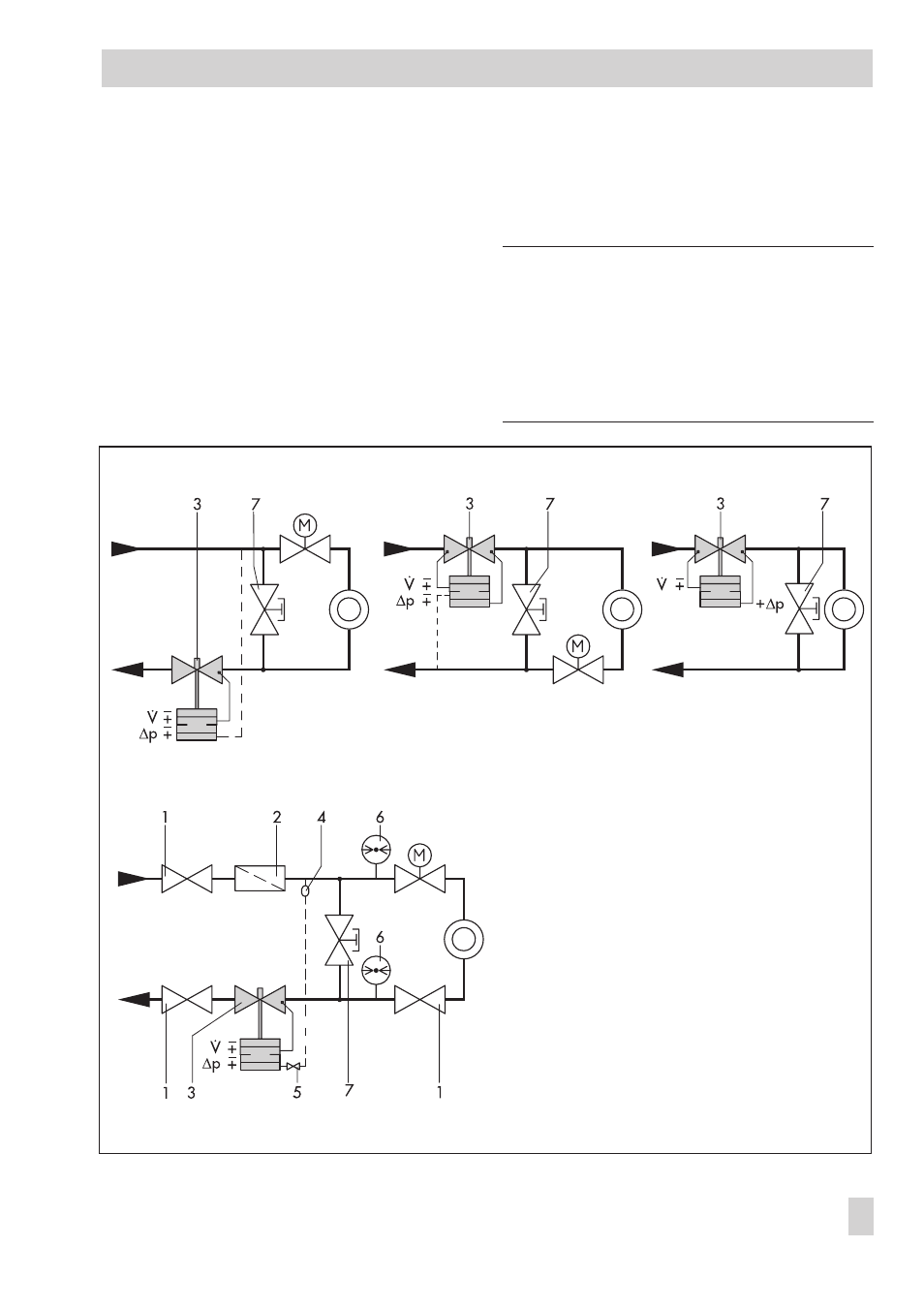

Рис. 3 · Схемы монтажа вверху и пример монтажа внизу
Тип 42–37 в обратной линии
Регулирование перепада давления и расхода
1
Запорный клапан
2
Грязевик
3
Регулятор расхода и перепада
давления
4
Уравнительный сосуд требуется
для температуры сред свыше
150 °C или ля пара
5
Дроссельный игольчатый клапан
6
Манометр
7
Байпас с клапаном (с колпачком)
Тип 42–39 во в прямой линии
Регулятор расхода и давления
Тип 42–39 в прямой линии
Регулирование перепада
давления и расхода
