Указание: Чтобы бесперебойную работу
клапана не могли затруднить переносимые
средами посторонние частицы, например
обрывки уплотнений, сварочный грат или
другие загрязнения, перед регулятором
обязательно
ставить
грязеуловитель
(например, типа SAMSON 2 N/2 NI).
2.1
Монтажное расположение
Допустимые
монтажные
расположения
регуляторов см. на Рис. 4.
Стандартный монтаж · Клапан без привода
встраивают в горизонтальный трубопровод
так, чтобы подсоединение для привода было
обращено
вниз,
а
направление
потока
совпадало со стрелкой на корпусе. Затем
привод привинчивают накидной гайкой (11) к
разъему клапана.
Внимание
Если работа ведется с замерзающими
средами,
защитить
регулятор
от
замерзания.
При работе в помещении с возможностью
размораживания при остановках системы
снимать регулятор с трубопровода без
давления и без жидкости.
2.2
Импульсная трубка,
дроссельный игольчатый
клапан и уравнительный
бачок.
Импульсные
трубки · Предпочтительно
использовать
трубки
стальные
или
из
легированной стали размером 8 x 1 мм.
Монтируемые
потребителем
импульсные
трубки для отвода давления из трубопровода в
случае типа
42–37 подсоединять перед
системой. При этом место отвода давления
должно быть удалено не менее чем на. 3 x DN
от
вдругих
элэментов
трубопровода,
создающих
в
потоке
турбулентность,
например изгибы трубок, распределители,
места замера давления или другая арматура
(см. Рис.
5.1). Схема прокладки линий
главным образом зависит от места монтажа.
Те же требования распространяются и на
монтаж потребителем импульсных трубок у
типа 42–39 (подсоединение после системы).
Предпочтительно подсоединять импульсную
трубку сбоку к трубопроводу (см. Рис. 5.4).
Диаметр трубопровода менять только при
помощи симметричных фиттингов
8
EB 3017 RU
Монтаж

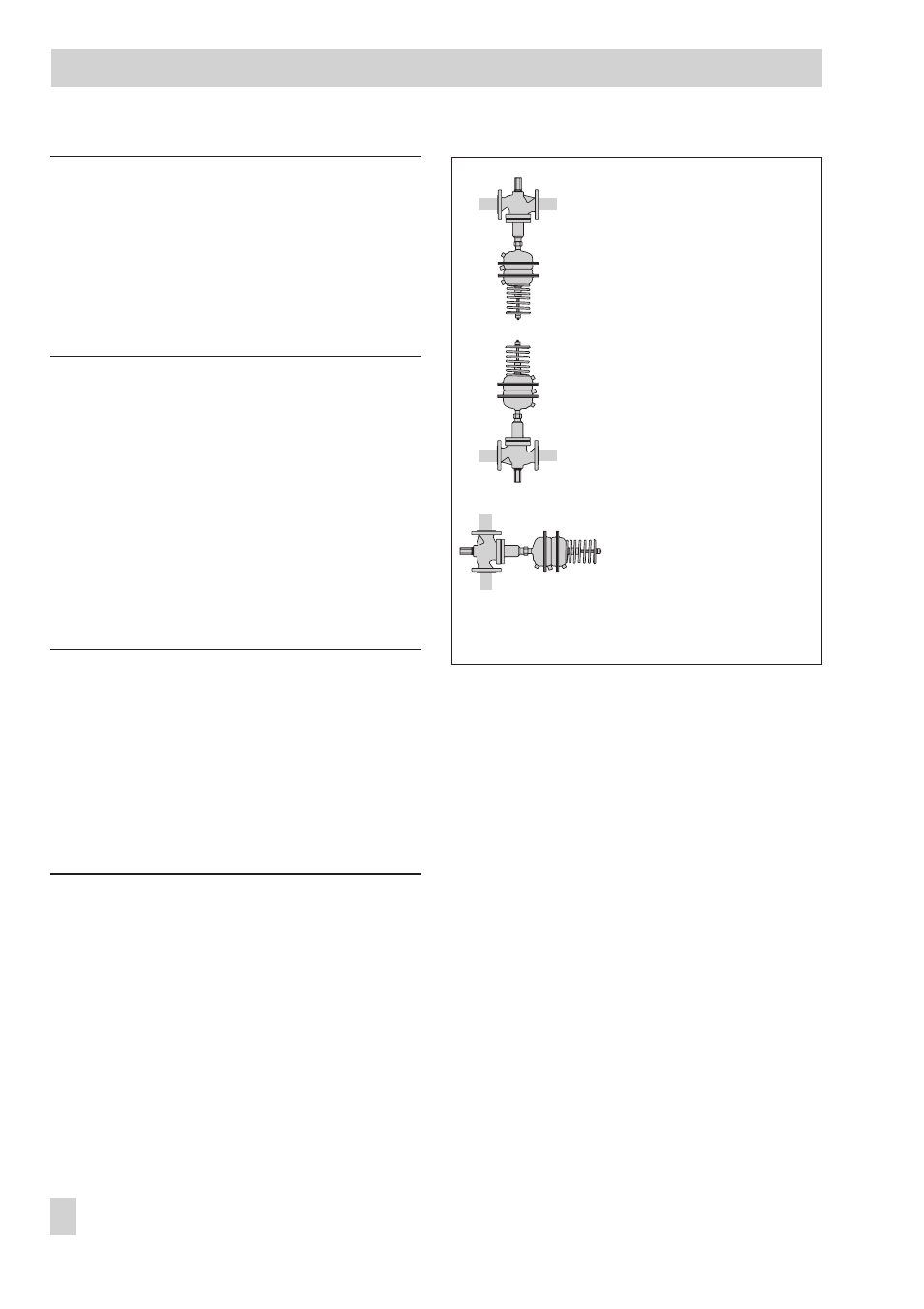

Рис. 4 · Допустимые монтажные рас
положения регуляторов
–
все модели с DN 15–80 и
до макс. 80 °C
Стандартный монтаж
– все исполнения –
–
свыше 80 °C,
Регулировка пара
–
только модели с жесткой
направляющей конуса и
до макс. 80 °C
