Приводной поликлиновой ремень, Проверка – Инструкция по эксплуатации Mercury QSD 4.2 350i
Страница 82
Раздел 5 - Техническое обслуживание
Страница 74
90-8M0057509
rus
МАРТ 2011
!
ПРЕДУПРЕЖДЕНИЕ
Проверка ремней при работающем двигателе может вызвать серьезные травмы или гибель. Выключите двигатель
и снимите замок зажигания перед регулировкой натяжения или проверкой ремней.

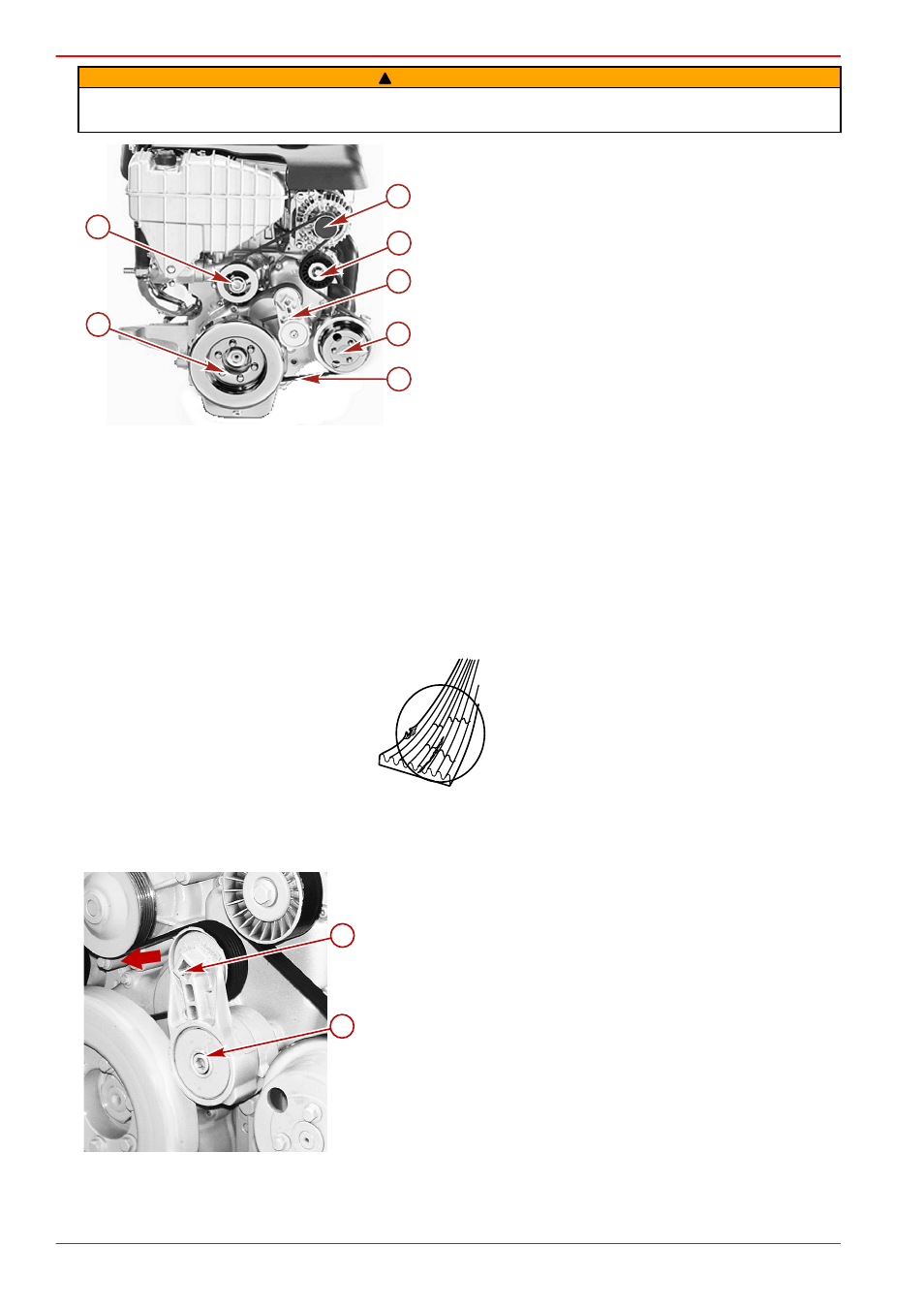

Показан бортовой двигатель 4.2, аналогично выглядит 2.8
a -
Шкив водяного циркуляционного насоса
b -
Шкив генератора переменного тока
c -
Натяжной шкив
d -
Автоматическое натяжное устройство
e -
Шкив коленчатого вала
f -
Шкив насоса подачи забортной воды
g -
Поликлиновой ремень
Приводной поликлиновой ремень
Проверка
1. Проверьте правильность натяжения ремня и отсутствие следующего:
•
Чрезмерный износ
•
Трещины
ПРИМЕЧАНИЕ: Незначительные поперечные (по ширине ремня) трещины могут быть допустимы.
Продольные трещины (по протяженности ремня), соединяющиеся с поперечными трещинами,
недопустимы.
•
Истирание
•
Засаленные поверхности
21062
2. Проверьте работу автоматического натяжного устройства и соответствующих комплектующих.
a. Вставьте подходящий инструмент в щель отпуска автоматического натяжного устройства.
b. Поверните автоматическое натяжное устройство в направлении стрелки.
a -
Автоматическое натяжное устройство
b -
Щель отпуска
c. Отпустите автоматическое натяжное устройство и позвольте ему медленно вернуться назад.
d. Автоматическое натяжное устройство должно вернуться в начальное положение и удерживать натяжение
поликлинового ремня.
26602
a
b
c
d
e
f
g
23256
b
a
