Раздел 5 - Техническое обслуживание
Страница 70 90-860168S70 АВГУСТ 2007
!
ПРЕДУПРЕЖДЕНИЕ
Избегать травм: Установить деревянный блок между антивентиляционной
пластиной и гребным винтом для защиты рук от лопастей гребного винта и для
предотвращения вращения винта при снятии гайки гребного винта.
1. Установить деревянный блок между лопастью гребного винта и
антивентиляционной платиной для предотвращения вращения. Выпрямить
погнутые выступы на лепестковой шайбе.
2. Повернуть гайку вала гребного винта против часовой стрелки для снятия
гайки.
3. Снять лепестковую шайбу, ведущую втулку, гребной винт и упорную втулку с
вала гребного винта.
Установка гребного винта моделей Alpha
!
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте телесных повреждений, повреждений гребного винта или
повреждений кормового привода, или обоих случаев, по причине
незакрепленного гребного винта или гребных винтов. В процессе нормальной
экспуатации, гребной винт должен быть закреплен. Периодически на
протяжении сезона эксплуатации катера, в соответствии с интервалами
технического обслуживания, должна проверятся затяжка гайки (или гаек)
гребного винта. Момент затяжки гайки (или гаек) гребного винта указан в
спецификации.
ВАЖНАЯ ИНФОРМАЦИЯ: При повторном использовании лепестковой гайки
необходимо тщательно осмотреть ее выступа на растрескивание и другие
повреждения. Заменить лепестковую шайбу, если ее состояние внушает
опасения.

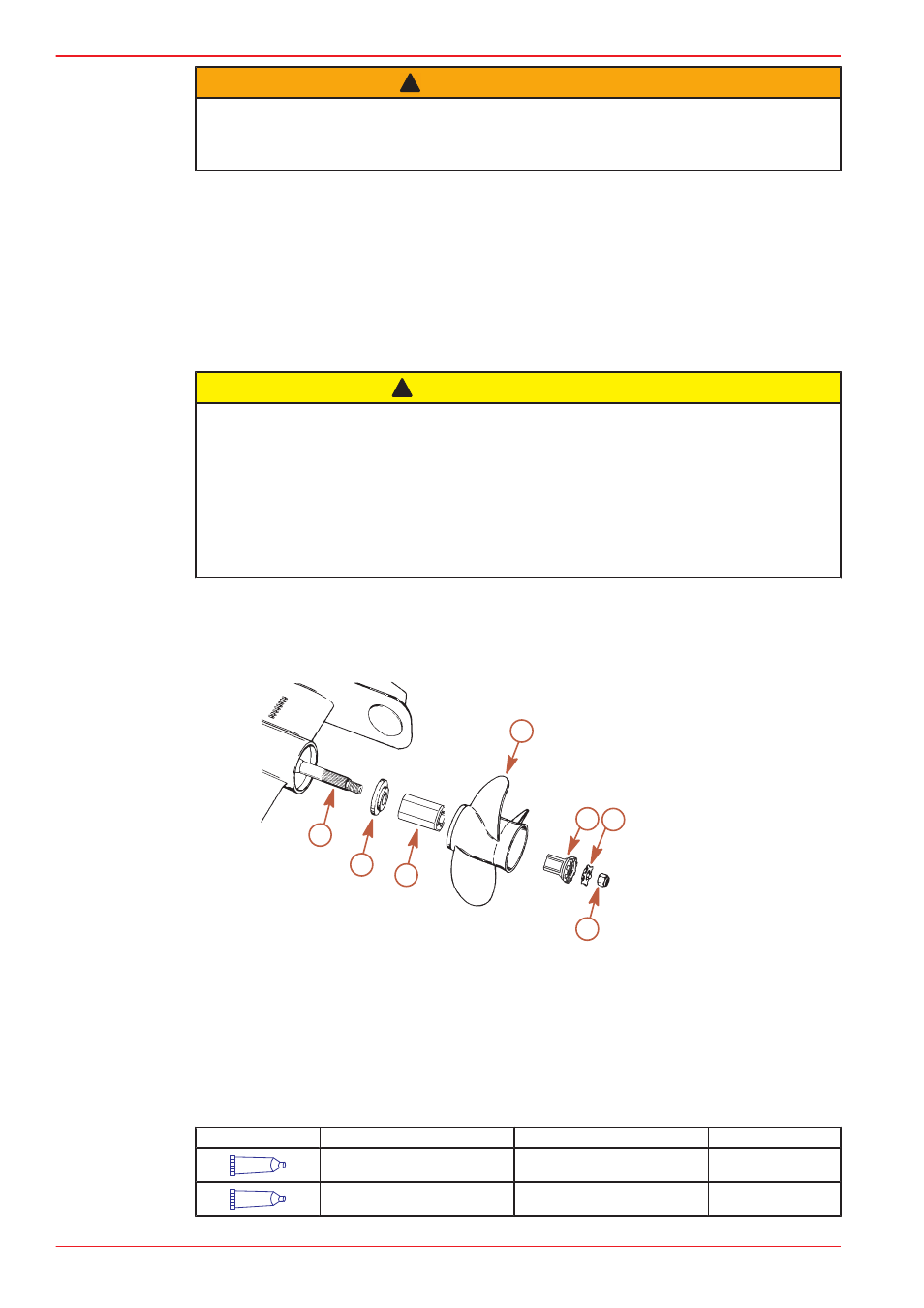

a
b
c
d
e
g
6215
f
a - Вал гребного винта
b - Упорная втулка
c - Гребной винт со ступицей привода
Flo-Torq II
d - Гребной винт
e - Ведущая втулка
f - Лепестковая контршайба
g - Гайка гребного винта
1. Нанести толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер Описание Где используется Деталь №
34
Специальный смазочный материал
101
Вал гребного винта 92-802865Q02
94
Противокоррозийная консистентная
смазка
Вал гребного винта 92-802867 Q1
