Инструкция по эксплуатации Jet Tools JWS-35X
Страница 9
Ручка Штурвала

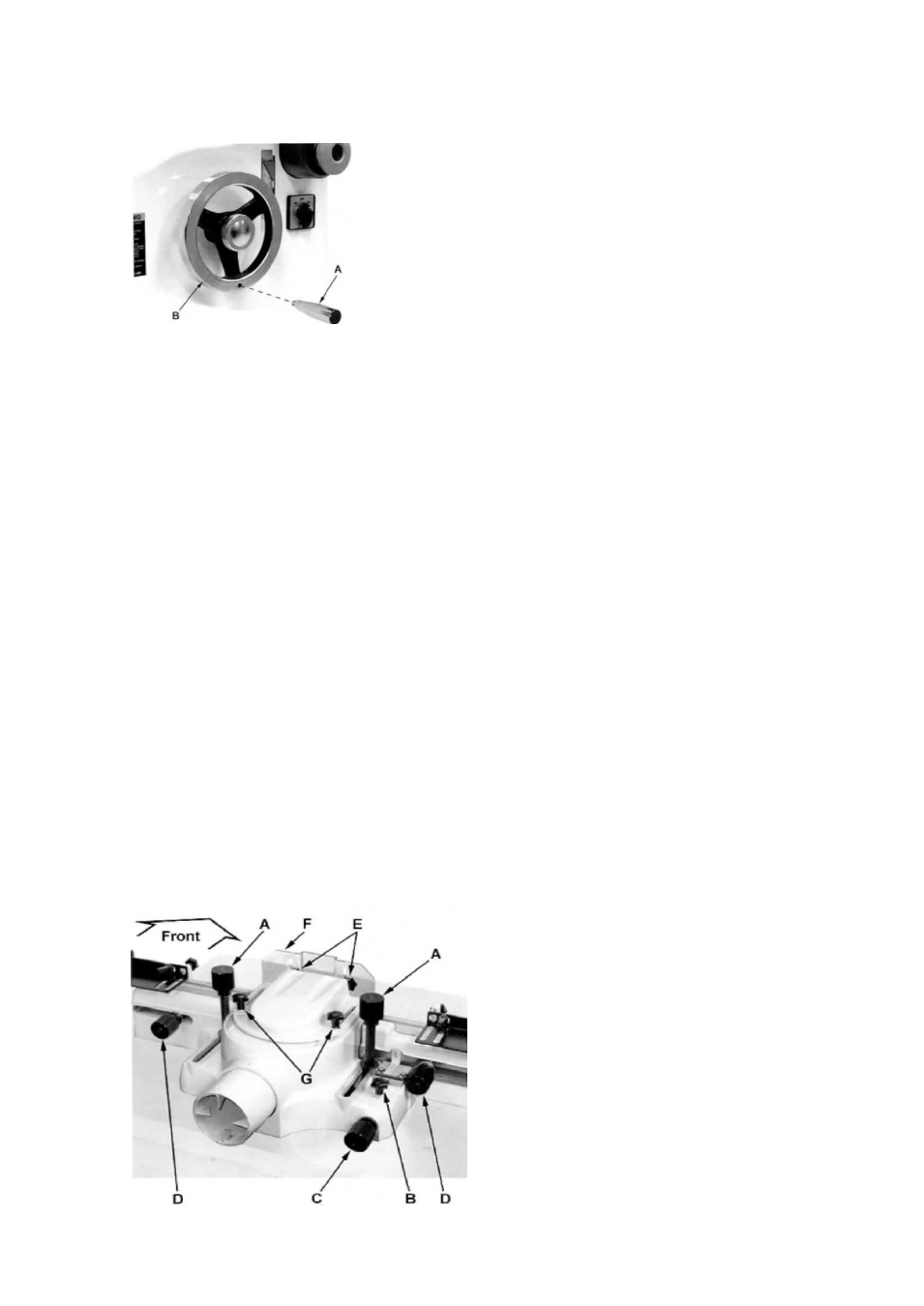

Вставьте ручку (A, рис. 3) в штурвал (B) и закрутите контргайку 14-миллиметровым гаечным ключом.
Подключение к электросети
Подсоединение к сети со стороны потребителя, а также применяемые удлинительные провода должны
соответствовать техническим характеристикам станка.
Установленное пользователем защитное устройство должно быть рассчитано на 16 А.
Обратите внимание на то, чтобы напряжение в сети соответствовало параметрам, указанным на
фирменной табличке станка.
Подключение и ремонт электрического оборудования разрешается проводить только квалифицированным
электрикам.
При перегрузке мотор отключается сам. После охлаждения примерно в течение 10 минут можно снова
включить мотор. Станок должен быть заземлён.
Регулировка движения защитного кожуха
Перед работами по переустановке инструмента, регулировке, техническому обслуживанию и очистке,
станок должен быть предохранен от непроизвольного включения.
Отключите станок от Эл. питания!
Рис. 4:
Средства регулирования и переустановки элементов на корпусе защитного кожуха следующие:
A
– Ручки фиксации положения корпуса
B
– стопор регулятора установки положения упора
C
– регулировка установки положения части упора
D
– фиксатор положения направляющей к инструменту
E
– Барашки фиксирующие положение пластиковой защиты инструмента (F) вверх/ вниз
G -
Барашки фиксирующие положение пластиковой защиты инструмента (F) вперёд/ назад
Рис. 4
