Инструкция по эксплуатации Jet Tools JWS-35X
Страница 10
Штурвал
Штурвал управляет высотой шпинделя.

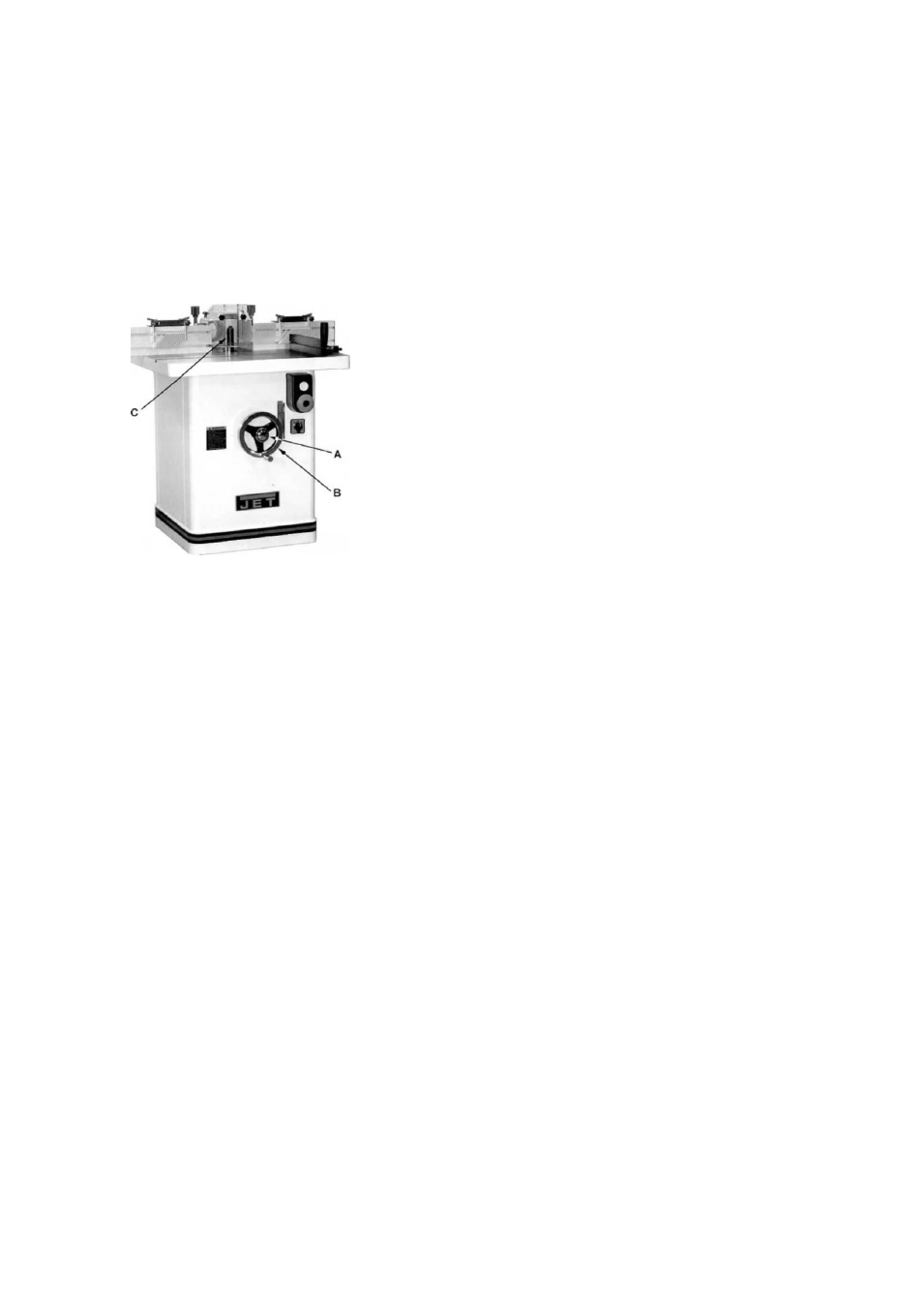

Установка высоты Шпинделя иллюстрации 5:
1. Ослабьте круглый фиксатор (A).
2. Поверните штурвал (B) по часовой стрелке, чтобы поднять и против часовой стрелки понизить шпиндель
(C).
3. Затяните круглый фиксатор (A).
Комплексное Выравнивание
Следуйте за шагами 1-5, чтобы определить, необходимо ли выравнивание. Шаги 6-9 будут осуществлять
выравнивание, если требуется.
Убедитесь, что защитный кожух установлен правильно
1. Удалите инструмент и шпиндель.
2. Открутите круглые ручки D1, D2 и установите защитный кожух (A), приблизительно в
середину; затем закрутите круглые ручки D1, D2.
3. Поместите поверочную линейку (H) на стол в зоне инструмента приложив к обеим частям
упора для движения заготовки (F1- G1, F2- G2).
4. Открутите фиксатор перемещения левой части упора (B).
5. Вращая круглую ручку (C) регулируют положение алюминиевой направляющей (G2),
прижимая линейку (H) к правой алюминиевой направляющей и пытаясь совместить на одной
линии, обе направляющие (G1, G2).
Примечание:
левая часть упора (F2) перемещается, в то время как правая часть упора (F1)
постоянна и не может перемещаться.
Никакое регулирование не требуется, если обе алюминиевые направляющие (G1, G2)
одинаково прилегают к поверочной линейке, как показано на рис. 6. Продолжение в разделе
Калибровка алюминиевых направляющих.
Регулирование требуется, если направляющие кажутся перекошенными (иллюстрация 7).
Продолжите шагами ниже.
6. Снимите обе алюминиевые направляющие (J1 J2) и приложите поверочную линейку, как
показано на рисунке 8.
Комплексное Выравнивание
Перед началом работы внимательно прочитайте пункт 7.
Рис. 5
