5.2 Монтаж
Очистка

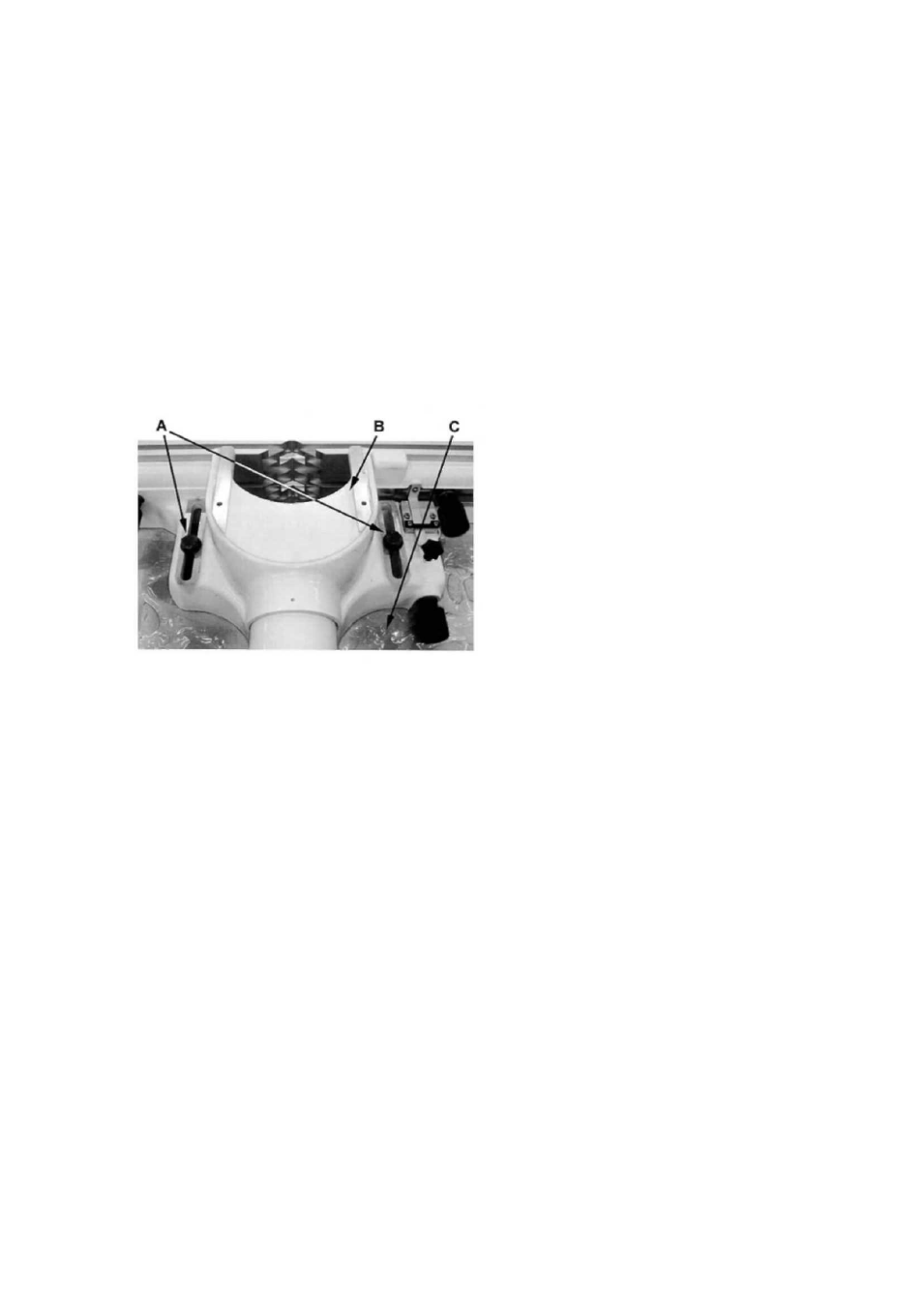

Иллюстрация 1:
1.
Удалите два винта и плоские шайбы (A), которые крепят защитный кожух (B) к столу.
2.
Отставьте защитный кожух (B) в сторону со стола.
3.
Удалите защитную плёнку (C) на поверхности стола.
Неокрашенным металлическим поверхностям, таким как поверхность стола , сделали защитное покрытие на
заводе.
4.
Удалите защитное покрытие мягкой тканью, увлажненной в керосине.
Не используйте ацетон, бензин, или удалитель ржавчины с этой целью. Не лейте растворители на
пластмассовые части, и не используйте абразивные материалы, потому что это может поцарапать
поверхности.
Рис. 1
Винты крепления в сборе
1.
Достаньте из пакета фурнитуры два винта с круглыми ручками (Страница 9, Пункт M).
Пояснения к рис. 1
2.
Наденьте большие шайбы (E) на винты с круглыми ручками (D), затем вставьте винты в пазы (O) на
защитном кожухе (P).
3.
Продолжите сборку, поместив одну маленькую шайбу (F), пружину (G) и вторую маленькую плоскую
шайбу (F2) и Контргайки (H) на столе под кожухом (P) в расположении пазов над отверстиями 19 мм
глубиной.
Когда контргайки (H) затянуты, 1/2" нити резьбы должно быть видно на теле винта (D) над пазом.
Установка алюминиевых направляющих
1.
Поместите направляющие (N) на стол (Q).
2.
Приставьте их к корпусу защитного кожуха с обеих сторон и вкрутите фиксирующие ручки.
Поместите верхнюю крышку (L) на защитный кожух и закрепите барашками (J) с плоскими шайбами(K).
