Инструкция по эксплуатации Jet Tools JWS-35X
Страница 15

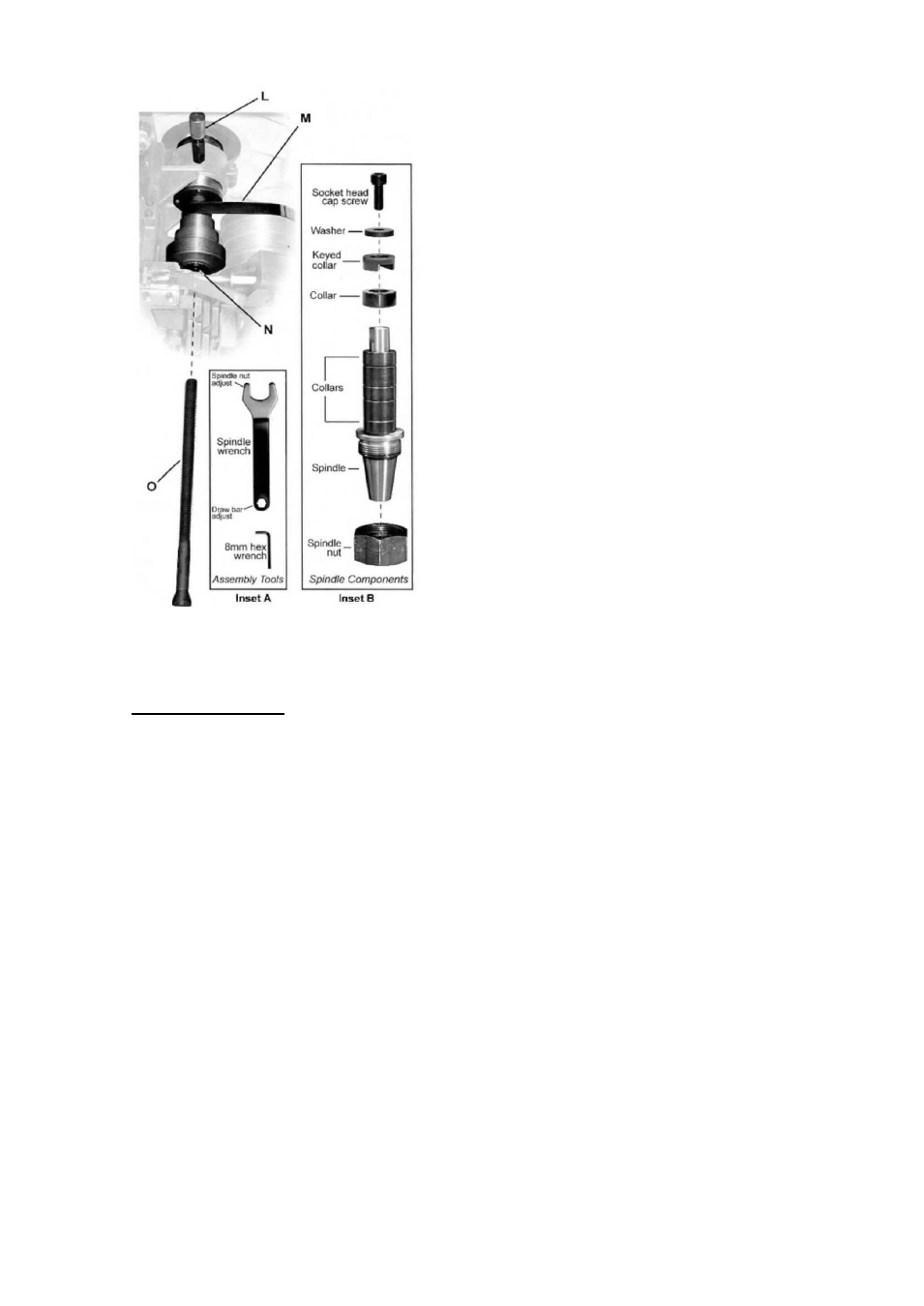

рис. 14
Установка Фрезы
Отметьте: Установка Шпинделя описана в предыдущем разделе.
ПРЕДУПРЕЖДЕНИЕ
Производя замену инструмента,
изменения в станке, или выполняя уборку и
обслуживание, всегда выключайте станок и отключайте его от источника эл. питания.
Фиксация вращения шпинделя
1.
Определите положение фиксатора вращения шпинделя (L, рис. 14) открыв дверь на правой стенке тумбы
станка. Потяните и вращайте 90 ° вправо или , пока фиксатор не попадёт в другой вырез.
Попытайтесь повернуть шпиндель (B, рис. 14) вручную, чтобы проверить, что он не вращается и не
будет вращаться.
Монтаж Фрезы (рис. 15):
2.
Используя 8-миллиметровый шестигранный ключ, удалите винт с круглой головкой (F).из отверстия
3.
Удалите крышку (E), проставочное кольцо (C) или все кольца (B) по мере необходимости.
4.
Поместите фрезу (A) (не поставляется) на шпиндель, как показано на рисунке в инструкции.
5.
Поместите проставочные кольца (B), на шпиндель.
6.
Поставьте крышку (E) и винт с круглой головкой(F) в отверстие. Закрутите винт 8-миллиметровым
шестигранным ключом.
Свободное вращения шпинделя
7.
Потяните фиксатор шпинделя (L, рис. 14) открыв дверь на правой стенке тумбы станка. Вращайте 90 °
вправо, пока фиксатор не попадет в другой паз.
Используя перчатки, чтобы предотвратить повреждение от фрезы, поверните шпиндель вручную, чтобы
проверить, что фреза поворачивается свободно.
