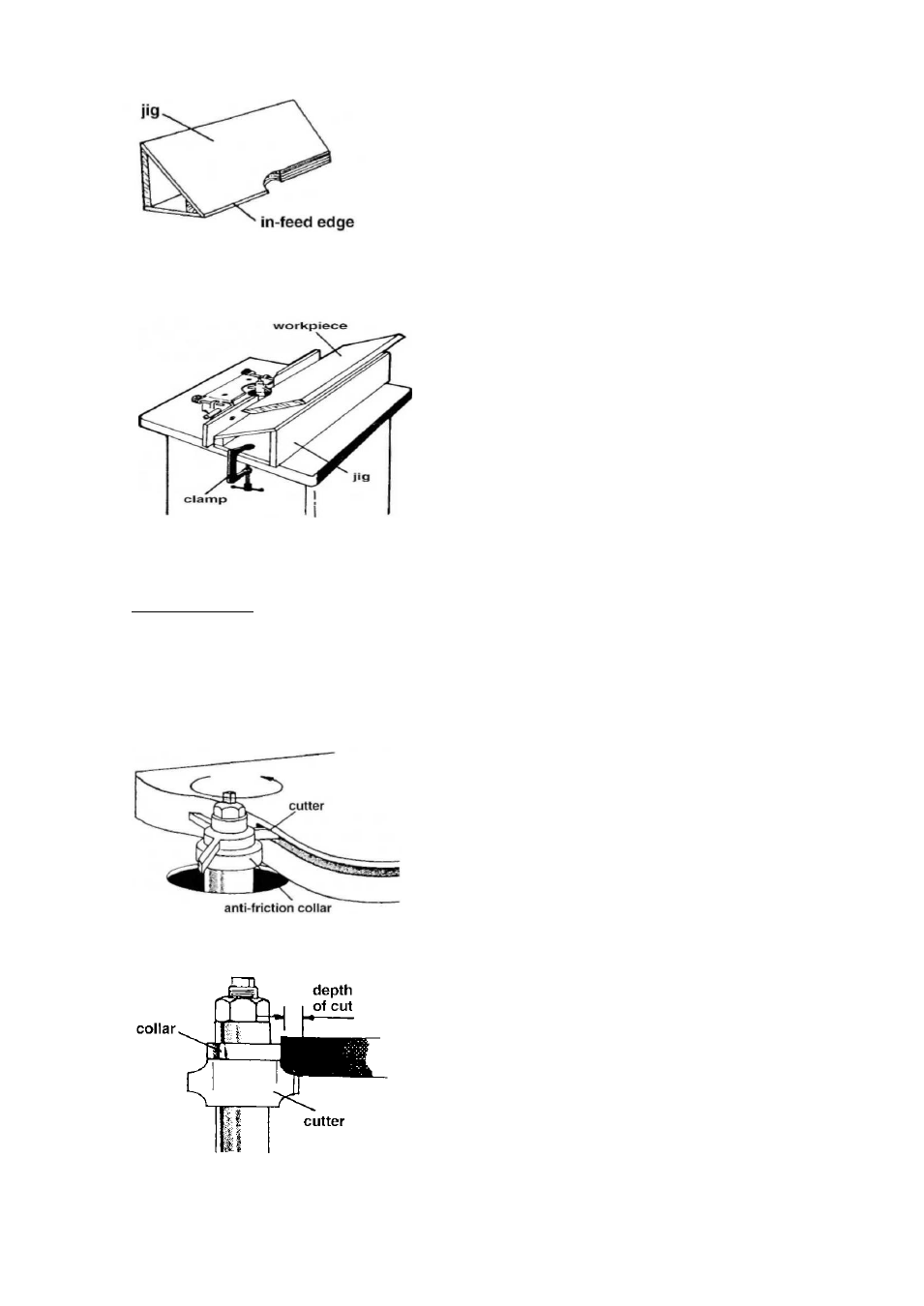

Чтобы сделать фаску, край шаблона помещен против направляющих и зажат к столу, как показано на рис. 32.
Выходная направляющая подвинута по мере необходимости, чтобы соблюсти нужный размер.
ПРЕДУПРЕЖДЕНИЕ
Никогда не пытайтесь делать снятие фаски, свободно ведя деталь руками. Всегда используйте
шаблон.
Криволинейное фрезерование с опорным кольцом
Чтобы фрезеровать криволинейные края, оператор сначала удалит защитный кожух с направляющими.
Чтобы управлять заготовкой и ограничить глубину реза, оператор должен использовать опорное кольцо, как
показано на рис. 33.
рис. 33
Кольцо может быть помещено выше или ниже инструмента и его функция как у шаблона. В то же самое
время, кольцо установит глубину реза, как показано на рис. 34. Когда есть возможность, всегда используйте
опорное кольцо или обводной подшипник..
Рис. 34
Внимание: Так как опорное кольцо требует, по крайней мере, 1/8" поверхностного края, весь край не может
Рис. 31
Рис. 32
Иллюстр
ация 34
