Инструкция по эксплуатации Jet Tools JWS-35X
Страница 11

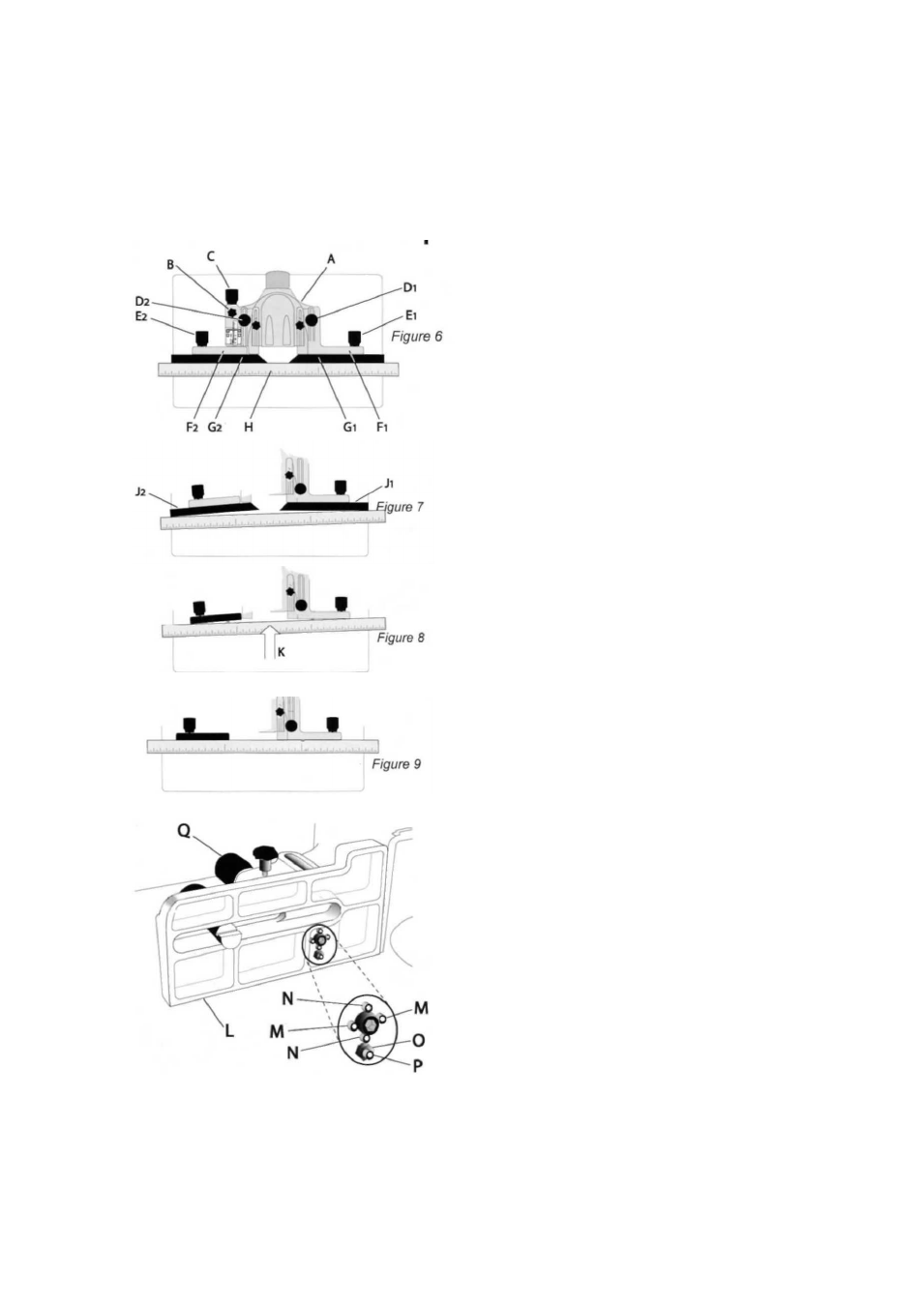

7. Прижимайте поверочную линейку (K, рис. 8). Убедитесь, что обе половины упора
выровнены, как показано в иллюстрации 9. Это достигается, поочередным изменением
выхода двух регулировочных
винтов (М., рис. 10) из передней части упора
(L, рис. 10)
3-
миллиметровым шестигранным ключом, периодически, придвигая левую часть упора, вращая
ручку (Q, рис. 10) как требуется.
Важно:
рекомендуется, чтобы регулирование винтов (М., рис. 10) за один оборот вращения не
превышали 1/16 дюйма
рис. 6
рис. 7
рис. 8
рис. 9
рис. 10
Проверка, перпендикулярности алюминиевых направляющих к плоскости стола
Алюминиевые направляющие должны быть перпендикулярными столу. Это может быть проверено
следующим образом:
8.
Поместите поверочный угольник на стол, придвинув к упору (L, рис. 10).
