Изменение Частоты вращения Шпинделя
Фрезерный станок JWS-35X оборудован шкивами, которые позволяют Вам изменять частоту вращения
шпинделя . Ремень , помещенный на верхние шкивы как показано в положении B (рис. 16), обеспечивает
частоту вращения шпинделя 10 000 ОБОРОТОВ В МИНУТУ. Частота вращения для всех положений ремня
на комбинациях ручьёв шкива показана в таблице 2 ниже.
Таблица 2
* Ссылка на рис. 16
Чтобы изменить частоту вращения шпинделя (ссылка на рис. 16):
1.
Отключите станок от источника Эл. питания.
2.
Откройте дверцу тумбы станка.
3.
Ослабьте натяжение ремня, перемещая ручку натяжения ремня (A) к ослабляющему положению. Это
позволяет двигателю (G) перемещаться на его установочной площадке..
4.
Переместите ремень как определено в таблице 2. (показанный в положении B) к C, D, или положению E
частоты вращения шпинделя
5.
Возьмите ручку натяжения ремня (A), которая обеспечивает натяжение от двигателя (G) и натяните
ремень между шкивами (K).
Замена ремня
Показано на иллюстрации 16:
Замените ремень (K) следующим образом:
1.
Отключите станок от источника Эл. питания..
2.
Откройте дверцу тумбы станка.
3.
Ослабьте натяжение ремня, перемещая ручку натяжения ремня (A) к ослабляющему положению. Это
позволяет двигателю (G) вертеться на его петле установки.
Положение
ремня*
Шпиндельная Скорость
B
10 000 ОБОРОТОВ В МИНУТУ
C
8 000 ОБОРОТОВ В МИНУТУ
D
6 000
ОБОРОТОВ В МИНУТУ
E
4 000 ОБОРОТОВ В МИНУТУ

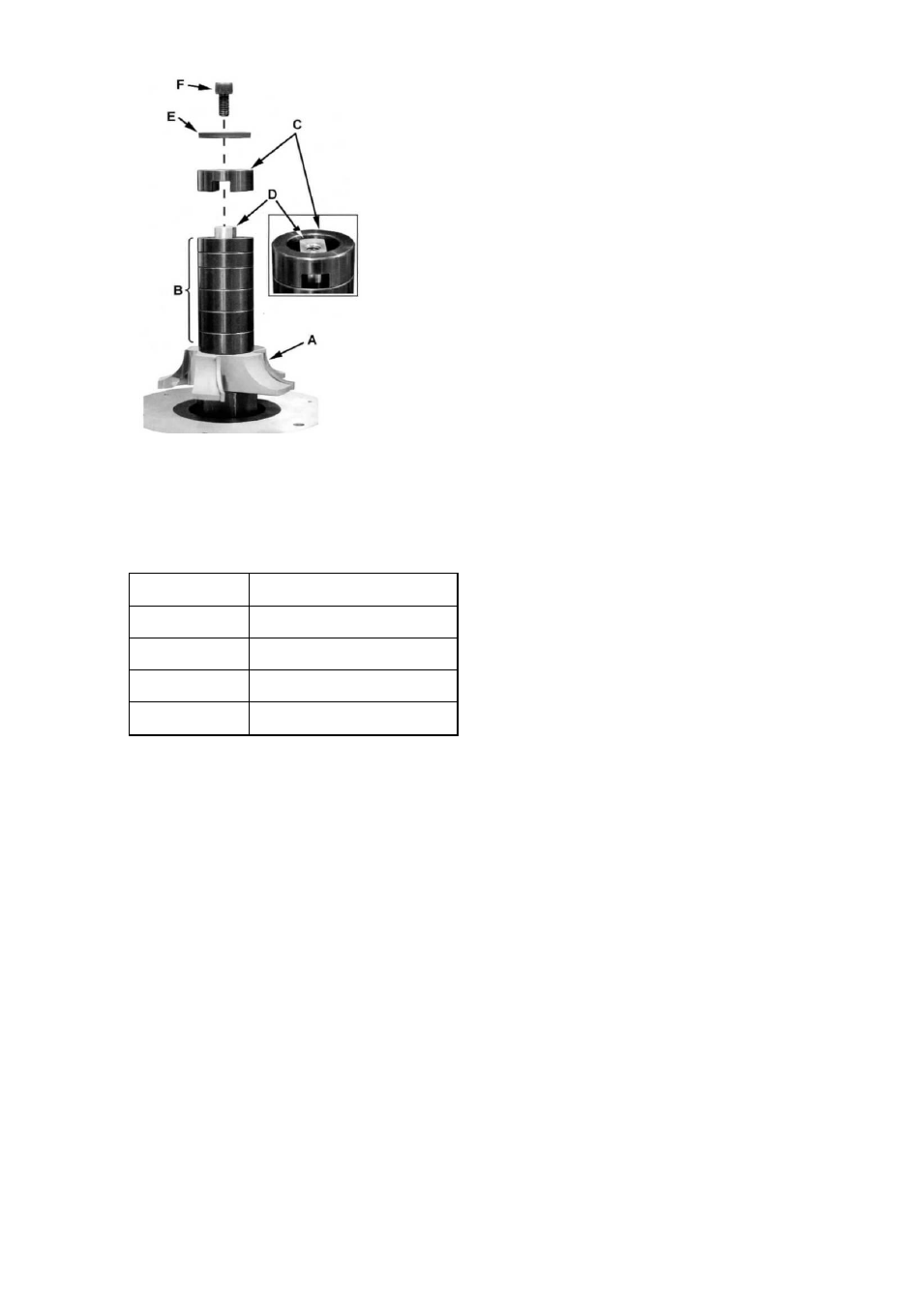

Рис. 15
