4. Вращение инструмента оказывается полностью свободным от шкивов.
5. Продолжите двигать ремень вниз на левой стороне, пока он не снимется от части (E) шкива, затем
удалите ремень поверх моторного шкива (B).
Установите новый ремень следующими за этим шагами в обратной последовательности.
Натяжение ремня вращающего шкивы
Показано на рис. 16:
У ремня вращающего шкивы должно быть достаточное натяжение, чтобы предотвратить проскальзывание,
когда станок находится в работе с инструментом.
Если натяжение ремня нуждается в регулировании:
1. Отключите станок от источника Эл. питания.
2. Откройте дверь тумбы станка.
3. Определите местоположение агрегата натяжения ремня (F) и ослабьте контргайку (H) 17-
миллиметровым гаечным ключом.
4. Приспособьте 17-миллиметровый гаечный ключ вращать гайку в корпусе (J) для надлежащего натяжения
ремня на шкивах (B). Ручка натяжения (A) должна быть в зафиксированном положении (вправо),
выполняя этот шаг.
Отметьте: Два 17-миллиметровых гаечных ключа требуются для следующего шага.
5. Удерживайте положение гайки в корпусе (J) с одной стороны и, крутите контргайку (H) с другой.
Точный упор для фрезерования под углом до 45 градусов
Выставление упора для фрезерования под углом до 45 градусов
Показано на рис. 17:
У точного упора для фрезерования под углом до 45 градусов есть корпус с подстройкой зубчатым валиком
выставляемого угла.
Работа:
1. Разместите упор для фрезерования под углом до 45 градусов в паз на поверхности стола.
2. Ослабьте ручку фиксации (A).

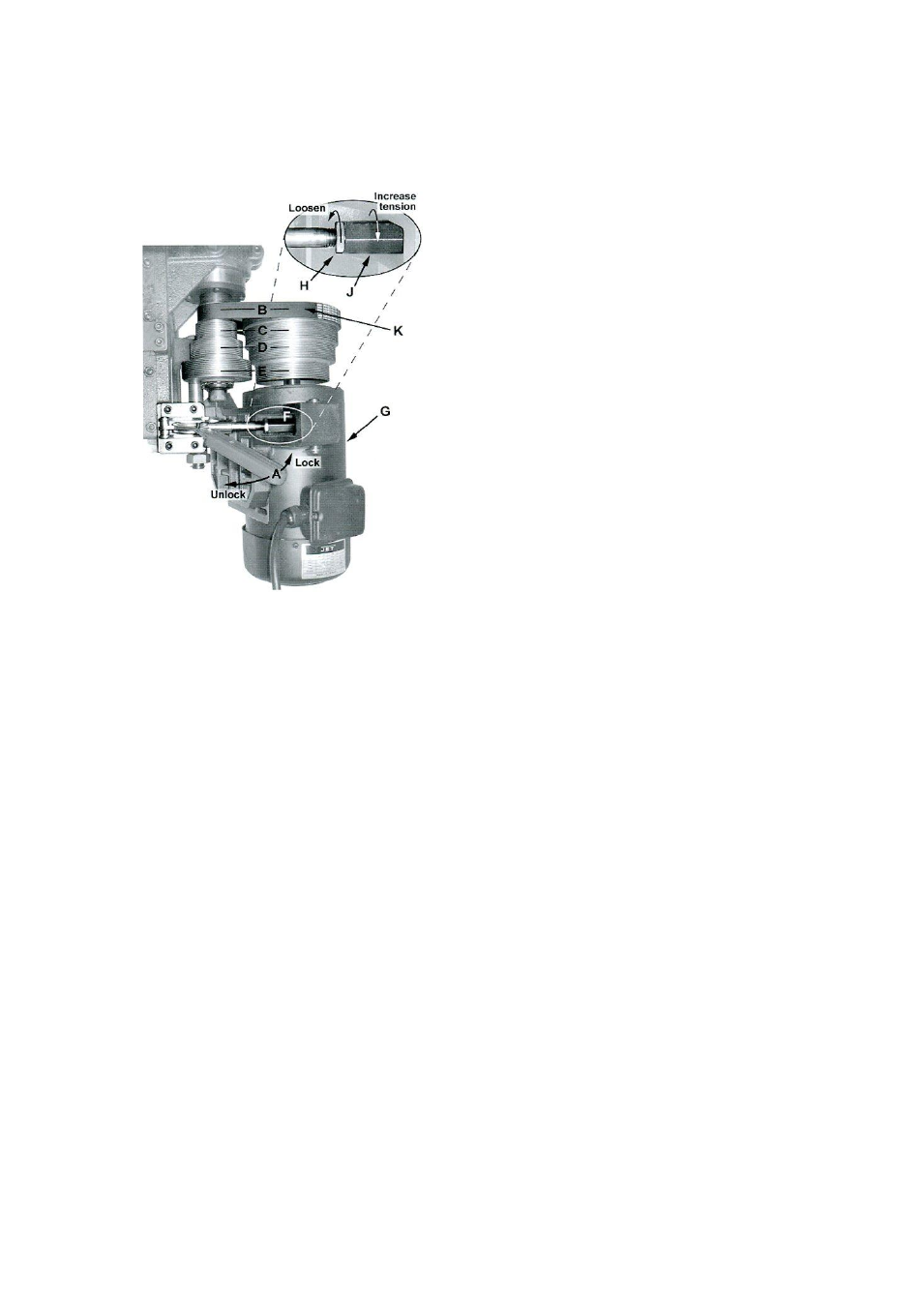

Рис. 16
