Регулирование скобы шпинделя

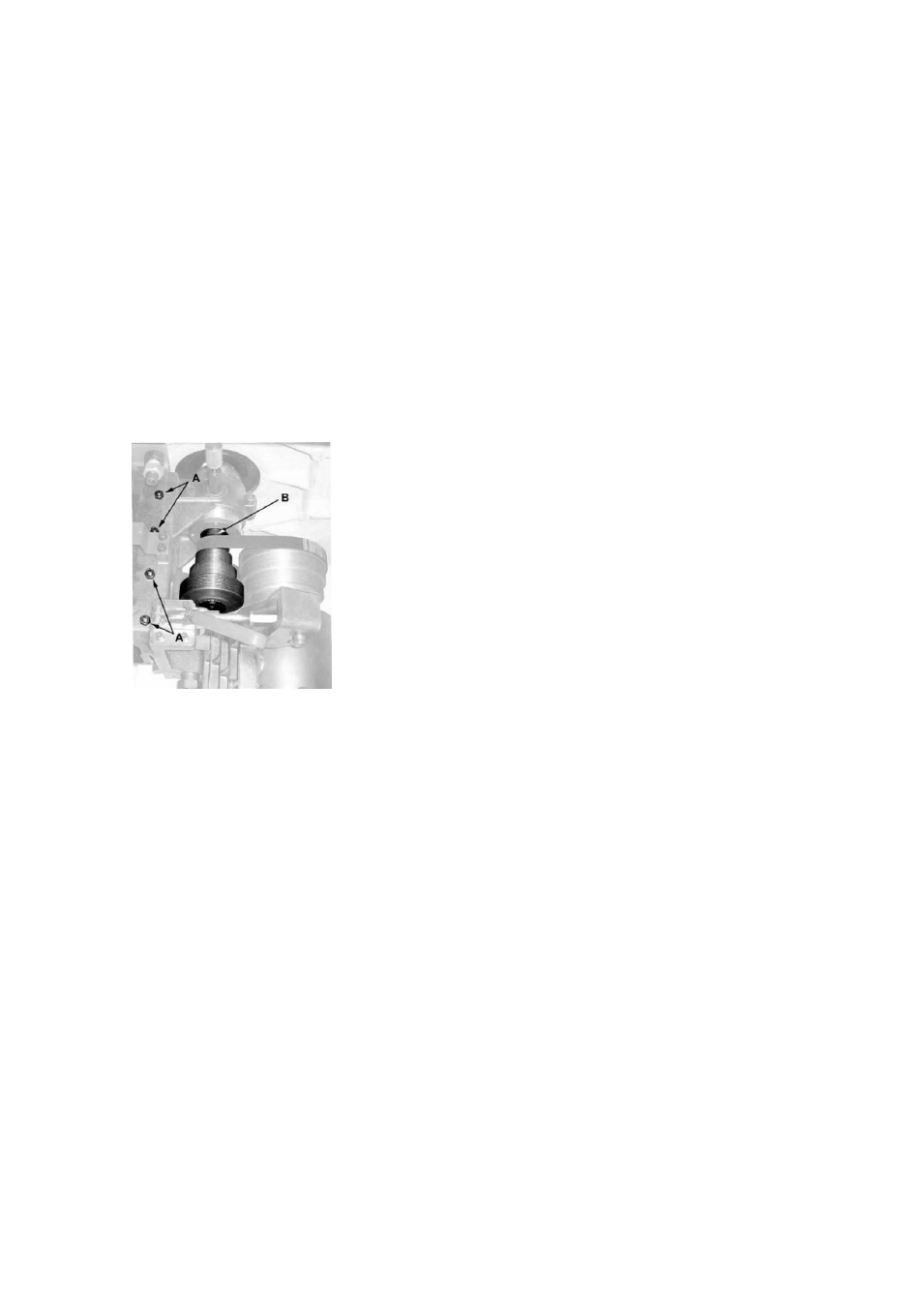

Пояснения к рис. 12:
Шпиндельная скоба в станке – отрегулирована на заводе и первоначально не должна требовать
регулировки. Со временем, скоба может износиться и стать неровной, появится люфт и болтание шпинделя
(B)
. Это требует регулирования.
Устранение:
1. 12-
миллиметровым гаечным ключом, ослабьте гайки,
которые фиксируют винты setscrews в четырех
местах (A).
2. 4-
миллиметровым шестигранным ключом, закрутите каждый винт setscrew на 1/8 оборота или меньше,
начиная с самого нижнего, затем верхний, потом два средних setscrews винта .
Если это недостаточно, чтобы удалить люфт, повторите этот шаг, пока болтание не исчезнет.
Примечание: Если скобы будут слишком затянуты штурвал handwheel,
который управляет шпиндельной
высотой, будет трудно вращать.
Когда регулирование закончено:
3.
Зафиксируйте зажимные винты в положении 4-миллиметровым шестигранным ключом, закручивая
стопорные гайки 12-миллиметровым гаечным ключом.
рис. 12
Узел крепления пластиковых прижимов заготовки Featherboard
Показано на иллюстрации 13:
Фрезерный станок JWS-35X оборудован двумя featherboard прижимами, с деталями крепления (A,B)
установленными на левой и правой направляющей на защитном кожухе.
1.
Ослабьте фиксирующие ручки (C) и круглые барашки (D).
2.
Двигайте прижимы до желательного положения вдоль направляющих и закрутите фиксирующие ручки
(C).
3.
Поместите заготовку (E) на стол, прижав к направляющей под пластиковый прижим (A).
Приспособьте высоту featherboard,
чтобы создать умеренное давление на заготовку, затем закрутите
круглый барашек (D).
