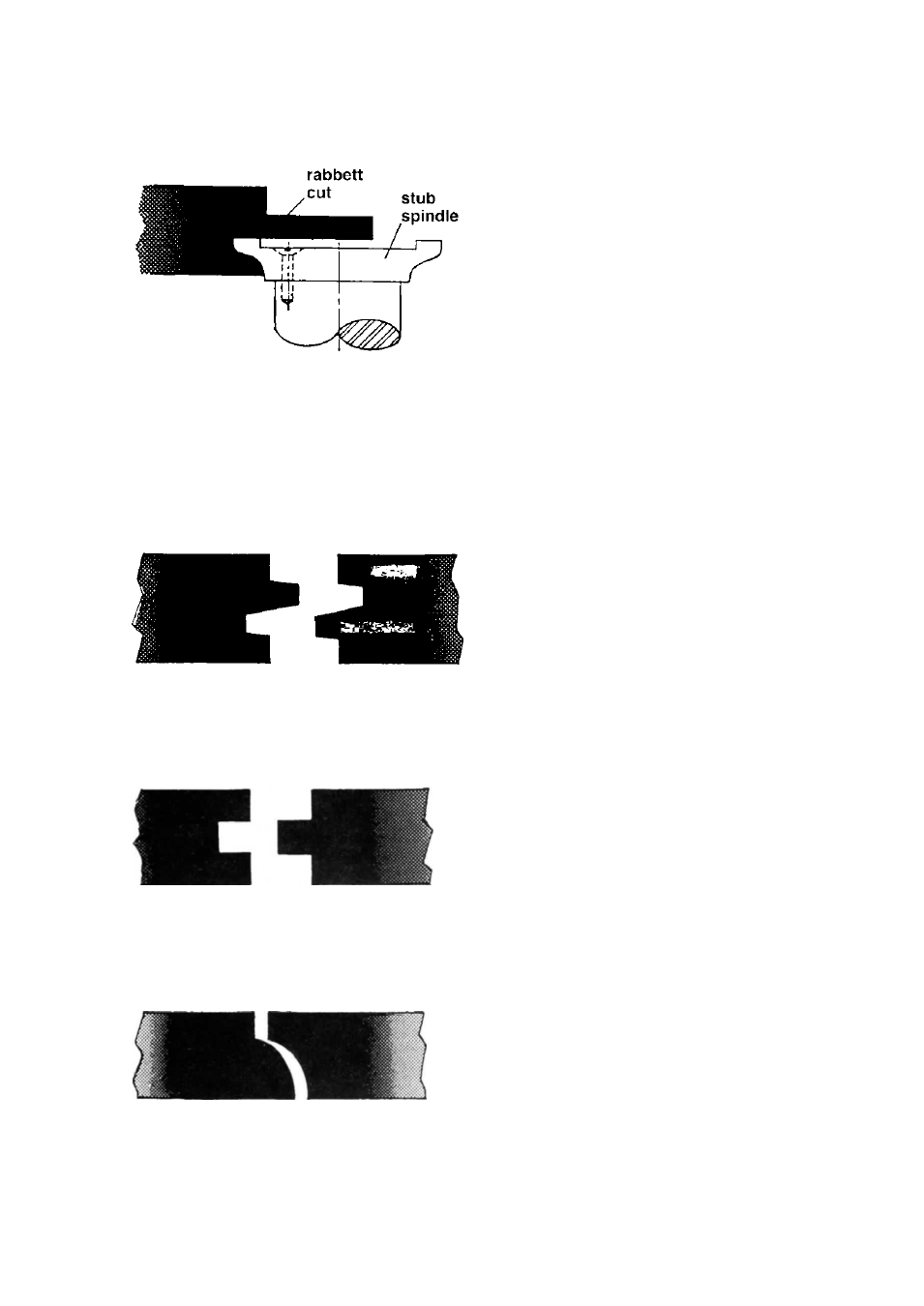

На рис. 55 показаны оба изменения, требуемые для стыковки оконного переплета окна. Первая операция в
торце - выбирающейся фальц на детали, сделано фрезой паза. Вторая операция выполнена с неполным
шпинделем и винтом buttonhead , но лучше концевой фрезой .
Стыковые соединения
Все стыки типа щип-паз требуют, чтобы обе заготовки были совершенно квадратными, и прямо
обрамленными.
Стыковое соединение Клея
Чтобы выполнить стыковое соединение клея, обе направляющие сохраняются на столе и выравниваются под
размеры детали (рис. 56).
Соединение шип-паз
На рис. 57 показано соединение шип-паз для комплекта фрез глубиной 1/4 дюйма
Соединение раздвижных или откидных деталей
Формируйте стык откидной доски, как показано на рис. 58.
Фрезерование прямо под углом
Фрезерование может быть сделано за несколько проходов детали, передвигая регулируемую
направляющую, как показано на рис. 59.
Рис. 55
Рис. 56
Рис. 57
Рис. 58
