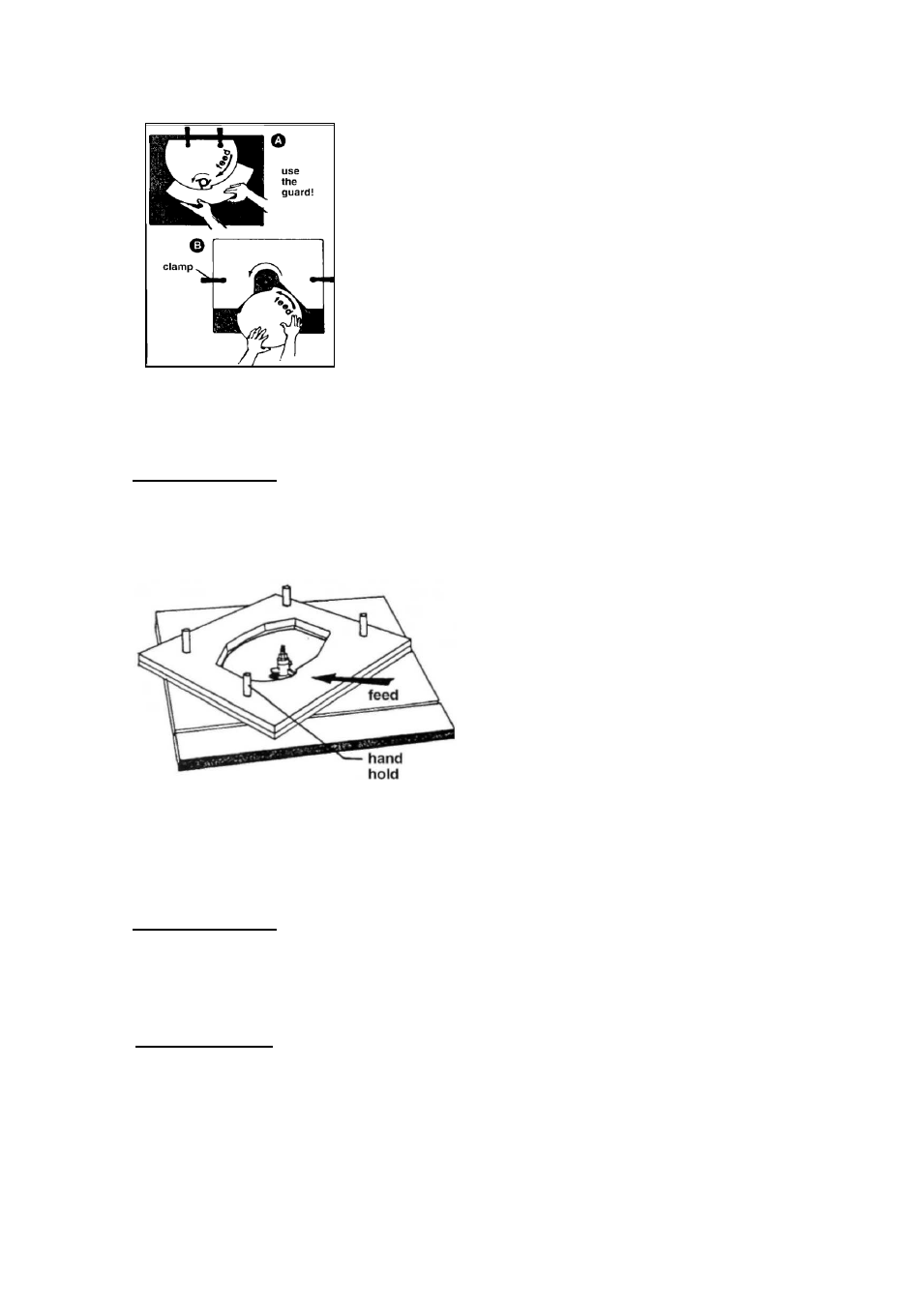

Рис. 44
Удалите защитный кожух и направляющие, аккуратно разместите шаблон, соблюдая размеры фрезерования
и надежно прижмите к столу.
ПРЕДУПРЕЖДЕНИЕ Никогда не выполняйте эту операцию без опорного подшипника или подобного
защитного устройства на шпинделе.
Внутреннее торцевое фрезерование
Внутренний край заготовки фрезеруется в той же самой манере как внешний радиусный край за
исключением того, что упорный штифт не требуется, как показано на рис. 45.
Отметьте: Если целый край должен быть отфрезерован, оператор должен использовать шаблон.
Поместите заготовку на стол прежде, чем начать двигать. Оператор должен сделать все операции с
установкой инструмента, обрезать лишнее, далее двигать деталь на инструмент.
ПРЕДУПРЕЖДЕНИЕ Никогда не выполняйте эту операцию без опорного подшипника или подобного
защитного устройства на шпинделе.
С устойчивой властью, ослабьте край в резак (и), пока не заходил бандаж, как показано на рис. 45.
Продолжите двигать прямо, поворачивая заготовку в то же самое время, пока фрезерование не закончено.
Выключите эл. двигатель и не удаляйте деталь, пока фреза полностью не остановилась.
ПРЕДУПРЕЖДЕНИЕ Никогда не выполняйте эту операцию, если заготовка меньше чем два дюйма и
если отверстие в заготовке меньше чем два диаметра инструмента.
Шаблоны
Шаблон должен быть достаточно толстым, чтобы обеспечить твердое закрепление на месте стола всей
конструкции против опорного подшипника. Изготавливая шаблон, показанный на рис. 46, имейте в виду, что
он служит только как направляющее приспособление для передвижения заготовки в зоне вращения режущего
инструмента.
Рис. 45
