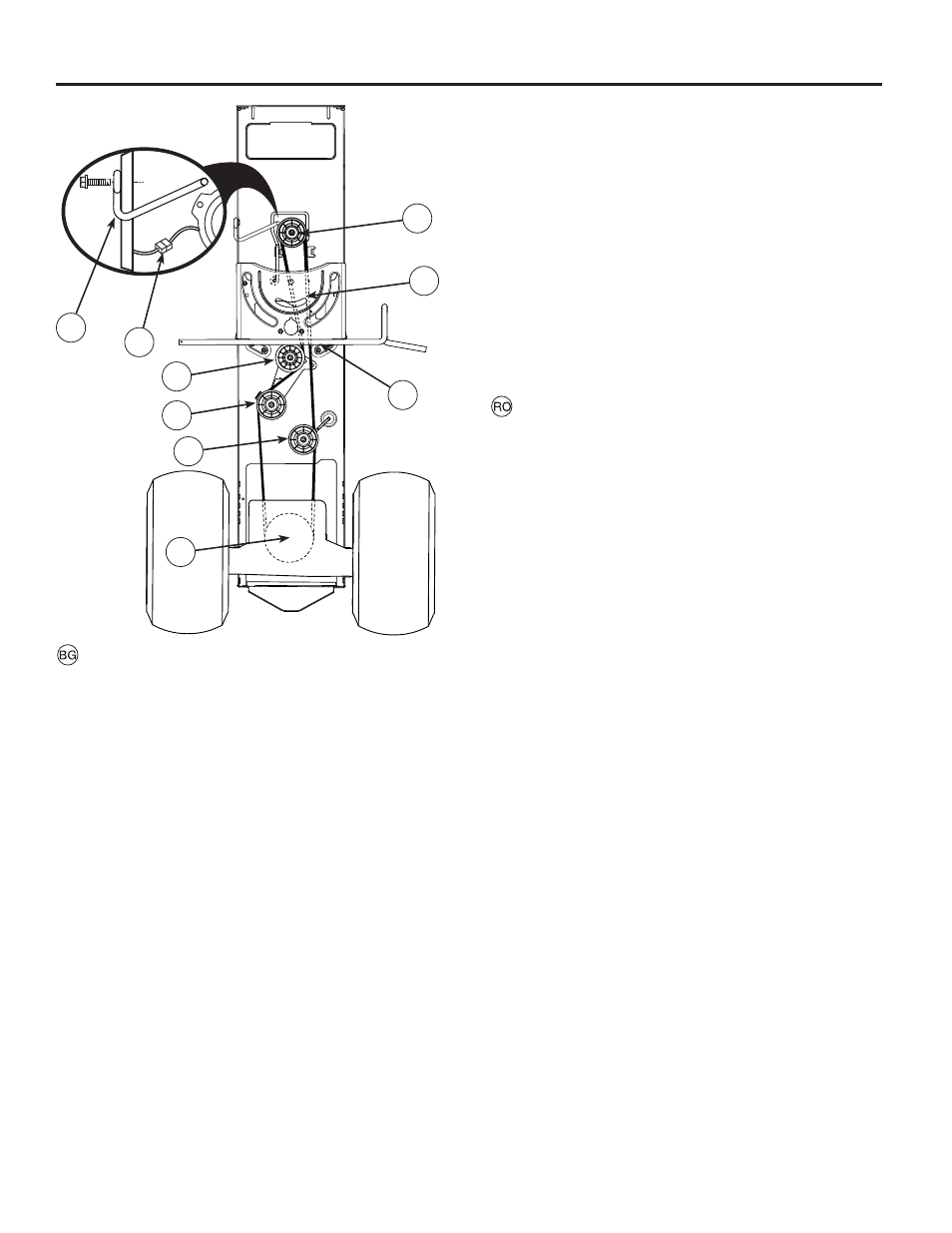

За да махнете задвижващия ходов ремък
Паркирайте трактора на равна повърхност. Задействайте
спирачката за паркиране. За по-лесно обслужване на дъното
на лявото стъпало има упътване на инсталиране на ремъка.
Сmяна на ремък
1. Махнете косачката (виж “СВАЛЯНЕ НА КОСАЧКАТА”
в този раздел от упътването).
ЗАБЕЛЕЖКА: Съблюдавайте местата на задвижващия
ходов ремък, както и всички водачи и предпазители на ремъка.
2.
Откачете предпазителя на кабела на съединителя (А).
3. Махнете противовъртящата се връзка (В) от дясната
страна на трактора.
4. Махнете ремъка от неподвижната макара (С) и от
съединителната макара (D).
5. Махнете ремъка от централната свързваща макара.
6. Дръпнете разхлабения ремък към задната част на
трактора. Внимателно махнете ремъка нагоре от
входното трансмисионното колело и над охлаждащия
ножовете вентилатор (F).
7. Махнете ремъка надолу от трансмисионното колело
на двигателя и около електрическия съединител (G).
8. Плъзнете ремъка към задната страна на трактора от
кормилната плоскост (Н) и го махнете от трактора.
Пoctаbяне на ремък
1. Сложете новия ремък от задната към предната страна
на трактора над кормилната плоскост (Н) и над лоста
на съединителния спирачен педал (J).
2. Дръпнете ремъка към предната част на трактора и
превъртете ремъка около електрическия съединител
и на трансмисионното колело на двигателя (G).
3. Дръпнете ремъка към задната част на трактора.
Внимателно прокарайте ремъка надолу около
охладителния вентилатор на трансмисията и на
входното трансмисионно колело (F). Уверете се, че
ремъка е в ремъчния предпазител.
4. Сложете ремъка на централната свързваща макара (Е).
5. Прокарайте ремъка през неподвижната макара (С) и
през съединителната макара (D).
6. Сложете отново противовъртящата се връзка (В) от
дясната страна на трактора. Затегнете здраво.
7. Свържете отново предпазителя на кабела на
съединителя (А).
8. Уверете се, че ремъка е във всички улеи на
трансмисионните колела и във всички водачи и
предпазители на ремъка.
9. Инсталирайте косачката (виж “ИНСТАЛИРАНЕ НА
КОСАЧКАТА” в този раздел от упътването).
Pentru a înlocui cureaua de transmisie a vehiculului
Parca ţi vehiculul pe teren drept. Activaţi frâna de mână.
Pentru facilitarea opera ţiei, există un autocolant conţinând un
ghid de instalare a curelei la cap ătul de jos al rezemătorului
de picior stâng.
Demontarea curelei -
1. Demonta ţi dispozitivul de tuns iarba (Vezi „PENTRU A
DEMONTA DISPOZITIVUL DE TUNS IARBA” în aceast ă
sec ţiune a manualului).
NOT Ă: Observaţi mişcarea curelei de transmisie şi poziţia
tuturor dispozitivelor de ghidare şi menţinere a acesteia.
2. Deconecta ţi conductorii electrici ai ambreiajului (A).
3. Înl ăturaţi bara de anti-rotaţie (B) din partea dreaptă a
vehiculului.
4. Desprinde ţi cureaua de pe roţile de suport (C) şi (D).
5. Desprinde ţi cureaua de pe roata centrală de suport (E).
6. Trage ţi partea desprinsă a curelei spre partea posterioară
a vehiculului. Cu o mi şcare ascendentă, desprindeţi cu
grij ă cureaua de tamburul de transmisie, pe deasupra
lamelor ventilatorului de r ăcire (F).
7. Trage ţi cureaua în jos de pe tamburul motor, pe lângă
ambreiajul electric (G).
8. Glisa ţi cureaua de pe placa de direcţie (H) spre partea
posterioar ă a vehiculului şi înlăturaţi-o complet.
Montarea curelei -
1. Monta ţi noua curea dinspre partea posterioară spre cea
anterioar ă pe deasupra plăcii de direcţie şi a tijelor ped-
alelor (J).
2. Trage ţi cureaua spre partea anterioară a vehiculului şi
trece ţi-o pe tamburul motor (G) peste ambreiajul electric.
3. Trage ţi cureaua spre partea posterioară a vehiculului.
Trece ţi cu grijă cureaua în jos pe roata de transmisie
(F) pe dup ă ventilatorul de răcire a transmisiei. Verifi caţi
cureaua şi asiguraţi-vă că aceasta se afl ă în interiorul
dispozitivului de men ţinere.
4. Trece ţi cureaua pe roata centrală de suport (E).
5. Trece ţi cureaua pe roţile de suport (C) şi (D).
6. Remonta ţi bara de anti-rotaţie (B) din partea dreaptă a
vehiculului. Strânge ţi ferm.
7. Reconecta ţi conductorii electrici ai ambreiajului (A).
8. Verifi ca ţi cureaua şi asiguraţi-vă că aceasta trece prin toate
şanţurile roţilor de transmisie şi prin toate dispozitivele
de ghidare
şi menţinere.
9. Monta ţi dispozitivul de tuns iarba (Vezi „PENTRU A MONTA
DISPOZITIVUL DE TUNS IARBA” în aceast ă secţiune a
manualului).
