28
2
02965
A. ОКАЧЕНИ РАМЕНА ОТ СТРАНАТА НА
КОСАЧКАТА
B. ФИКСИРАЩА ПРУЖИНА
C. ЗВЕНА ЗА ПОВДИГАНЕ ОТЗАД
D. ЗАДНА СКОБА НА КОСАЧКАТА, ДЯСНА
СТРАНА
E. СГЛОБКА ЗА ЗВЕНОТО ЗА ПОВДИГАНЕ
ОТПРЕД
F. СКОБА ЗА ПРЕДНО ОКАЧВАНЕ
H. ПРЕДНА СКОБА НА КОСАЧКАТА
I. ЗАДНА СКОБА НА КОСАЧКАТА, ЛЯВА СТРАНА
K. ПРЪТ ЗА ОПЪН НА РЕМЪКА
L. ЗАСТОПОРЯВАЩА СКОБА
M. РЕМЪЧНА ШАЙБА НА СЪЕДИНИТЕЛЯ НА
ДВИГАТЕЛЯ
Q. ПРЕДПАЗЕН ЩИТ
S. ПРЪТ ЗА УРАВНОВЕСЯВАНЕ НА ЛЮЛЕЕНЕТО
W. ПРЕДНО КАЛИБРИРАЩО КОЛЕЛО
N
N. Повдигачен
Лост
Y Z
W H
X
H. Предна Скоба
На Косачката
W. Предно Калибр
. иращо Колело
X. Болт С Удеб-
. елено Стебло
Y. 1¼ Шайба
Z. 3/8-16
Контрагайка
Q. Предпазен Щит
Предна Част
Задна Част Задна Част
Двигател
Трансаксел
Q
P. Лост На Ръчната
Спирачка
P

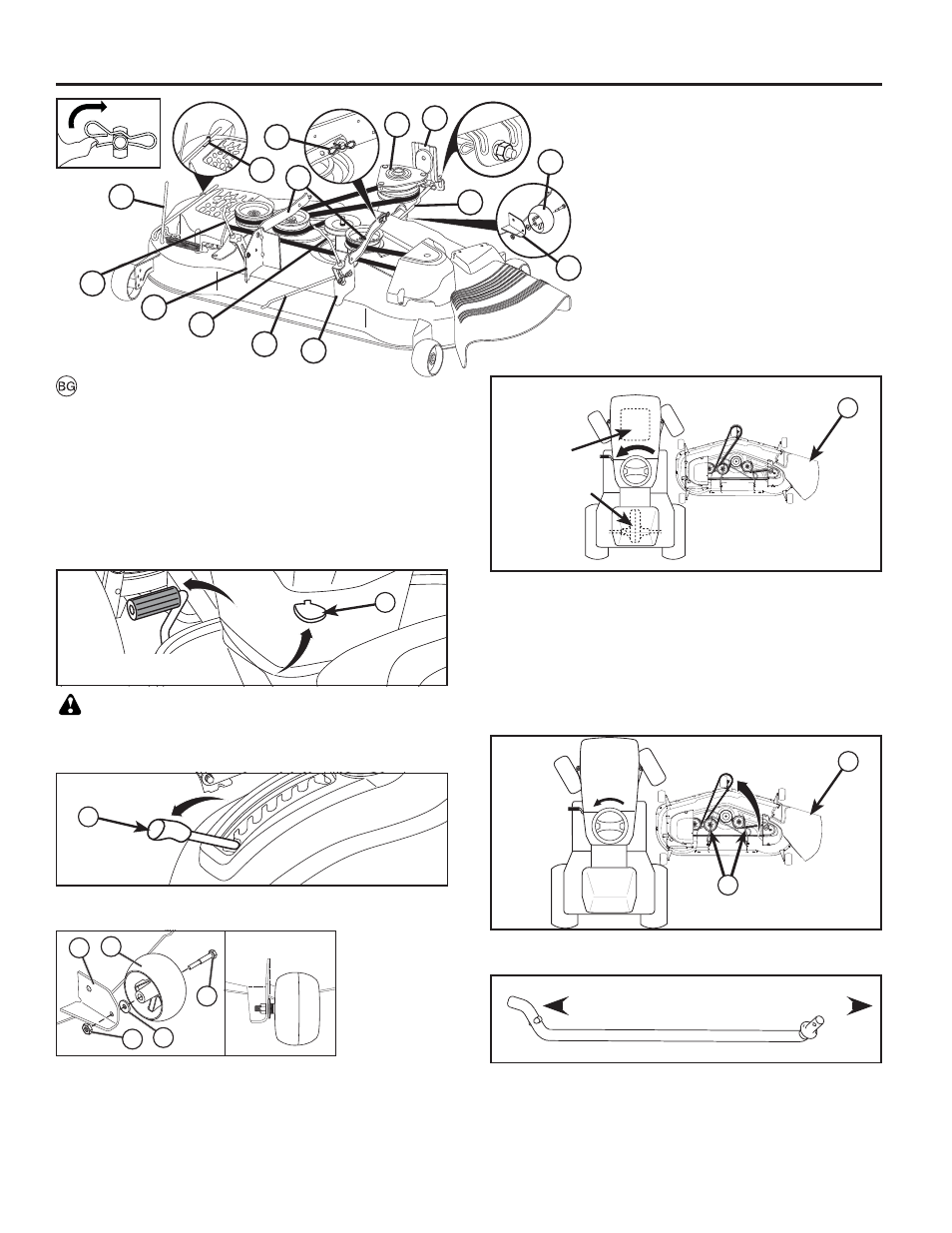

ПОСТАВЯНЕ НА КОСАЧКАТА
1. Задействайте лоста на ръчната спирачка (P) и
свалете надолу повдигачния лост на приспо-
соблението (N)
• Натиснете педала на съединителя/спирачката докрай и
задръжте.
• Издърпайте лоста на ръчната спирачка (P) нагоре и
задръжте, освободете педала на съединителя/спирачката и
след това освободете лоста на ръчната спирачка. Педалът
трябва да остане в положение за спиране. Проверете дали
ръчната спирачка може да задържи трактора неподвижен.
ВНИМАНИЕ: Повдигачният лост (N) е пружинно
натегнат. Хванете здраво повдигачния лост, бавно
го свалете надолу и го застопорете в най-долно
положение. Повдигачният лост е разположен от
лявата страна на бронята.
2. Прикачете предното калибриращо колело (W)
към предната част на косачката
3. Завъртете волана наляво и позиционирайте
косачката
• Завъртете волана наляво докрай и позиционирайте
косачката от дясната страна на трактора с предпазния
щит (Q) надясно.
4. Плъзнете косачката под трактора
• Извадете ремъка напред и проверете дали се направлява
правилно във всички жлебове на ремъчната шайба на
косачката.
ЗАБЕЛЕЖКА: Проверете дали окачените рамена от страната
на косачката (А) сочат напред, преди да плъзнете косачката
под трактора.
• Плъзнете косачката под трактора, докато се центрира
под него.
5. Монтирайте пръта за уравновесяване на люлее-
нето (S), ако е предвиден
• От дясната страна на косачката най-напред вмъкнете
края 90° на пръта за уравновесяване на люлеенето (S)
в отвора в скобата на трансаксела (Т), разположена до
лявото задно колело пред трансаксела.
ЗАБЕЛЕЖКА: Може да е необходимо джобно фенерче.
02965
Q
A
A. Окачени Рамена От
. Страната На Косачката
Q. Предпазен Щит
В Посока Към . В Посока Към Платформата
Трансаксела. На Косачката
Край 90°. Интегриран Край На Шайбата
Прът За Уравновесяване На Люлеенето (S)
E
A
M
F
B
K
C
C
S
W
H
I
D
L
